可调整下压力的免耕播种机单体的制作方法

本技术属于播种机单体，具体涉及一种可调整下压力的免耕播种机单体。

背景技术：

1、在免耕播种机播种时面对不同地区的不同地况，甚至同地区，前后两年的地况也不尽相同；为达到理想的播种效果，需要针对地况的软硬程度、沙化程度和垄作方式，来调整免耕播种机单体的对地压力；但是由于拉伸弹簧时刻处于拉伸状态，如果需要根据实际情况调节单体的对地压力，需要将拉簧拆卸下来或安装上去，现有技术调整单体压力复杂，耗时耗力，且具有一定危险性，不方便使用。

技术实现思路

1、本实用新型为了解决免耕播种机单体对地的下压力调节复杂的问题，进而提供一种方便调节的可调整下压力的免耕播种机单体。

2、本实用新型所采取的技术方案是：

3、一种可调整下压力的免耕播种机单体，包括单体架、安装在单体架中部上端的种箱、安装在单体架前端上侧的四连杆总成、安装在单体架前端上侧的破茬清垄装配、安装在单体架后端下部的镇压轮装配及安装在单体架中部下端的开沟圆盘装配和限深轮装配；所述四连杆总成的上四连杆焊合和下四连杆焊合之间连接有拉簧，且拉簧固定位置能够改变以便于进行下压力调节。

4、本实用新型与现有技术相比具有以下有益效果：

5、1.本实用新型的四连杆总成上设置有可以移动安装的拉簧挂轴，只需要移动两个拉簧挂轴，改变两个拉簧挂轴之间的距离，调整两个拉簧挂轴之间的拉簧拉力，即可进行免耕播种机单体对地的下压力调节，使用方便。

6、2.本实用新型的破茬清垄装配可以通过一个中心上下旋转，调整到想要的高度后，再通过不同档位的孔来固定，完成高度调节，无需反复拆卸，使用方便。

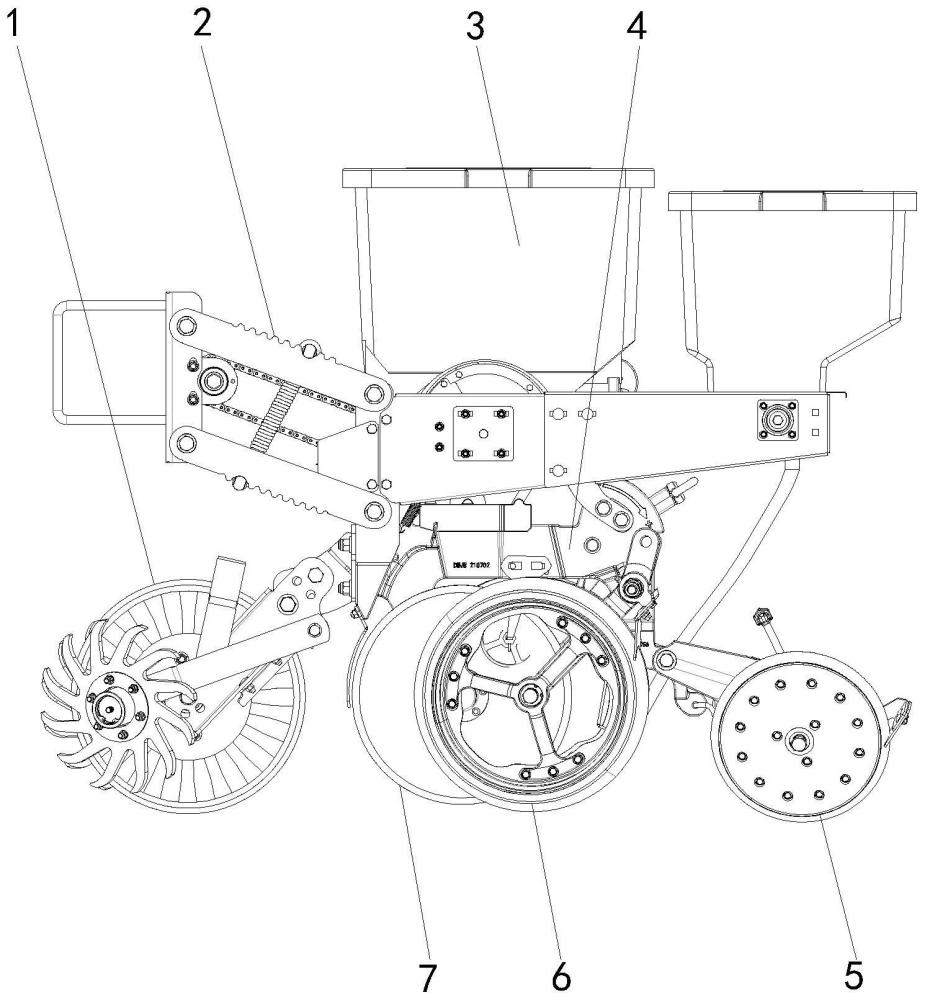

1.一种可调整下压力的免耕播种机单体，其特征在于：包括单体架(4)、安装在单体架(4)中部上端的种箱(3)、安装在单体架(4)前端上侧的四连杆总成(2)、安装在单体架(4)前端上侧的破茬清垄装配(1)、安装在单体架(4)后端下部的镇压轮装配(5)及安装在单体架(4)中部下端的开沟圆盘装配(7)和限深轮装配(6)；所述四连杆总成(2)的上四连杆焊合(202)和下四连杆焊合(203)之间连接有拉簧(206)，且拉簧(206)固定位置能够改变以便于进行下压力调节，

2.根据权利要求1所述的可调整下压力的免耕播种机单体，其特征在于：所述上四连杆焊合(202)包括两个上连杆(2021)及两个上固定杆(2022)；所述两个上连杆(2021)前后并排设置，两个上连杆(2021)之间通过两个上固定杆(2022)连接，每个上连杆(2021)的上表面均延其长度方向开设有多个连续的上波浪槽(2023)。

3.根据权利要求1所述的可调整下压力的免耕播种机单体，其特征在于：所述下四连杆焊合(203)包括两个下连杆(2031)及两个下固定杆(2032)；所述两个下连杆(2031)前后并排设置，两个下连杆(2031)之间通过两个下固定杆(2032)连接，每个下连杆(2031)的下表面均延其长度方向开设有多个连续的下波浪槽(2033)。

4.根据权利要求1所述的可调整下压力的免耕播种机单体，其特征在于：所述四连杆总成(2)还包括两个四连杆限位板(204)；两个所述四连杆限位板(204)分别安装在单体架连接板(205)左右两侧，且每个四连杆限位板(204)均位于上四连杆焊合(202)和下四连杆焊合(203)之间，每个四连杆限位板(204)上端面均为向前下方倾斜的斜面，以方便上四连杆焊合(202)运动。

5.根据权利要求1所述的可调整下压力的免耕播种机单体，其特征在于：所述破茬清垄装配(1)包括拔草轮安装座焊合(101)、波纹圆盘框架焊合(102)、波纹圆盘(108)、两个拔草轮框板(106)及两个拔草轮(109)；所述波纹圆盘(108)设置在两个拔草轮(109)中间，波纹圆盘(108)安装在波纹圆盘框架焊合(102)上，两个拔草轮(109)分别安装在两个拔草轮框板(106)下端上，两个拔草轮框板(106)上端转动安装在波纹圆盘框架焊合(102)上，两个拔草轮框板(106)通过调节组件能够固定在波纹圆盘框架焊合(102)上，并且调节组件能够调整拔草轮框板(106)相对于波纹圆盘框架焊合(102)的倾斜角度，从而调整拔草轮(109)的高度，所述波纹圆盘框架焊合(102)上端通过销轴与拔草轮安装座焊合(101)转动连接，波纹圆盘框架焊合(102)和拔草轮安装座焊合(101)之间通过多个档位孔串接。

6.根据权利要求5所述的可调整下压力的免耕播种机单体，其特征在于：所述拔草轮安装座焊合(101)包括机架连接板(1011)及两个安装板(1013)；两个所述安装板(1013)前端与机架连接板(1011)固定连接，两个安装板(1013)上均开设有不同高度的档位孔一(1014)，并在两个安装板(1013)的后端开设中心旋转孔一(1015)。

7.根据权利要求6所述的可调整下压力的免耕播种机单体，其特征在于：所述波纹圆盘框架焊合(102)包括两个框架板(1021)；所述两个框架板(1021)上端均开设有不同高度的档位孔二(1022)，两个框架板(1021)设置在两个安装板(1013)外侧，框架板(1021)和安装板(1013)通过螺栓串接档位孔一(1014)和档位孔二(1022)实现固定，且螺栓穿过任意一个档位孔一(1014)和任意一个档位孔二(1022)能够改变两个框架板(1021)的安装角度，所述两个框架板(1021)上均开设有中心旋转孔二(1023)，中心旋转孔二(1023)和中心旋转孔一(1015)同轴转动连接，使框架板(1021)与安装板(1013)转动连接。

8.根据权利要求7所述的可调整下压力的免耕播种机单体，其特征在于：每个所述框架板(1021)的上下两表面均设有向外弯折的延展部(1024)，位于下方的延展部(1024)上安装有波纹盘刮土板(107)，两个所述波纹盘刮土板(107)均靠近波纹圆盘(108)设置。

9.根据权利要求8所述的可调整下压力的免耕播种机单体，其特征在于：所述调节组件包括拔草轮框架(103)、固定板(104)及限位凸轮板(105)；所述拔草轮框架(103)采用架体式结构，拔草轮框架(103)上端为倒v型架设在波纹圆盘(108)上方，拔草轮框架(103)下端与两个拔草轮框板(106)固定连接，所述固定板(104)一端与拔草轮框架(103)连接，所述限位凸轮板(105)设置在波纹圆盘(108)一侧和对应拔草轮(109)之间，且限位凸轮板(105)与对应框架板(1021)的延展部(1024)上表面接触，限位凸轮板(105)设有一偏心的螺纹孔(1051)，并围绕螺纹孔(1051)设置一圈调节孔一(1052)，限位凸轮板(105)通过螺纹孔(1051)和螺杆(111)与固定板(104)另一端连接，固定板(104)上开设调节孔二(1041)，限位凸轮板(105)上任意一个调节孔一(1052)与固定板(104)的调节孔二(1041)通过固定杆串接，所述固定板(104)和螺杆(111)的头部之间设有压缩弹簧(110)。
