一种绿化带土壤保护装置的制作方法

本技术涉及土壤保护装置，具体为一种绿化带土壤保护装置。

背景技术：

1、绿化带，指的是供绿化的地带，有城市内绿化地带和道路中间绿化地带等。绿化可以消除视觉疲劳、净化环境、美化城市、减少交通事故等作用，在城市占据着不可取代的重要地位。绿化施工中，土壤保护是一项至关重要的任务，如土壤覆盖、避免过度压实、减少土壤污染等。其中避免绿化带土壤的过度压实，过度压实不仅会损害土壤的结构，还会影响土壤的透气性和水分持有能力。因此，在绿化施工后，为了对突然进行保护，就需要对土壤进行松土。但是，现有的松土设备多为体积较大的设备，对小面积的绿化带土壤进行保护性松土时，运输成本过大，以及不方便使用。

技术实现思路

1、本实用新型主要是提供一种绿化带土壤保护装置，解决现有的松土设备多为体积较大的设备，对小面积的绿化带土壤进行保护性松土时，运输成本过大，以及不方便使用的问题。

2、为了解决上述技术问题，本实用新型采用如下技术方案：

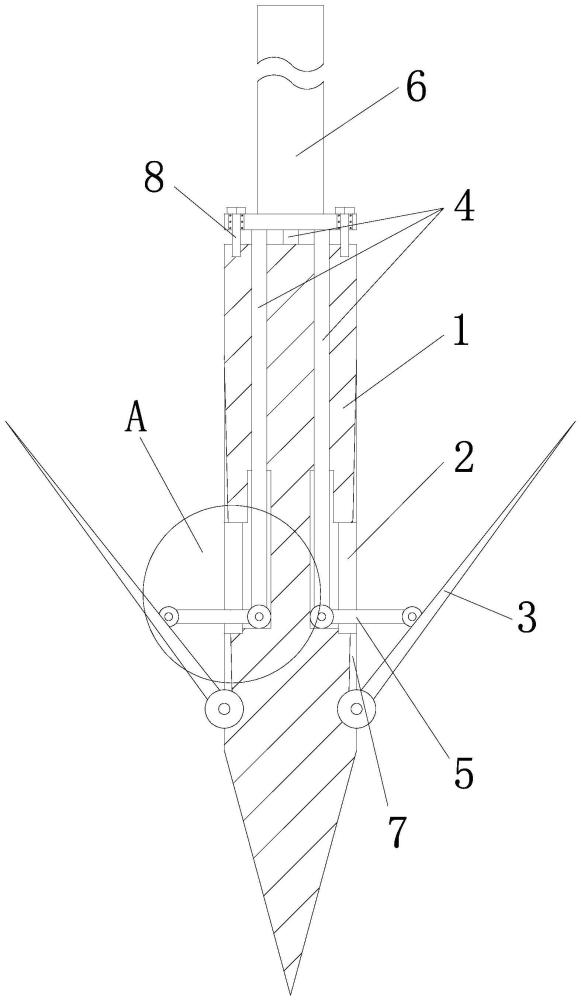

3、一种绿化带土壤保护装置，包括支撑杆，所述支撑杆上呈圆周开设有多个轴向滑槽，对应所述轴向滑槽下方位置的所述支撑杆上开设有活动槽，对应所述活动槽下方位置的所述支撑杆上转动连接有拉土杆，每一所述轴向滑槽内均设有滑杆，所述滑杆上转动连接有连接杆的一端，所述连接杆的另一端转动连接于所述拉土杆上；还包括用于带动所述滑杆在所述滑槽内滑动位移的推杆，所述推杆的下端与所述滑竿的上端固定连接，所述支撑杆上设有用于固定所述推杆的固定组件。其中，固定组件可以采用现有技术中的任意一种形式，只要能够在推杆带动滑杆向下移动后，对推杆在支撑杆上的相对位置进行固定即可，从而使滑杆在使用的过程中不回退。支撑杆上还设有滑杆下端与拉土杆转动连接结构移动的配合空间，配合空间一边联通轴向滑槽，一边连通活动槽。使用时，操作者一边固定住支撑杆，另一边推动推杆，从而带动滑杆在轴向滑槽内滑动，使滑杆的下端带动连接杆移动，连接杆在向下移动的过程中由于活动槽的下端对其限位，与拉土杆转动连接的一端会向外移动，从而带动拉土杆向外转动，在推杆位置固定后，则拉土杆的位置固定；然后操作者握住推杆向下插，并使支撑杆的下端插入土壤里，并转动整体，使拉土杆在土壤中转动，再向上提起整体，从而利用拉土杆和支撑杆使压实的土壤拉裂，反复进行上述插入拉出的操作，从而进行松土。采用本申请的结构，能够对小面积压实土壤进行良好的松土操作，且整体结构简单，相较于大型设备，更便于携带和使用。

4、进一步，所述支撑杆的下端设为锥形。采用该结构，能够更好的使支撑杆的下端插入土壤里。

5、进一步，所述拉土杆采用锥形杆。采用该结构，能够便于在土壤里转动整体，以及向上拉起。

6、进一步，所述支撑杆上开设有配合所述拉土杆的杆槽。采用该结构，便于推杆在向上后使拉土杆转动贴合支撑杆，更方便携带。

7、进一步，所述固定组件包括转动连接于所述推杆上的连接螺杆，所述支撑杆上设有配合所述连接螺杆的螺槽。采用该结构，能够在推杆靠近支撑杆后，转动连接螺杆进入螺槽内，从而较好的进行支撑杆和推杆的固定。

8、有益效果：使用时，操作者一边固定住支撑杆，另一边推动推杆，从而带动滑杆在轴向滑槽内滑动，使滑杆的下端带动连接杆移动，连接杆在向下移动的过程中由于活动槽的下端对其限位，与拉土杆转动连接的一端会向外移动，从而带动拉土杆向外转动，在推杆位置固定后，则拉土杆的位置固定；然后操作者握住推杆向下插，并使支撑杆的下端插入土壤里，并转动整体，使拉土杆在土壤中转动，再向上提起整体，从而利用拉土杆和支撑杆使压实的土壤拉裂，反复进行上述插入拉出的操作，从而进行松土。采用本申请的结构，能够对小面积压实土壤进行良好的松土操作，且整体结构简单，相较于大型设备，更便于携带和使用。

1.一种绿化带土壤保护装置，其特征在于：包括支撑杆，所述支撑杆上呈圆周开设有多个轴向滑槽，对应所述轴向滑槽下方位置的所述支撑杆上开设有活动槽，对应所述活动槽下方位置的所述支撑杆上转动连接有拉土杆，每一所述轴向滑槽内均设有滑杆，所述滑杆上转动连接有连接杆的一端，所述连接杆的另一端转动连接于所述拉土杆上；还包括用于带动所述滑杆在所述滑槽内滑动位移的推杆，所述推杆的下端与所述滑杆的上端固定连接，所述支撑杆上设有用于固定所述推杆的固定组件。

2.根据权利要求1所述的一种绿化带土壤保护装置，其特征在于：所述支撑杆的下端设为锥形。

3.根据权利要求1所述的一种绿化带土壤保护装置，其特征在于：所述拉土杆采用锥形杆。

4.根据权利要求1所述的一种绿化带土壤保护装置，其特征在于：所述支撑杆上开设有配合所述拉土杆的杆槽。

5.根据权利要求1所述的一种绿化带土壤保护装置，其特征在于：所述固定组件包括转动连接于所述推杆上的连接螺杆，所述支撑杆上设有配合所述连接螺杆的螺槽。
