一种雌蝇诱捕器的制作方法

本技术属于雌蝇诱捕，具体涉及一种雌蝇诱捕器。

背景技术：

1、幼虫在果内取食为害，常使果实未熟先黄脱落，严重影响产量和质量，除柑橘外，尚能为害芒果、番石榴、番荔枝、阳桃、枇杷等250余种果实，成虫产卵于寄主果实，幼虫在果实中取食果肉并发育成长，幼虫成熟后从果实中外出并入土化蛹，成虫在土壤中羽化外出，作物果实受桔小实蝇幼虫的危害后，可造成落果或使果实失去经济价值，因此，需要使用诱捕器对雌蝇进行诱捕处理。

2、对比专利文件公开号为：“cn216874651u的一种诱杀桔小实蝇雌虫的诱捕杀器，包括球形防水盖，所述球形防水盖的顶端通过调节组件连接有挂钩，所述球形防水盖的底端配合连接有储虫瓶，所述储虫瓶的内部设有诱捕组件，该诱杀桔小实蝇雌虫的诱捕杀器通过设置调节组件”，上述专利在实际使用情况下，仍然存在着以下的问题：虽然该专利可以进行日常的雌蝇诱捕作业，但是在实际使用过程中，由于储虫瓶是拧紧在防水盖上的，在安装与拆卸时都需要来回拧动，给工作人员的诱捕作业带来不便，从而使得诱捕器的使用便捷性不足，并且仅仅使用挂钩将诱捕器悬挂在树枝上，在风吹动时，容易使得诱捕器产生晃动，甚至发生掉落的情况发生，进而使得诱捕器的使用稳定性不足。

3、因此，需要一种雌蝇诱捕器，解决现有技术中存在的诱捕器的使用便捷性不足以及诱捕器的使用稳定性不足的问题。

技术实现思路

1、本实用新型的目的在于提供一种雌蝇诱捕器，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种雌蝇诱捕器，包括储存罐，所述储存罐中部设置有引诱灯，所述储存罐上端开设有限位孔，所述储存罐上端设置有安装架，所述安装架两侧均开设有滑槽，两个所述滑槽内壁均滑动连接有滑盘，两个所述滑盘相近端均固定有弹簧，两个所述滑盘中部均固定有限位杆，两个所述滑盘上端均固定有按动架，所述滑槽上端开设有稳定槽，所述安装架上端固定有支撑架，所述支撑架上端固定有挂钩，所述挂钩中部开设有凹槽，所述挂钩一端转动连接有丝杆，所述丝杆一端固定有手柄，所述丝杆外表面螺纹连接有压制架。

4、方案中需要说明的是，所述安装架外表面与储存罐内壁相接触，两个所述限位杆外表面与限位孔内壁相接触，所述限位孔贯穿在储存罐上端中部。

5、进一步值得说明的是，两个所述滑盘外表面滑动连接在两个滑槽内壁，两个所述滑盘均呈圆形设置，两个所述弹簧相近端固定在两个滑槽相近端内壁，两个所述弹簧相离端固定在两个滑盘相近端，两个所述按动架外表面滑动连接在两个稳定槽内壁，两个所述按动架均呈l型设置。

6、更进一步需要说明的是，所述压制架一端螺纹连接在丝杆外表面，所述丝杆外表面转动连接在挂钩一端，所述压制架外表面滑动连接在凹槽内壁。

7、作为优选，所述支撑架两端固定在安装架上端，所述支撑架呈u型设置，所述挂钩一端固定在支撑架上端，所述挂钩竖切面为u型设置。

8、作为优选，所述手柄中部固定在丝杆一端，所述手柄呈锯齿状设置。

9、作为优选，所述安装架中部固定有连接网，所述连接网呈圆台型设置，所述安装架中部为镂空设置。

10、与现有技术相比，本实用新型提供的雌蝇诱捕器具有如下有益效果：

11、(1)本实用新型通过人力按压两个按动架进行滑动作业，使得按动架、稳定槽、滑盘、滑槽、弹簧、限位杆、限位孔相互配合作业，实现便捷安装拆卸的效果，给工作人员的安装与拆卸作业带来便利，进而达到提高诱捕器使用便捷性的作用。

12、(2)本实用新型通过人力转动手柄进行旋转作业，使得手柄、丝杆、挂钩、凹槽、压制架相互配合作业，实现限位稳固的效果，避免诱捕器产生晃动甚至脱落的情况发生，进而达到提高诱捕器使用稳定性的作用。

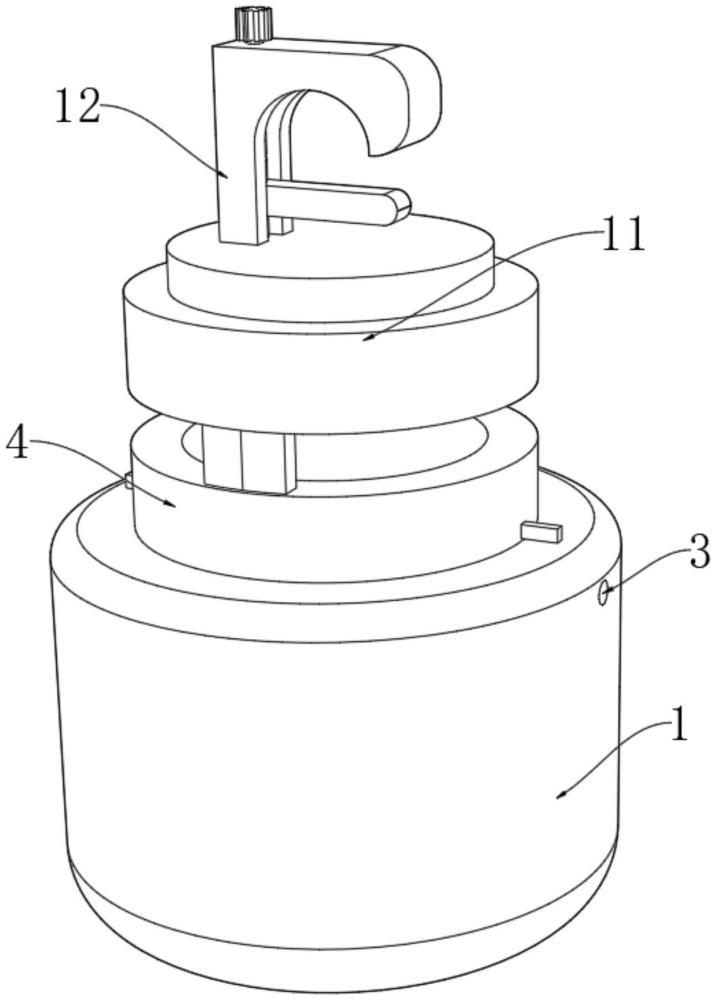

1.一种雌蝇诱捕器，包括储存罐(1)，所述储存罐(1)中部设置有引诱灯(2)，其特征在于，所述储存罐(1)上端开设有限位孔(3)，所述储存罐(1)上端设置有安装架(4)，所述安装架(4)两侧均开设有滑槽(5)，两个所述滑槽(5)内壁均滑动连接有滑盘(6)，两个所述滑盘(6)相近端均固定有弹簧(7)，两个所述滑盘(6)中部均固定有限位杆(8)，两个所述滑盘(6)上端均固定有按动架(9)，所述滑槽(5)上端开设有稳定槽(10)，所述安装架(4)上端固定有支撑架(11)，所述支撑架(11)上端固定有挂钩(12)，所述挂钩(12)中部开设有凹槽(13)，所述挂钩(12)一端转动连接有丝杆(14)，所述丝杆(14)一端固定有手柄(15)，所述丝杆(14)外表面螺纹连接有压制架(16)。

2.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：所述安装架(4)外表面与储存罐(1)内壁相接触，两个所述限位杆(8)外表面与限位孔(3)内壁相接触，所述限位孔(3)贯穿在储存罐(1)上端中部。

3.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：两个所述滑盘(6)外表面滑动连接在两个滑槽(5)内壁，两个所述滑盘(6)均呈圆形设置，两个所述弹簧(7)相近端固定在两个滑槽(5)相近端内壁，两个所述弹簧(7)相离端固定在两个滑盘(6)相近端，两个所述按动架(9)外表面滑动连接在两个稳定槽(10)内壁，两个所述按动架(9)均呈l型设置。

4.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：所述压制架(16)一端螺纹连接在丝杆(14)外表面，所述丝杆(14)外表面转动连接在挂钩(12)一端，所述压制架(16)外表面滑动连接在凹槽(13)内壁。

5.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：所述支撑架(11)两端固定在安装架(4)上端，所述支撑架(11)呈u型设置，所述挂钩(12)一端固定在支撑架(11)上端，所述挂钩(12)竖切面为u型设置。

6.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：所述手柄(15)中部固定在丝杆(14)一端，所述手柄(15)呈锯齿状设置。

7.根据权利要求1所述的一种雌蝇诱捕器，其特征在于：所述安装架(4)中部固定有连接网(17)，所述连接网(17)呈圆台型设置，所述安装架(4)中部为镂空设置。
