一种育苗架的制作方法

本技术属于蔬菜育苗，尤其是一种育苗架。

背景技术：

1、蔬菜是指可以做菜、烹饪成为食品的一类植物或菌类，蔬菜是人们日常饮食中必不可少的食物之一，蔬菜可提供人体所必需的多种维生素和矿物质等营养物质。

2、蔬菜在培育阶段需要用到育苗架对其进行育苗工作，且大面积的育苗工作时会将较多的育苗架集中放置，且较多育苗架之间要预留空间给工作人员操作，不过现有的育苗架上的育苗盘大多为直接放置在育苗架上没有任何的固定措施，以此工作人员频繁出入育苗架内难免保证不误触到育苗架，若出现转身误触等情况及其容易导致没有任何固定措施的育苗盘掉落对蔬菜苗造成损坏，因此亟需一种育苗架改善这一问题。

技术实现思路

1、本实用新型的目的在于提供一种育苗架，以解决背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种育苗架，包括蔬菜育苗架安装用底板，所述底板的顶面两侧分别对称固定连接有竖杆，多个所述竖杆之间固定连接有承载板，多个所述竖杆相对的一侧均固定连接有三角加强块，且多个三角加强块的上端贴合于承载板的底面，所述承载板的顶面开设有凹槽，所述凹槽的内部下端对称开设有条形槽，所述凹槽的内部滑动连接有育苗盘，所述育苗盘的下端对称固定连接有限位柱，两个所述限位柱分别延伸至两个条形槽的内部，两个所述条形槽的内壁对称开设有安装槽，两个所述安装槽的内部均固定连接有弹簧，两个所述弹簧的末端固定连接卡块，且两个卡块远离弹簧的一端均延伸至条形槽的内部。

3、优选的，两个所述安装槽的内壁对称开设有限位槽，所述卡块滑动连接于安装槽内部的侧壁上对称固定连接有限位块。

4、优选的，所述卡块侧壁上的两个限位块分别滑动连接于安装槽内壁对称开设的限位槽的内部。

5、优选的，所述承载板的顶面开设有滑槽，且滑槽位于两个条形槽之间，所述滑槽内滑动连接有滑块。

6、优选的，所述滑块的顶面固定连接于育苗盘的下端。

7、优选的，所述滑槽的内壁上对称开设有矩形槽，所述滑块的侧壁上对称固定连接有条形块。

8、优选的，所述滑块侧壁上的两个条形块分别滑动连接于滑槽内壁对称开设的矩形槽的内部。

9、优选的，多个所述卡块延伸至条形槽内部的一端两侧均为弧形设置。

10、与现有技术相比，本实用新型的技术效果和优点：

11、该育苗架，当需要将育苗盘安装至承载板上时，首先将育苗盘与凹槽的开口处对其并向凹槽内推动，同时使得育苗盘下端对称固定连接的两个限位柱分别与凹槽底部的两个条形槽对其，当两个限位柱分别与两个条形槽内的卡块接触时，此时因两个卡块的两侧均为弧形设置，因此随着育苗盘的不断推动将带动限位柱将两个卡块分别向安装槽内推动，同时对安装槽内的弹簧进行压缩，当限位柱与卡块错开时，此时弹簧将推动卡块恢复至初始状态，从而有效的对限位柱和育苗盘进行限位，当需要对育苗盘进行拆卸取出时，此时因条形槽内的卡块的两侧均为弧形设置，因此随着育苗盘的拉出两个限位柱将再次推动两个卡块向安装槽内推动，直至两个限位柱移出条形槽内，以此便可将育苗盘取下。与现有技术相比，该装置能够有效的对育苗架上的育苗盘进行限位，从而防止误触导致育苗盘掉落造成损失，同时便于对育苗盘进行拆装。

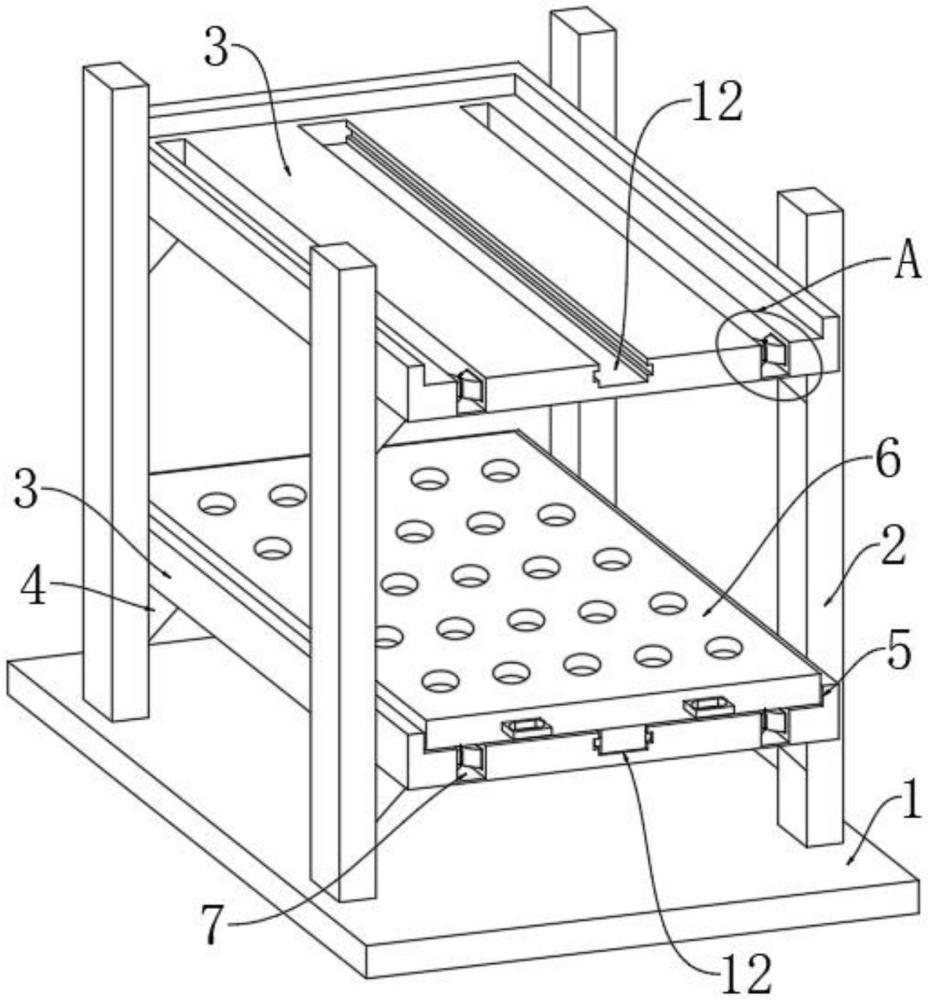

1.一种育苗架，包括蔬菜育苗架安装用底板(1)，其特征在于：所述底板(1)的顶面两侧分别对称固定连接有竖杆(2)，多个所述竖杆(2)之间固定连接有承载板(3)，多个所述竖杆(2)相对的一侧均固定连接有三角加强块(4)，且多个三角加强块(4)的上端贴合于承载板(3)的底面，所述承载板(3)的顶面开设有凹槽(5)，所述凹槽(5)的内部下端对称开设有条形槽(7)，所述凹槽(5)的内部滑动连接有育苗盘(6)，所述育苗盘(6)的下端对称固定连接有限位柱(15)，两个所述限位柱(15)分别延伸至两个条形槽(7)的内部，两个所述条形槽(7)的内壁对称开设有安装槽(8)，两个所述安装槽(8)的内部均固定连接有弹簧(9)，两个所述弹簧(9)的末端固定连接卡块(10)，且两个卡块(10)远离弹簧(9)的一端均延伸至条形槽(7)的内部。

2.根据权利要求1所述的一种育苗架，其特征在于：两个所述安装槽(8)的内壁对称开设有限位槽，所述卡块(10)滑动连接于安装槽(8)内部的侧壁上对称固定连接有限位块(11)。

3.根据权利要求2所述的一种育苗架，其特征在于：所述卡块(10)侧壁上的两个限位块(11)分别滑动连接于安装槽(8)内壁对称开设的限位槽的内部。

4.根据权利要求3所述的一种育苗架，其特征在于：所述承载板(3)的顶面开设有滑槽(12)，且滑槽(12)位于两个条形槽(7)之间，所述滑槽(12)内滑动连接有滑块(13)。

5.根据权利要求4所述的一种育苗架，其特征在于：所述滑块(13)的顶面固定连接于育苗盘(6)的下端。

6.根据权利要求5所述的一种育苗架，其特征在于：所述滑槽(12)的内壁上对称开设有矩形槽，所述滑块(13)的侧壁上对称固定连接有条形块(14)。

7.根据权利要求6所述的一种育苗架，其特征在于：所述滑块(13)侧壁上的两个条形块(14)分别滑动连接于滑槽(12)内壁对称开设的矩形槽的内部。

8.根据权利要求7所述的一种育苗架，其特征在于：多个所述卡块(10)延伸至条形槽(7)内部的一端两侧均为弧形设置。
