一种手持式油茶果采摘器的制作方法

本技术涉及油茶果采摘，尤其涉及一种手持式油茶果采摘器。

背景技术：

1、油茶可以入药，性平，有小毒，味苦，归脾、胃和大肠经，有清热解毒，活血散瘀，止痛止痒的功效，也是优质的食用油，油色清味香，营养丰富。油茶是山茶科常绿灌木或小乔木，树皮淡黄褐色，平滑下裂，树高1米-5米。

2、专利公开号为：cn218680144u的专利，公开了一种油茶果采摘器，包括底座、安装板和连接壳，所述底座的顶部安装有连接布套，所述连接布套的顶部安装有连接框，所述底座的顶部对称安装有安装筒，该专利只能通过握住使用把手来采摘油茶果，由于人手臂长度有限，无法采摘高处的油茶果。

技术实现思路

1、为了克服上述专利无法采摘高处油茶果的缺点，本实用新型的目的是提供一种能够增加长度的手持式油茶果采摘器。

2、一种手持式油茶果采摘器，包括有伸缩杆、采摘筒和采摘机构，伸缩杆的内杆右侧固定式连接有采摘筒，采摘筒底部开有通槽，采摘机构包括有第一拱形块、第二拱形块、导向杆、第一弹性件、第一拉杆、第一把手和切杆，伸缩杆的外杆上滑动式连接有第一拱形块，采摘筒顶部固定式连接有第二拱形块，第一拱形块和第二拱形块中部均开有通孔，通孔内均固定式连接有导向杆，前后导向杆之间滑动式连接有第一拉杆，第一拉杆左右两端分别滑动式连接在第一拱形块和第二拱形块上，第一拉杆与导向杆之间均固定式连接有第一弹性件，对应的导向杆贯穿对应的第一弹性件，第一拉杆左端固定式连接有第一把手，第一拉杆右端固定式连接有切杆。

3、作为上述方案的改进，还包括有齿块，采摘筒右侧固定式连接有齿块，齿块顶部有齿。

4、作为上述方案的改进，齿块上相邻齿之间的距离均小于油茶果的直径。

5、作为上述方案的改进，还包括有收集框、侧盖、固定架、第二拉杆、第二弹性件和第二把手，采摘筒底部固定式连接有收集框，收集框上侧和前侧均为敞口设置，收集框前侧滑动式连接有侧盖，第一拱形块底部固定式连接有固定架，固定架底部滑动式连接有第二拉杆，第二拉杆右端与侧盖固定连接，第二拉杆左端固定式连接有第二把手，第二拉杆上固定式连接有第二弹性件，第二弹性件位于固定架中部。

6、作为上述方案的改进，还包括有限位圈，伸缩杆的外杆右端固定式连接有限位圈。

7、作为上述方案的改进，还包括有橡胶圈，伸缩杆的外杆上滑动式连接有两个橡胶圈，左右橡胶圈分别位于第一拱形块的左右两侧。

8、本实用新型的有益效果是：本实用新型能够通过拉长伸缩杆以便于对高处的油茶果进行采摘，采摘时操作简单快捷，通过设置齿块，能够对油茶果进行固定，方便油茶果的采摘，本实用新型通过设置收集框和侧盖等，能够对油茶果进行收集，方便讲油茶果倒入指定容器内进行储存运输，还设置有橡胶圈，能够通过橡胶圈与伸缩杆之间的摩擦力使第一拱形块固定，防止第一拱形块滑动无法正常采摘油茶果。

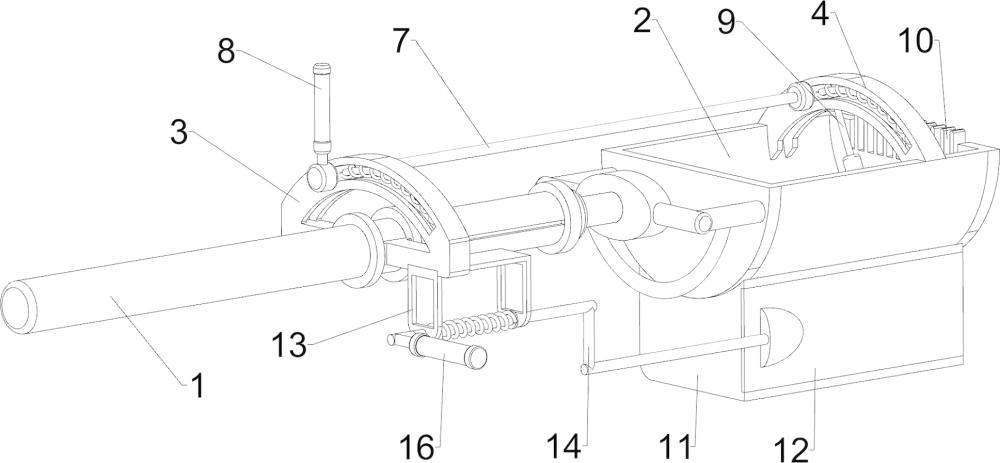

1.一种手持式油茶果采摘器，包括有伸缩杆（1）、采摘筒（2）和采摘机构，伸缩杆（1）的内杆右侧固定式连接有采摘筒（2），采摘筒（2）底部开有通槽，其特征在于，采摘机构包括有第一拱形块（3）、第二拱形块（4）、导向杆（5）、第一弹性件（6）、第一拉杆（7）、第一把手（8）和切杆（9），伸缩杆（1）的外杆上滑动式连接有第一拱形块（3），采摘筒（2）顶部固定式连接有第二拱形块（4），第一拱形块（3）和第二拱形块（4）中部均开有通孔，通孔内均固定式连接有导向杆（5），前后导向杆（5）之间滑动式连接有第一拉杆（7），第一拉杆（7）左右两端分别滑动式连接在第一拱形块（3）和第二拱形块（4）上，第一拉杆（7）与导向杆（5）之间均固定式连接有第一弹性件（6），对应的导向杆（5）贯穿对应的第一弹性件（6），第一拉杆（7）左端固定式连接有第一把手（8），第一拉杆（7）右端固定式连接有切杆（9）。

2.根据权利要求1所述的一种手持式油茶果采摘器，其特征在于，还包括有齿块（10），采摘筒（2）右侧固定式连接有齿块（10），齿块（10）顶部有齿。

3.根据权利要求2所述的一种手持式油茶果采摘器，其特征在于，齿块（10）上相邻齿之间的距离均小于油茶果的直径。

4.根据权利要求3所述的一种手持式油茶果采摘器，其特征在于，还包括有收集框（11）、侧盖（12）、固定架（13）、第二拉杆（14）、第二弹性件（15）和第二把手（16），采摘筒（2）底部固定式连接有收集框（11），收集框（11）上侧和前侧均为敞口设置，收集框（11）前侧滑动式连接有侧盖（12），第一拱形块（3）底部固定式连接有固定架（13），固定架（13）底部滑动式连接有第二拉杆（14），第二拉杆（14）右端与侧盖（12）固定连接，第二拉杆（14）左端固定式连接有第二把手（16），第二拉杆（14）上固定式连接有第二弹性件（15），第二弹性件（15）位于固定架（13）中部。

5.根据权利要求4所述的一种手持式油茶果采摘器，其特征在于，还包括有限位圈（17），伸缩杆（1）的外杆右端固定式连接有限位圈（17）。

6.根据权利要求5所述的一种手持式油茶果采摘器，其特征在于，还包括有橡胶圈（18），伸缩杆（1）的外杆上滑动式连接有两个橡胶圈（18），左右橡胶圈（18）分别位于第一拱形块（3）的左右两侧。
