一种输电线路杆塔用可弯曲回弹的占位型防鸟架的制作方法

本技术涉及电力系统防鸟，具体为一种输电线路杆塔用可弯曲回弹的占位型防鸟架。

背景技术：

1、目前，电力系统中应用范围最广的驱鸟设备是防鸟刺，其通常由夹持座、支撑杆和若干（一般为24根）钢针组成，夹持座用于将防鸟刺安装在输电线路杆塔横担上，支撑杆的一端与夹持座顶部固定，若干钢针固定于支撑杆的另一端且呈发散状散开。这类防鸟刺在实际应用中，由于防鸟刺通常为长时间固定安装，钢针在经过较长时间后易发生变形，且钢针分布较为密集、钢针与钢针之间形成有夹角，鸟类可根据防鸟刺的形状将树枝、杂草等筑巢材料直接扔到钢针上完成筑巢，这反而给鸟类筑巢提供了便利，而这种依托变形的防鸟刺搭建的鸟巢更为稳固也更为凌乱，严重威胁了输电线路的安全稳定运行。另外，现有的防鸟刺通常为固定结构，严重影响了对输电线路的检修工作。

2、为满足长效的占位防鸟效果，同时还不对输电线路的检修工作造成阻碍，我们先后研发了一种输电线路杆塔用占位型防鸟架（申请号：cn2022235254605）和一种输电线路杆塔用拼装式占位型防鸟架（申请号：cn2023208442353）。然而，在实践中这两种防鸟架的制作成本仍相对较高，于大规模推广应用不利；在对输电线路进行检修时，需要对防鸟架进行折叠收缩（参见一种输电线路杆塔用占位型防鸟架）或是进行拆卸（参见一种输电线路杆塔用拼装式占位型防鸟架）才能让出检修空间，作业过程相对繁琐。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种输电线路杆塔用可弯曲回弹的占位型防鸟架，可实现长效的占位防鸟效果，其整体结构相对简单、制作成本较低，于电力检修时操作方便。

2、本实用新型的目的是通过以下技术方案来实现的：

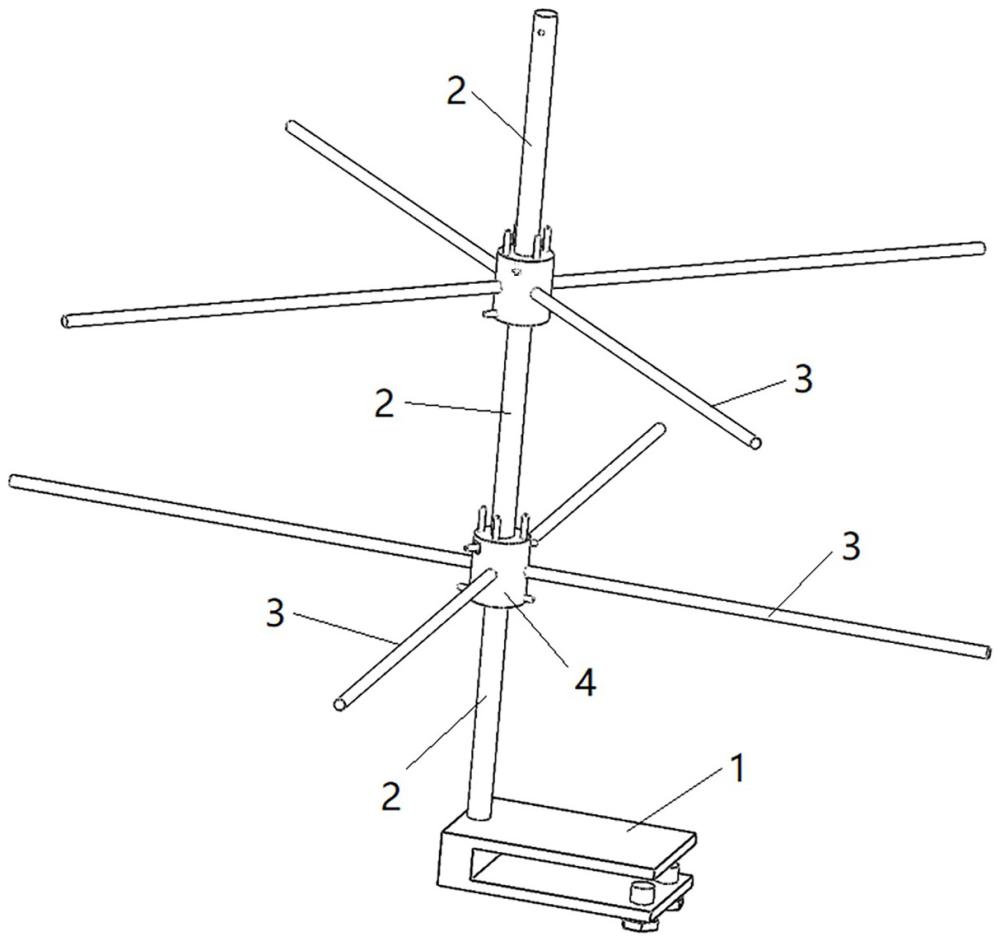

3、一种输电线路杆塔用可弯曲回弹的占位型防鸟架，包括夹持座和若干占位模块，所述占位模块包括支撑杆和横向支杆，所述支撑杆的一端与所述横向支杆的一端固定连接，若干所述占位模块的支撑杆依次固定连接呈一直线，其中一个所述占位模块的支撑杆远离横向支杆的一端与所述夹持座固定连接，所述支撑杆基本呈竖直方向设置，所述横向支杆与所述支撑杆基本垂直，所述支撑杆与所述横向支杆均选用可弯曲且具备回弹复位功能的弹性材质制成。

4、优选的，所述支撑杆或所述横向支杆选用具备弹性的细钢条、玻璃纤维、硅胶中的一种材质制成。

5、进一步的，所述占位模块包括若干设置于同一水平面的所述横向支杆。

6、进一步的，所述占位模块中若干所述横向支杆沿所述支撑杆的圆周方向均布设置。

7、进一步的，相邻两个所述占位模块的所述横向支杆在竖直方向上错位设置。

8、进一步的，所述占位模块还包括安装座，所述支撑杆与所述横向支杆通过所述安装座可拆卸连接。

9、进一步的，所述安装座的两端开设有插接孔a，所述安装座的侧面开设有若干插接孔b，所述插接孔a用于使所述支撑杆与所述安装座插接，所述插接孔b用于使所述横向支杆与所述安装座插接。

10、进一步的，所述安装座上可滑动的设置有若干定位销，所述支撑杆与所述横向支杆上均开设有定位销孔，所述定位销用于穿过所述定位销孔使所述支撑杆或所述横向支杆与所述安装座固定连接。

11、本实用新型的有益效果是：

12、该输电线路杆塔用可弯曲回弹的占位型防鸟架是结合原有的一种输电线路杆塔用占位型防鸟架（申请号：cn2022235254605）和一种输电线路杆塔用拼装式占位型防鸟架（申请号：cn2023208442353）的改进型装置，其结构包括夹持座和若干占位模块，其中占位模块包括支撑杆以及连接于支撑杆端部的若干横向支杆。在使用时，该防鸟架安装于输电线路杆塔的绝缘子上方区域，安装后支撑杆基本呈竖直方向设置，横向支杆基本呈水平设置，伸出的横向支杆可占据绝缘子上方空间以及杆塔在该处的塔身内空区域，实现占位防鸟的目的。上述支撑杆与所述横向支杆均选用可弯曲且具备回弹复位功能的弹性材质制成，在需要进行检修作业时，操作人员可掰弯并临时固定支撑杆或横向支杆以避让出作业空间，在完成检修后支撑杆或横向支杆回弹复位以实现占位防鸟的效果，相比于原有设计操作过程更为方便，且结构更为简单，制作更为容易、成本更低，另外安装座与横向支杆和支撑杆之间采用插接形式进行连接，也进一步降低制作成本。

1.一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，包括夹持座和若干占位模块，所述占位模块包括支撑杆和横向支杆，所述支撑杆的一端与所述横向支杆的一端固定连接，若干所述占位模块的支撑杆依次固定连接呈一直线，其中一个所述占位模块的支撑杆远离横向支杆的一端与所述夹持座固定连接，所述支撑杆基本呈竖直方向设置，所述横向支杆与所述支撑杆基本垂直，所述支撑杆与所述横向支杆均选用可弯曲且具备回弹复位功能的弹性材质制成。

2.根据权利要求1所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述支撑杆或所述横向支杆选用具备弹性的细钢条、玻璃纤维、硅胶中的一种材质制成。

3.根据权利要求1所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述占位模块包括若干设置于同一水平面的所述横向支杆。

4.根据权利要求3所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述占位模块中若干所述横向支杆沿所述支撑杆的圆周方向均布设置。

5.根据权利要求4所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，相邻两个所述占位模块的所述横向支杆在竖直方向上错位设置。

6.根据权利要求1至5任意一项所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述占位模块还包括安装座，所述支撑杆与所述横向支杆通过所述安装座可拆卸连接。

7.根据权利要求6所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述安装座的两端开设有插接孔a，所述安装座的侧面开设有若干插接孔b，所述插接孔a用于使所述支撑杆与所述安装座插接，所述插接孔b用于使所述横向支杆与所述安装座插接。

8.根据权利要求7所述的一种输电线路杆塔用可弯曲回弹的占位型防鸟架，其特征在于，所述安装座上可滑动的设置有若干定位销，所述支撑杆与所述横向支杆上均开设有定位销孔，所述定位销用于穿过所述定位销孔使所述支撑杆或所述横向支杆与所述安装座固定连接。
