一种粪便清理装置的制作方法

本技术涉及养殖业，具体为一种粪便清理装置。

背景技术：

1、随着经济高速发展，人们的生活质量越来越高，对猪肉的需求量也越来越高，生猪养殖规模也越来越大，随着养殖规模的扩大，传统的人力清扫粪便逐渐无法满足养殖需求，于是高效的粪便清理设备逐渐被人们所需要。

2、可是普通的猪舍在进行清理时，通过推动粪便进行清理，清理的效果不够理想，为此，需要设计新的技术方案给予解决。

技术实现思路

1、本实用新型的目的在于提供一种粪便清理装置，以解决上述背景技术中提出的普通的猪舍在进行清理时，通过推动粪便进行清理，清理的效果不够理想的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种粪便清理装置，包括养殖舍，所述养殖舍的内腔前后侧壁上部均固定连接有滑轨，且后侧的所述滑轨的前侧中部设有齿条，所述养殖舍的内部左侧活动设有刮板和清洗板，所述刮板和清洗板的上端前后侧均分别固定连接有第一传动杆和第二传动杆，所述第一传动杆和第二传动杆均限位滑动套接在滑轨上，所述刮板的左侧等距设有多个喷头，所述清洗板的下部转动设有清洗刷轮，所述养殖舍的右端下部设有储污槽，所述储污槽的上端活动设有盖板。

3、为了带动第一传动杆和第二传动杆位移，作为本实用新型的一种粪便清理装置优选的，后侧所述第一传动杆和第二传动杆的上端均固定连接有传动电机，所述传动电机的传动杆下部均固定套接有齿轮，所述齿轮啮合连接齿条。

4、为了使得传动电机的转动能够带动清洗刷轮转动，作为本实用新型的一种粪便清理装置优选的，所述第二传动杆的上端传动电机的传动杆下端还设有传动加速装置，所述传动加速装置传动转动轴，所述转动轴的下端传动连接斜齿轮传动机构，所述齿轮传动机构传动连接清洗刷轮。

5、为了增大清洗刷轮转动的速度，作为本实用新型的一种粪便清理装置优选的，所述传动加速装置包括第一加速齿轮和第二加速齿轮，所述第一加速齿轮固定套接在传动杆下端，所述第一加速齿轮啮合连接第二加速齿轮，所述第二加速齿轮固定套接在转动轴的上端，所述第一加速齿轮外径大于第二加速齿轮外径，所述转动轴通过轴承插接在第二传动杆内侧。

6、为了能够使得转动轴转动而带动清洗刷轮转动，作为本实用新型的一种粪便清理装置优选的，所述斜齿轮传动机构包括第一斜齿轮和第二斜齿轮，所述第一斜齿轮固定套接在转动轴的下端，所述第一斜齿轮啮合连接第二斜齿轮，所述第二斜齿轮固定套接在清洗刷轮的转轴端部。

7、为了使得养殖舍的内腔下端面清洗更加洁净，作为本实用新型的一种粪便清理装置优选的，所述清洗板的下端右侧开有清洗腔，所述清洗腔的前后端通过转轴连接清洗刷轮，所述清洗板的下端左侧固定设有橡胶刮板。

8、为了对养殖舍的内部提供清洗的水，作为本实用新型的一种粪便清理装置优选的，所述喷头连接供水主管，所述供水主管镶嵌连接在刮板的内部，所述供水主管的进水口连接进水软管。

9、为了能够使得盖板盖住储污槽的上端，作为本实用新型的一种粪便清理装置优选的，所述盖板的右侧活动插接在收纳腔的内部，所述收纳腔开设在收纳壳体内部，所述盖板的右端等距均匀固定连接有多个弹簧，所述弹簧的右端固定连接在收纳腔的右端。

10、为了把养殖舍内部的污物推送和清洗进入储污槽内部，作为本实用新型的一种粪便清理装置优选的，所述养殖舍的右侧下部开有污物下料口，所述污物下料口与储污槽相连通。

11、与现有技术相比，本实用新型的有益效果是：通过设备的整体结构，第一传动杆和第二传动杆向右位移，从而使得刮板和清洗板相应位移，刮板能够刮去养殖舍内部的污物，并且进水软管通过外部的供水装置，使得各个喷头对清洗板提供清洗的水，在清洗板向右位移时，会使得传动加速装置传动，而使得转动轴转动加速，从而使得斜齿轮传动机构转动，使得清洗刷轮转动，而对养殖舍地面进行清洗，并且清洗后通过橡胶刮板再次刮污，从而使得养殖舍的清洗更加的清洁，且除污方便。

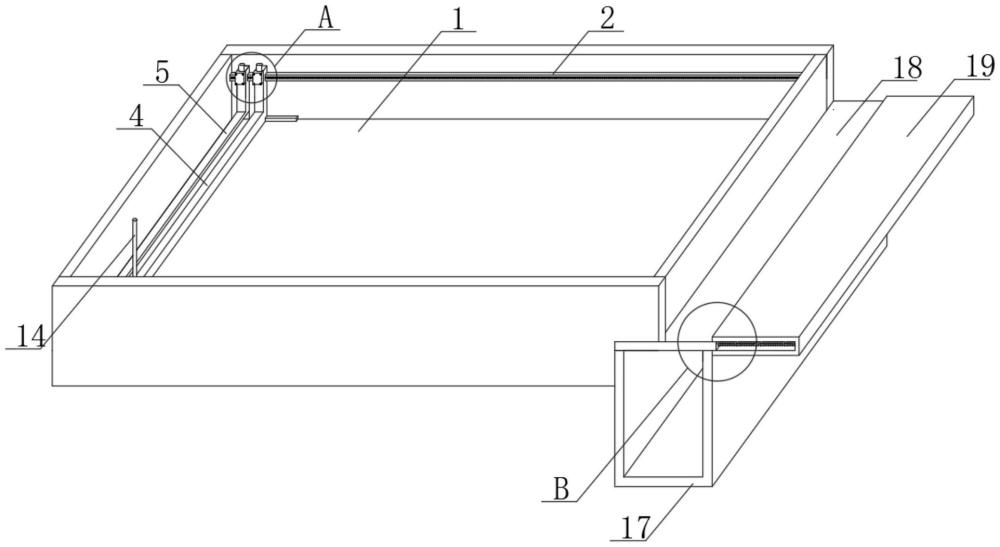

1.一种粪便清理装置，其特征在于：包括养殖舍(1)，所述养殖舍(1)的内腔前后侧壁上部均固定连接有滑轨(2)，且后侧的所述滑轨(2)的前侧中部设有齿条(3)，所述养殖舍(1)的内部左侧活动设有刮板(4)和清洗板(5)，所述刮板(4)和清洗板(5)的上端前后侧均分别固定连接有第一传动杆(6)和第二传动杆(7)，所述第一传动杆(6)和第二传动杆(7)均限位滑动套接在滑轨(2)上，所述刮板(4)的左侧等距设有多个喷头(16)，所述清洗板(5)的下部转动设有清洗刷轮(9)，所述养殖舍(1)的右端下部设有储污槽(17)，所述储污槽(17)的上端活动设有盖板(18)。

2.根据权利要求1所述的一种粪便清理装置，其特征在于：后侧所述第一传动杆(6)和第二传动杆(7)的上端均固定连接有传动电机(13)，所述传动电机(13)的传动杆下部均固定套接有齿轮(15)，所述齿轮(15)啮合连接齿条(3)。

3.根据权利要求1所述的一种粪便清理装置，其特征在于：所述第二传动杆(7)的上端传动电机(13)的传动杆下端还设有传动加速装置(12)，所述传动加速装置(12)传动转动轴(11)，所述转动轴(11)的下端传动连接斜齿轮传动机构(10)，所述齿轮传动机构(10)传动连接清洗刷轮(9)。

4.根据权利要求3所述的一种粪便清理装置，其特征在于：所述传动加速装置(12)包括第一加速齿轮和第二加速齿轮，所述第一加速齿轮固定套接在传动杆下端，所述第一加速齿轮啮合连接第二加速齿轮，所述第二加速齿轮固定套接在转动轴(11)的上端，所述第一加速齿轮外径大于第二加速齿轮外径，所述转动轴(11)通过轴承插接在第二传动杆(7)内侧。

5.根据权利要求3所述的一种粪便清理装置，其特征在于：所述斜齿轮传动机构(10)包括第一斜齿轮和第二斜齿轮，所述第一斜齿轮固定套接在转动轴(11)的下端，所述第一斜齿轮啮合连接第二斜齿轮，所述第二斜齿轮固定套接在清洗刷轮(9)的转轴端部。

6.根据权利要求1所述的一种粪便清理装置，其特征在于：所述清洗板(5)的下端右侧开有清洗腔，所述清洗腔的前后端通过转轴连接清洗刷轮(9)，所述清洗板(5)的下端左侧固定设有橡胶刮板(8)。

7.根据权利要求1所述的一种粪便清理装置，其特征在于：所述喷头(16)连接供水主管，所述供水主管镶嵌连接在刮板(4)的内部，所述供水主管的进水口连接进水软管(14)。

8.根据权利要求1所述的一种粪便清理装置，其特征在于：所述盖板(18)的右侧活动插接在收纳腔(21)的内部，所述收纳腔(21)开设在收纳壳体(19)内部，所述盖板(18)的右端等距均匀固定连接有多个弹簧(20)，所述弹簧(20)的右端固定连接在收纳腔(21)的右端。

9.根据权利要求1所述的一种粪便清理装置，其特征在于：所述养殖舍(1)的右侧下部开有污物下料口，所述污物下料口与储污槽(17)相连通。
