一种鞋厂用鞋子清洗消毒装置的制作方法

本发明涉及一种鞋子清洗消毒装置，尤其涉及一种鞋厂用鞋子清洗消毒装置。

背景技术：

鞋子是指穿在脚上防止脚受到伤害的一种物品，在人类文明史前期是草鞋、布鞋，如今以皮鞋多见。鞋子包括鞋底、鞋面和鞋垫等，鞋子的制作相当复杂，现在的鞋子也有很多种类，包括帆布鞋、皮鞋、布鞋、运动鞋、凉鞋和高跟鞋等，每个人群穿的鞋子也是不一样的，学生多以布鞋、皮鞋、运动鞋和凉鞋为主，表现出青春与活力；工作者中男士多以皮鞋为主，女士多以高跟鞋为主。

鞋子生产过程中会产生很多的有毒物质，因此鞋子制作完之后需要进行消毒，然而现有的鞋子清洗消毒装置存在消毒效果差、造价成本高、操作复杂的缺点，因此亟需研发一种消毒效果好、造价成本低、操作简单的鞋厂用鞋子清洗消毒装置。

技术实现要素：

(1)要解决的技术问题

本发明为了克服现有的鞋子清洗消毒装置消毒效果差、造价成本高、操作复杂的缺点，本发明要解决的技术问题是提供一种消毒效果好、造价成本低、操作简单的鞋厂用鞋子清洗消毒装置。

(2)技术方案

为了解决上述技术问题，本发明提供了这样一种鞋厂用鞋子清洗消毒装置，包括有底板、L型杆、清洁剂箱、压缩缸、L型支架、放置框、电机、扇形齿轮、第一齿轮、横板、第一弹簧、滚轴、连杆、活塞、隔板、第二锥齿轮、进水管、第一单向阀、第一轴承座、出水管、第二单向阀、第一转轴、第二齿轮、第一锥齿轮、滑轨、第二轴承座、滑块、第一齿条、第二齿条、第二转轴和第二弹簧，底板顶部从左至右依次设有L型杆、清洁剂箱、压缩缸和L型支架，L型杆顶端开有导孔，L型杆外侧顶端从左至右依次设有第一弹簧、第一齿轮和电机，第一弹簧位于导孔左方，第一齿轮和电机位于导孔右方，导孔内滑动式设有连杆，连杆的顶端连接有滚轴，连杆的底端连接有活塞，且活塞位于压缩缸内，第一齿轮左侧连接有横板，横板左侧开有一字孔，滚轴位于一字孔内，且滚轴与一字孔配合，电机后侧连接有扇形齿轮，扇形齿轮与第一齿轮啮合，清洁剂箱右侧与压缩缸左侧之间连接有进水管，进水管上设有第一单向阀，压缩缸右侧下部设有出水管，出水管上设有第二单向阀，压缩缸右侧上部设有第一轴承座，第一轴承座上水平安装有第一转轴，第一转轴中部设有第二齿轮，第一转轴的右端连接有第一锥齿轮，L型支架顶部左端竖直连接有滑轨，滑轨上滑动式连接有滑块，滑块顶部与滑轨内顶部之间连接有第二弹簧，滑块上连接有第一齿条，第一齿条与扇形齿轮啮合，第一齿条底端连接有第二齿条，第二齿条与第二齿轮啮合，L型支架内侧顶部设有第二轴承座，第二轴承座上竖直安装有第二转轴，第二转轴中部设有第二锥齿轮，第二锥齿轮与第一锥齿轮啮合，第二转轴底端连接有放置框，放置框内均匀间隔的设有隔板，放置框的左右两壁上均开有通孔，且放置框位于出水管的正右方。

优选地，还包括有激振器，放置框左侧下部设有激振器。

优选地，还包括有喷头，出水管的管口处设有喷头。

优选地，电机为伺服电机。

优选地，清洁剂箱为透明玻璃箱。

优选地，底板材质为Q235钢。

工作原理：使用本发明时，首先向清洁剂箱中装满清洁剂，将需要清洗消毒的鞋子放进放置框的隔板上。初始时，扇形齿轮与第一齿轮啮合，启动电机逆时针转动，电机逆时针转动带动扇形齿轮逆时针转动，从而带动第一齿轮顺时针转动，进而带动横板左侧向上运动，横板左侧向上运动通过连杆带动活塞向上运动；活塞向上运动时，清洁剂箱中的清洁剂将通过进水管抽入压缩缸中。当扇形齿轮逆时针转动到另一边时，扇形齿轮与第一齿轮不啮合，横板左侧将在第一弹簧的作用下向下运动，从而使活塞向下运动，压缩缸中的清洁剂将通过出水管喷出到放置框内的鞋子上。因为扇形齿轮一直转动，所以将不断抽清洁剂喷清洁剂，从而达到对鞋子清洗和消毒的目的。当扇形齿轮逆时针转到与第一齿条啮合时，扇形齿轮继续逆时针转动，进而带动第一齿条向上运动，从而带动第二齿条向上运动；当扇形齿轮逆时针转到与第一齿条不啮合时，第一齿条将在第二弹簧的作用下向下运动，使第二齿条向下运动。因为扇形齿轮一直逆时针转动，所以第二齿条不断上下运动，从而带动第二齿轮正反交替转动，进而使第一锥齿轮正反交替转动，使得第二锥齿轮随之正反交替转动，第二锥齿轮正反交替转动通过第二转轴带动放置框正反交替转动，从而对鞋子全方位的进行清洗和消毒。当鞋子清洗和消毒完毕时，关闭电机，将清洗和消毒完成的鞋子拿出即可。

因为还包括有激振器，放置框左侧下部设有激振器，启动激振器，激振器震动带动放置框震动，放置框的隔板上的鞋子随之震动，如此能够使鞋子清洗和消毒地更均匀。

因为还包括有喷头，出水管的管口处设有喷头，喷头喷出的清洁剂面积更广，提高了对鞋子清洗和消毒效果。

因为电机为伺服电机，伺服电机能更好的控制转速，使运行更平稳。

因为清洁剂箱为透明玻璃箱，可以更好地观察清洁剂箱中清洁剂的量，方便加清洁剂。

因为底板材质为Q235钢，使底板的承受强度更大，增加底板的使用寿命。

(3)有益效果

本发明所提供的一种鞋厂用鞋子清洗消毒装置，通过采用放置框与压缩缸相结合的方式，对放置框的隔板上的鞋子喷上清洁剂，对放置框的隔板上的鞋子进行清洗和消毒，且放置框的隔板上的鞋子随之正反交替转动，从而达到了消毒效果好、造价成本低、操作简单的效果。

附图说明

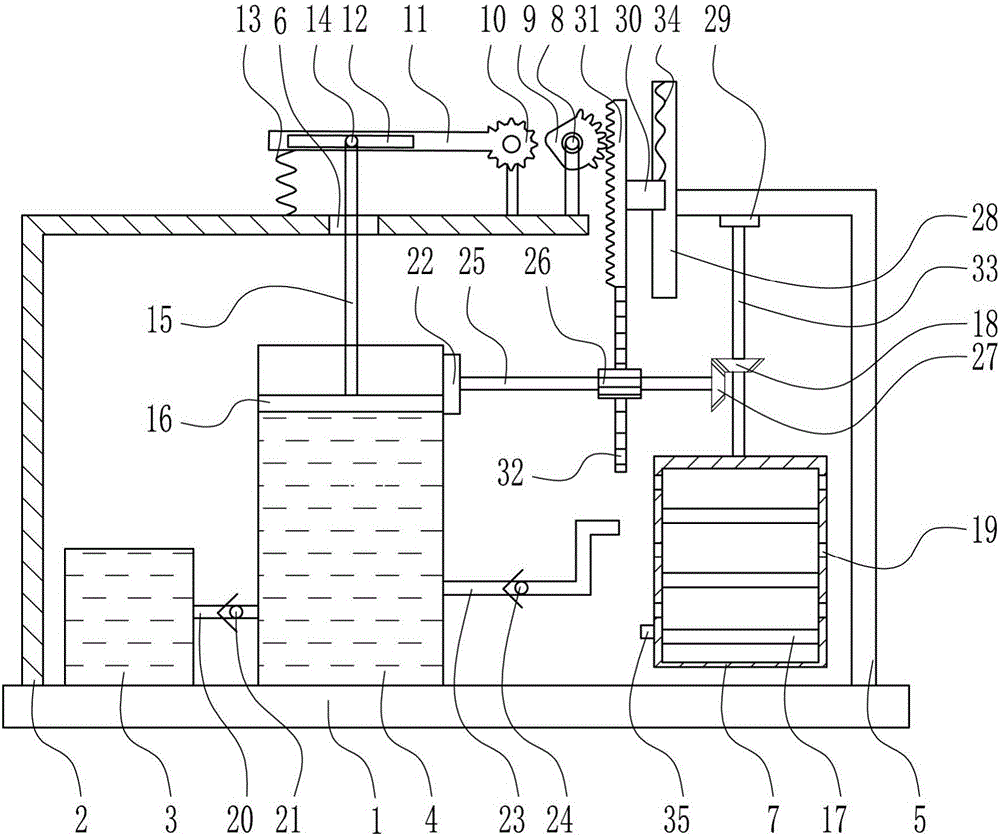

图1为本发明的第一种主视结构示意图。

图2为本发明的第二种主视结构示意图。

图3为本发明的第三种主视结构示意图。

附图中的标记为：1-底板，2-L型杆，3-清洁剂箱，4-压缩缸，5-L型支架，6-导孔，7-放置框，8-电机，9-扇形齿轮，10-第一齿轮，11-横板，12-一字孔，13-第一弹簧，14-滚轴，15-连杆，16-活塞，17-隔板，18-第二锥齿轮，19-通孔，20-进水管，21-第一单向阀，22-第一轴承座，23-出水管，24-第二单向阀，25-第一转轴，26-第二齿轮，27-第一锥齿轮，28-滑轨，29-第二轴承座，30-滑块，31-第一齿条，32-第二齿条，33-第二转轴，34-第二弹簧，35-激振器，36-喷头。

具体实施方式

下面结合附图和实施例对本发明作进一步的说明。

实施例1

一种鞋厂用鞋子清洗消毒装置，如图1-3所示，包括有底板1、L型杆2、清洁剂箱3、压缩缸4、L型支架5、放置框7、电机8、扇形齿轮9、第一齿轮10、横板11、第一弹簧13、滚轴14、连杆15、活塞16、隔板17、第二锥齿轮18、进水管20、第一单向阀21、第一轴承座22、出水管23、第二单向阀24、第一转轴25、第二齿轮26、第一锥齿轮27、滑轨28、第二轴承座29、滑块30、第一齿条31、第二齿条32、第二转轴33和第二弹簧34，底板1顶部从左至右依次设有L型杆2、清洁剂箱3、压缩缸4和L型支架5，L型杆2顶端开有导孔6，L型杆2外侧顶端从左至右依次设有第一弹簧13、第一齿轮10和电机8，第一弹簧13位于导孔6左方，第一齿轮10和电机8位于导孔6右方，导孔6内滑动式设有连杆15，连杆15的顶端连接有滚轴14，连杆15的底端连接有活塞16，且活塞16位于压缩缸4内，第一齿轮10左侧连接有横板11，横板11左侧开有一字孔12，滚轴14位于一字孔12内，且滚轴14与一字孔12配合，电机8后侧连接有扇形齿轮9，扇形齿轮9与第一齿轮10啮合，清洁剂箱3右侧与压缩缸4左侧之间连接有进水管20，进水管20上设有第一单向阀21，压缩缸4右侧下部设有出水管23，出水管23上设有第二单向阀24，压缩缸4右侧上部设有第一轴承座22，第一轴承座22上水平安装有第一转轴25，第一转轴25中部设有第二齿轮26，第一转轴25的右端连接有第一锥齿轮27，L型支架5顶部左端竖直连接有滑轨28，滑轨28上滑动式连接有滑块30，滑块30顶部与滑轨28内顶部之间连接有第二弹簧34，滑块30上连接有第一齿条31，第一齿条31与扇形齿轮9啮合，第一齿条31底端连接有第二齿条32，第二齿条32与第二齿轮26啮合，L型支架5内侧顶部设有第二轴承座29，第二轴承座29上竖直安装有第二转轴33，第二转轴33中部设有第二锥齿轮18，第二锥齿轮18与第一锥齿轮27啮合，第二转轴33底端连接有放置框7，放置框7内均匀间隔的设有隔板17，放置框7的左右两壁上均开有通孔19，且放置框7位于出水管23的正右方。

还包括有激振器35，放置框7左侧下部设有激振器35。

还包括有喷头36，出水管23的管口处设有喷头36。

电机8为伺服电机8。

清洁剂箱3为透明玻璃箱。

底板1材质为Q235钢。

工作原理：使用本发明时，首先向清洁剂箱3中装满清洁剂，将需要清洗消毒的鞋子放进放置框7的隔板17上。初始时，扇形齿轮9与第一齿轮10啮合，启动电机8逆时针转动，电机8逆时针转动带动扇形齿轮9逆时针转动，从而带动第一齿轮10顺时针转动，进而带动横板11左侧向上运动，横板11左侧向上运动通过连杆15带动活塞16向上运动；活塞16向上运动时，清洁剂箱3中的清洁剂将通过进水管20抽入压缩缸4中。当扇形齿轮9逆时针转动到另一边时，扇形齿轮9与第一齿轮10不啮合，横板11左侧将在第一弹簧13的作用下向下运动，从而使活塞16向下运动，压缩缸4中的清洁剂将通过出水管23喷出到放置框7内的鞋子上。因为扇形齿轮9一直转动，所以将不断抽清洁剂喷清洁剂，从而达到对鞋子清洗和消毒的目的。当扇形齿轮9逆时针转到与第一齿条31啮合时，扇形齿轮9继续逆时针转动，进而带动第一齿条31向上运动，从而带动第二齿条32向上运动；当扇形齿轮9逆时针转到与第一齿条31不啮合时，第一齿条31将在第二弹簧34的作用下向下运动，使第二齿条32向下运动。因为扇形齿轮9一直逆时针转动，所以第二齿条32不断上下运动，从而带动第二齿轮26正反交替转动，进而使第一锥齿轮27正反交替转动，使得第二锥齿轮18随之正反交替转动，第二锥齿轮18正反交替转动通过第二转轴33带动放置框7正反交替转动，从而对鞋子全方位的进行清洗和消毒。当鞋子清洗和消毒完毕时，关闭电机8，将清洗和消毒完成的鞋子拿出即可。

因为还包括有激振器35，放置框7左侧下部设有激振器35，启动激振器35，激振器35震动带动放置框7震动，放置框7的隔板17上的鞋子随之震动，如此能够使鞋子清洗和消毒地更均匀。

因为还包括有喷头36，出水管23的管口处设有喷头36，喷头36喷出的清洁剂面积更广，提高了对鞋子清洗和消毒效果。

因为电机8为伺服电机8，伺服电机8能更好的控制转速，使运行更平稳。

因为清洁剂箱3为透明玻璃箱，可以更好地观察清洁剂箱3中清洁剂的量，方便加清洁剂。

因为底板1材质为Q235钢，使底板1的承受强度更大，增加底板1的使用寿命。

以上所述实施例仅表达了本发明的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本发明专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本发明的保护范围。因此，本发明专利的保护范围应以所附权利要求为准。
