一种运动监测的智能服装及其系统的制作方法

本技术：
涉及智能穿戴领域，具体涉及一种运动监测的智能服装及其系统。

背景技术：

日常运动在人们的生活中越来越重要，如何正确进行有氧运动消耗脂肪含量保持身形，或避免运动过度猝死等，正确的运动方式越来越重要。因此对运动中心脏的状态监控也越来越重要，而传统的心电图仪器无法在运动时使用，新兴的智能手表也无法便捷测试心电图。运动监测智能服装的开发为运动爱好者提供了实时便捷的心电图监测，也为心率计算，心脏疲劳度，呼吸率，有氧、无氧运动指导提供了事实依据。

技术实现要素：

基于以上情形，本发明给出了一种运动监测的智能服装，其包括贴身穿着的服装，以及所述服装上设置的至少一个电极和心电采集处理电路，所述电极用于传导人体皮肤表面的生物电信号，所述心电采集处理电路包括信号放大滤波电路、微处理器和无线收发器，所述信号放大滤波电路接收所述电极的心电信号，并将其送入微处理器，微处理器将处理后的心电数据通过无线收发器发出。

优选的，所述电极为三根，所述信号放大滤波电路包括高阻低噪放大电路和多级滤波器。

本发明另一方面给出了一种运动指导系统，该系统包括云端存储单元、以及如前所述的智能服装、智能终端和安装在所述智能终端中的运动指导单元，

其中，

所述云端存储单元用于存储所述智能服装提供的历史数据；

所述智能终端用于监控所述智能服装监测得到的实时心电数据,以及通过包温湿度检测模块、大气压检测模块获取温湿度数据和气压数据；并且综合以上实时心电数据和温湿度数据和气压数据，通过运动时间计算卡路里燃烧值由无线传输模块转发至所述运动指导单元中；

所述运动指导单元包括数据存储模块、数据接收模块和运动指导应用模块，其中：所述数据接收模块，用于接收所述智能监控单元输出的实时数据；所述数据存储模块，用于存储所述数据接收模块转发的实时数据；所述运动指导应用模块，用于通过从云端存储单元查询的历史数据进行分析并参考接收到的实时数据，实时的为用户提供运动指导方案。

优选的，所述运动指导方案包括运动时间、运动速度、运动心率和运动方式。

优选的，所述智能终端包括智能电视、智能平板和智能手机至少之一。

与现有技术相比，本发明所提供的运动监测的智能服装及其系统，将智能穿戴产品和物联网技术与云计算技术相结合，建立互动和健康促进平台，改变传统运动模式，提升其应用持久性。

附图说明

图1为本发明的智能服装示意图。

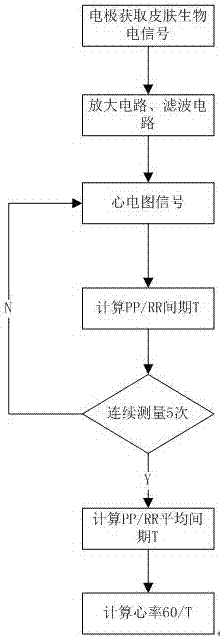

图2为本发明的心电数据获取流程图。

具体实施方式

实施例一。

如图1所示，本发明给出了一种运动监测的智能服装，其包括贴身穿着的服装，以及所述服装上设置的三个电极和心电采集处理电路，所述电极用于传导人体皮肤表面的生物电信号，其中1,2为测试电极，3为参考电极，电极尺寸直径为1cm，所述心电采集处理电路包括信号放大滤波电路、微处理器和无线收发器，所述信号放大滤波电路接收所述电极的心电信号，并将其送入微处理器，微处理器将处理后的心电数据通过无线收发器发出。

心电数据的获取流程如图2所示，其通过电极获取皮肤生物电信号，然后经过放大电路和滤波电路后早处理获取心电图信号，然后通过微处理器来计算其pp/rr的周期，当然为了得到准确的数值，可以进行多次的测量后获取其平均周期，然后将用60除以所述周期即可得到每分钟的心率。

本发明另一方面给出了一种运动指导系统，该系统包括云端存储单元、以及如前所述的智能服装、智能终端和安装在所述智能终端中的运动指导单元，

其中，

所述云端存储单元用于存储所述智能服装提供的历史数据；

所述智能终端用于监控所述智能服装监测得到的实时心电数据,以及通过包温湿度检测模块、大气压检测模块获取温湿度数据和气压数据；并且综合以上实时心电数据和温湿度数据和气压数据，通过运动时间计算卡路里燃烧值由无线传输模块转发至所述运动指导单元中；

所述运动指导单元包括数据存储模块、数据接收模块和运动指导应用模块，其中：所述数据接收模块，用于接收所述智能监控单元输出的实时数据；所述数据存储模块，用于存储所述数据接收模块转发的实时数据；所述运动指导应用模块，用于通过从云端存储单元查询的历史数据进行分析并参考接收到的实时数据，实时的为用户提供运动指导方案。

优选的，所述运动指导方案包括运动时间、运动速度、运动心率和运动方式，例如用心率来衡量是否有氧运动。若心率测试值在50%~75%最大心率之间，即为有氧运动，人体最大心率=220-年龄。例如：20岁的小伙子跑步时心率跳动为150每分钟，那么他的最大心率为220-20=200,150/200=75%最大心率，所以他的跑步为有氧运动。此时可以通过智能终端对其进行有氧运动的指导以及提醒，以上的指导和提醒可以来自系统的数据库预存的科学运动的有效指导信息。

优选的，所述智能终端包括智能电视、智能平板和智能手机至少之一。

实施例二。

本实施例一给出了一种运动监测的智能服装，其包括贴身穿着的服装，以及所述服装上设置的至少一个电极和心电采集处理电路，所述电极用于传导人体皮肤表面的生物电信号，所述心电采集处理电路包括信号放大滤波电路、微处理器和无线收发器，所述信号放大滤波电路接收所述电极的心电信号，并将其送入微处理器，微处理器将处理后的心电数据通过无线收发器发出。

优选的，所述电极为三根，所述信号放大滤波电路包括高阻低噪放大电路和多级滤波器。

本发明另一方面给出了一种运动指导系统，该系统包括云端存储单元、以及如前所述的智能服装、智能终端和安装在所述智能终端中的运动指导单元，

其中，

所述云端存储单元用于存储所述智能服装提供的历史数据；

所述智能终端用于监控所述智能服装监测得到的实时心电数据,以及通过包温湿度检测模块、大气压检测模块获取温湿度数据和气压数据；并且综合以上实时心电数据和温湿度数据和气压数据，通过运动时间计算卡路里燃烧值由无线传输模块转发至所述运动指导单元中；

所述运动指导单元包括数据存储模块、数据接收模块和运动指导应用模块，其中：所述数据接收模块，用于接收所述智能监控单元输出的实时数据；所述数据存储模块，用于存储所述数据接收模块转发的实时数据；所述运动指导应用模块，用于通过从云端存储单元查询的历史数据进行分析并参考接收到的实时数据，实时的为用户提供运动指导方案。

优选的，所述运动指导方案包括运动时间、运动速度、运动心率和运动方式。

优选的，所述智能终端包括智能电视、智能平板和智能手机至少之一。

以上实施例仅用以说明本发明的技术方案而非限定，仅仅参照较佳实施例对本发明进行了详细说明。本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或等同替换，而不脱离本发明技术方案的精神和范围，均应涵盖在本发明的权利要求范围当中。
