一种具有螺旋伸缩功能的新能源伞的制作方法

本实用新型属于新能源伞机械设计技术领域，尤其是涉及一种具有螺旋伸缩功能的新能源伞。

背景技术：

在现有的技术中，普通的伞一般都是采用伸缩卡环进行折叠和打开，而在实际使用过程中，伞的折叠过程中需要操作者进行手工操作，但是手工操作需要较大的力量，因此普通的伞对于女士或者老年人使用时较为费力，而且普通的伞不具有太阳能转换功能，这样在伞使用时就浪费了对太阳能的转换和收集。

技术实现要素：

本实用新型的目的是提供一种具有螺旋伸缩功能的新能源伞，该新能源伞通过螺旋伸缩进行开合调控，这样能够降低伞闭合时所需要的力量，大大便于力量较小者的使用。

为达上述目的，本实用新型采用的技术方案是：一种具有螺旋伸缩功能的新能源伞，包括伞支撑系统和螺旋收放系统，其特征在于：所述伞支撑系统与所述螺旋收放系统相连，所述伞支撑系统包括伞支撑杆、太阳能蓄电池、太阳能薄膜层、隔热层、伞折叠架、伞折叠架连接轴、伞折叠杆、伞折叠杆连接轴、伞伸缩环、伞伸缩环连接轴和伸缩调节孔，所述伸缩调节孔设置在所述伞支撑杆内，所述太阳能蓄电池设置在所述伞支撑杆上端，所述伞折叠架外侧依次与所述隔热层和所述太阳能薄膜层相连，所述伞折叠架通过所述伞折叠架连接轴与所述伞支撑杆相连，所述伞折叠杆一端通过所述伞折叠杆连接轴与所述伞折叠架相连，所述伞折叠杆另一端通过所述伞伸缩环连接轴与所述伞伸缩环相连，所述伞伸缩环设置在所述伞支撑杆上，所述伞支撑系统通过所述伞伸缩环和所述伸缩调节孔与所述螺旋收放系统相连，所述螺旋收放系统包括伸缩螺旋杆、伸缩螺旋杆转动块、转动块滑动珠、伸缩螺旋杆固定块、锁定槽和锁定杆，所述伸缩螺旋杆设置在所述伞支撑系统的所述伸缩调节孔内，并与所述伞伸缩环相连，所述伸缩螺旋杆转动块固定在所述伸缩螺旋杆上，所述伸缩螺旋杆转动块通过所述转动块滑动珠与所述伸缩螺旋杆固定块相连，所述伸缩螺旋杆固定块设置在所述伞支撑系统的所述伸缩调节孔内，所述锁定槽设置在所述伸缩螺旋杆上，所述锁定杆穿过所述伞支撑系统的所述伞支撑杆与所述锁定槽相连。

优选地，所述伞支撑系统的所述伞支撑杆两侧相对应地设置有用于所述伞折叠杆滑动的滑动槽，所述伞伸缩环内壁设置有螺纹。

优选地，所述螺旋收放系统的所述伸缩螺旋杆表面设置有与所述伞支撑系统的所述伞伸缩环相匹配的螺纹，所述伸缩螺旋杆为“L”型结构。

本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该新能源伞通过伸缩螺旋杆实现伞的开合，这样不但能够有效降低伞闭合时所需的力量，而且也能够有效控制伞开合的角度；另外该新能源伞具有太阳能转换功能，能够对太阳能进行转化储存，有效提高了对太阳能的使用。

附图说明

图1是本实用新型的整体剖面结构示意图；

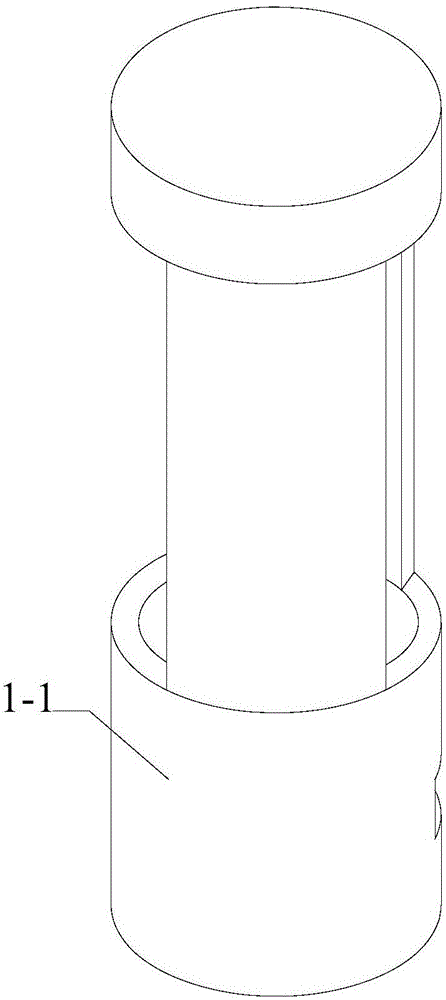

图2是本实用新型伞支撑杆的整体结构示意图。

图中：1、伞支撑系统；1-1、伞支撑杆；1-2、太阳能蓄电池；1-3、太阳能薄膜层；1-4、隔热层；1-5、伞折叠架；1-6、伞折叠架连接轴；1-7、伞折叠杆；1-8、伞折叠杆连接轴；1-9、伞伸缩环；1-10、伞伸缩环连接轴；1-11、伸缩调节孔；2、螺旋收放系统；2-1、伸缩螺旋杆；2-2、伸缩螺旋杆转动块；2-3、转动块滑动珠；2-4、伸缩螺旋杆固定块；2-5、锁定槽；2-6、锁定杆。

具体实施方式

下面对照附图，通过对实施例的描述，对本实用新型的具体实施方式，如所涉及的各构件的形状、构造、各部分之间的相互位置及连接关系、各部分的作用及工作原理等作进一步的详细说明。

如图1、图2所示，本实用新型提供一种具有螺旋伸缩功能的新能源伞，包括伞支撑系统1和螺旋收放系统2，伞支撑系统1与螺旋收放系统2相连，伞支撑系统1包括伞支撑杆1-1、太阳能蓄电池1-2、太阳能薄膜层1-3、隔热层1-4、伞折叠架1-5、伞折叠架连接轴1-6、伞折叠杆1-7、伞折叠杆连接轴1-8、伞伸缩环1-9、伞伸缩环连接轴1-10和伸缩调节孔1-11，伸缩调节孔1-11设置在伞支撑杆1-1内，太阳能蓄电池1-2设置在伞支撑杆1-1上端，伞折叠架1-5外侧依次与隔热层1-4和太阳能薄膜层1-3相连，伞折叠架1-5通过伞折叠架连接轴1-6与伞支撑杆1-1相连，伞折叠杆1-7一端通过伞折叠杆连接轴1-8与伞折叠架1-5相连，伞折叠杆1-7另一端通过伞伸缩环连接轴1-10与伞伸缩环1-9相连，伞伸缩环1-9设置在伞支撑杆1-1上，伞支撑系统1通过伞伸缩环1-9和伸缩调节孔1-11与螺旋收放系统2相连，螺旋收放系统2包括伸缩螺旋杆2-1、伸缩螺旋杆转动块2-2、转动块滑动珠2-3、伸缩螺旋杆固定块2-4、锁定槽2-5和锁定杆2-6，伸缩螺旋杆2-1设置在伞支撑系统1的伸缩调节孔1-11内，并与伞伸缩环1-9相连，伸缩螺旋杆转动块2-2固定在伸缩螺旋杆2-1上，伸缩螺旋杆转动块2-2通过转动块滑动珠2-3与伸缩螺旋杆固定块2-2相连，伸缩螺旋杆固定块2-2设置在伞支撑系统1的伸缩调节孔1-11内，锁定槽2-5设置在伸缩螺旋杆2-1上，锁定杆2-6穿过伞支撑系统1的伞支撑杆1-1与锁定槽2-5相连。

优选地，伞支撑系统1的伞支撑杆1-1两侧相对应地设置有用于伞折叠杆1-7滑动的滑动槽，伞伸缩环1-9内壁设置有螺纹。

优选地，螺旋收放系统2的伸缩螺旋杆2-1表面设置有与伞支撑系统1的伞伸缩环1-9相匹配的螺纹，伸缩螺旋杆2-1为“L”型结构。

本实用新型具有的优点和积极效果是：由于采用上述技术方案，使得该新能源伞通过伸缩螺旋杆实现伞的开合，这样不但能够有效降低伞闭合时所需的力量，而且也能够有效控制伞开合的角度；另外该新能源伞具有太阳能转换功能，能够对太阳能进行转化储存，有效提高了对太阳能的使用。

本实例的工作过程：在使用时，通过螺旋收放系统2的伸缩螺旋杆2-1的转动带动伞伸缩环1-9的上下运动，伞折叠架1-5通过伞伸缩环1-9的上下运动实现伞的整体折叠和打开，在伞打开之后利用太阳能薄膜层1-3将太阳能转换成电能储存在太阳能蓄电池1-2内，实现对太阳能的利用。

以上对本实用新型的实施例进行了详细说明，但所述内容仅为本实用新型的较佳实施例，不能被认为用于限定本实用新型的实施范围。凡依本实用新型申请范围所作的均等变化与改进等，均应仍归属于本实用新型的专利涵盖范围之内。
