穿戴设备的制作方法

本技术涉及可穿戴设备，具体涉及一种穿戴设备。

背景技术：

1、随着科技的迅速发展，智能生产、智能生活将是未来社会的必然趋势，智能化也将成为未来社会的一种主流。因此，各种智能穿戴设备等产品逐渐进入公众视野，例如，智能指环、智能手环、智能头带等。智能穿戴设备包括智能结构和将智能结构固定在使用者身体特定区域的固定结构。

2、以智能指环为例，目前市场上的智能指环的结构件为固定圈口或部活口圈口，导致智能指环的全口无法同时匹配不同人群的手指，降低使用者的佩戴指环的体验感不同。使用者偏紧或偏松的佩戴还会影响智能戒指的佩戴检测机制，进而影响使用者使用智能戒指的灵敏度和操作度。

技术实现思路

1、有鉴于此，本实用新型的目的在于提供一种穿戴设备，具有易于调节圈口尺寸的结构，从而适用于不同使用者，提高穿戴设备的通用性的同时提升穿戴设备的使用可靠性。

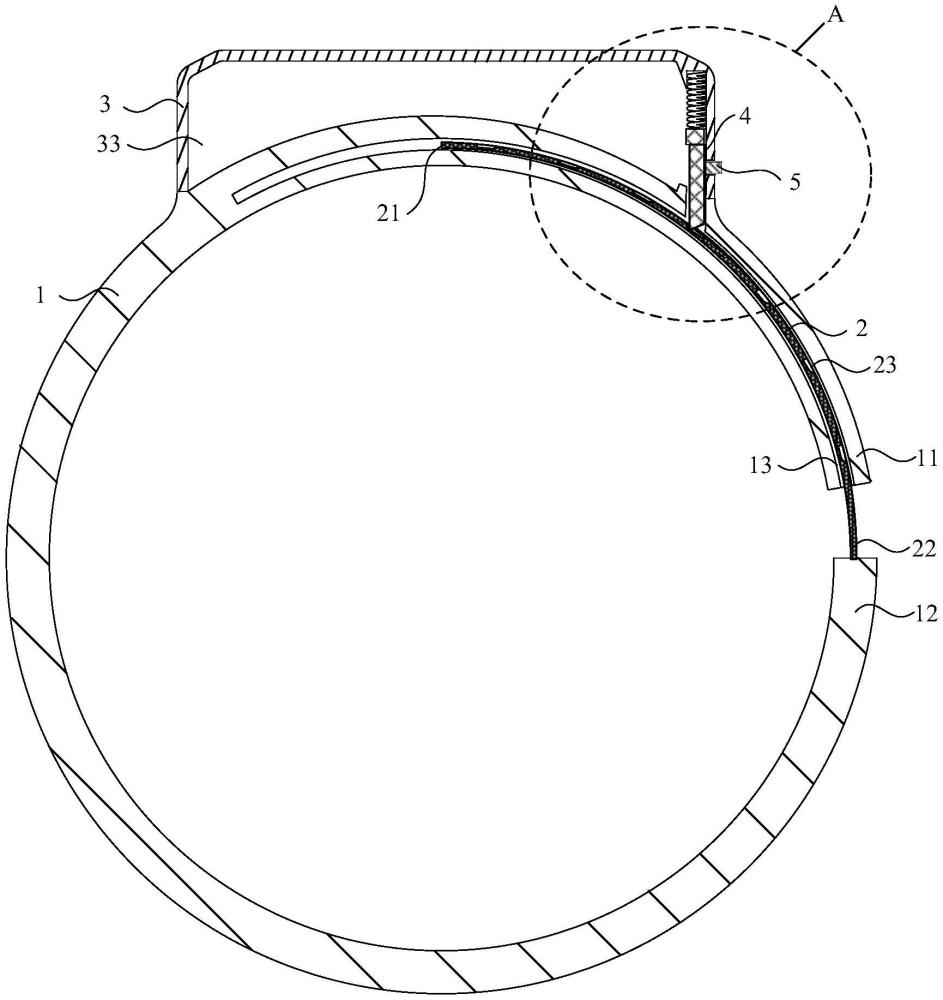

2、本实用新型提供了一种穿戴设备，穿戴设备包括：固定结构，具有第一端、第二端和设置在第一端的第一滑槽；调节片，具有与第二端连接的固定端和伸入第一滑槽的滑动端，调节片还包括至少两个限位槽；容置结构，设置在固定结构一侧，容置结构具有与第一滑槽贯通的第二滑槽；限位杆，具有限位端，限位杆至少部分活动设置在第二滑槽中，限位杆移动到第一位置，限位端伸入限位槽并对调节片限位；限位杆移动到第二位置，限位杆远离调节片。

3、进一步地，限位杆还包括驱动结构，驱动结构被配置为驱动限位杆具有向第一位置运动的趋势。

4、进一步地，驱动结构具有与第二滑槽的侧壁和或槽底抵接的弹性结构。

5、进一步地，限位杆还包括与弹性结构抵接的第一限位柱，第一限位柱垂直限位杆的轴线的方向上的尺寸大于弹性结构的尺寸。

6、进一步地，容置结构具有容置腔，第二滑槽与容置腔贯通，第一限位柱垂直限位杆的轴线的方向上的尺寸大于第二滑槽的尺寸。

7、进一步地，容置结构还包括与第二滑槽贯通的第三滑槽，穿戴设备还包括活动设置在第三滑槽中的调节杆；调节杆处于第四位置时，调节杆远离第二滑槽；调节杆从第四位置移动到第三位置，调节杆在移动中驱动限位杆向第二位置运动。

8、进一步地，限位杆靠近调节杆处具有第一抵接部，调节杆靠近限位杆的一端具有第二抵接部，第一抵接部与第二抵接部相互抵接的面倾斜设置。

9、进一步地，第一抵接部的斜面沿倾斜方向的长度大于等于第二抵接部的斜面沿倾斜方向的长度。

10、进一步地，调节杆处于第四位置时调节杆从容置结构中伸出。

11、进一步地，调节杆具有位于第二滑槽内的第二限位柱，第二限位柱垂直调节杆的轴线的方向上的尺寸大于第三滑槽的尺寸。

12、进一步地，限位槽为梯形槽，限位槽的槽口的尺寸大于限位槽的槽底的尺寸。

13、进一步地，限位槽靠近固定端一侧的侧壁倾斜设置，限位端的端部具有斜面，限位端端部的斜面和倾斜设置的侧壁的倾斜方向相同。

14、进一步地，固定结构为弧形结构，第一滑槽为与固定结构弧度相同的弧形槽。

15、本实用新型实施例公开了一种穿戴设备。该穿戴设备包括固定结构，调节片，容置结构和限位杆。固定结构和调节片组成环状结构，使用者可以通过调整调节片的滑动端伸入到固定结构的第一滑槽的位置来控制环状结构的周长。容置结构设置在调节片一侧并具有与第一滑槽贯通的第二滑槽，限位杆活动设置在第二滑槽中。当限位杆移动到第一位置，限位杆对调节片限位，使得环状结构的周长相对固定；当限位杆位于第二位置时，限位杆远离调节片。本实用新型实施例通过上述设置，提供了一种可以调节圈口尺寸的穿戴设备，可以适配更多使用者佩戴或同一使用者佩戴在不同位置，并且提升使用者佩戴穿戴设备时穿戴设备运行的可靠性。

1.一种穿戴设备，其特征在于，所述穿戴设备包括：

2.根据权利要求1所述的穿戴设备，其特征在于，所述限位杆(4)还包括驱动结构(42)，所述驱动结构(42)被配置为驱动所述限位杆(4)具有向所述第一位置运动的趋势。

3.根据权利要求2所述的穿戴设备，其特征在于，所述驱动结构(42)具有与所述第二滑槽(31)的侧壁和或槽底抵接的弹性结构(421)。

4.根据权利要求3所述的穿戴设备，其特征在于，限位杆(4)还包括与所述弹性结构(421)抵接的第一限位柱(422)，所述第一限位柱(422)垂直所述限位杆(4)的轴线的方向上的尺寸大于所述弹性结构(421)的尺寸。

5.根据权利要求4所述的穿戴设备，其特征在于，所述容置结构(3)具有容置腔(33)，所述第二滑槽(31)与所述容置腔(33)贯通，所述第一限位柱(422)垂直所述限位杆(4)的轴线的方向上的尺寸大于所述第二滑槽(31)的尺寸。

6.根据权利要求1所述的穿戴设备，其特征在于，所述容置结构(3)还包括与所述第二滑槽(31)贯通的第三滑槽(32)，所述穿戴设备还包括活动设置在所述第三滑槽(32)中的调节杆(5)；

7.根据权利要求6所述的穿戴设备，其特征在于，所述限位杆(4)靠近所述调节杆(5)处具有第一抵接部(43)，所述调节杆(5)靠近所述限位杆(4)的一端具有第二抵接部(51)，所述第一抵接部(43)与所述第二抵接部(51)相互抵接的面倾斜设置。

8.根据权利要求7所述的穿戴设备，其特征在于，所述第一抵接部(43)的斜面沿倾斜方向的长度大于等于所述第二抵接部(51)的斜面沿倾斜方向的长度。

9.根据权利要求7所述的穿戴设备，其特征在于，所述调节杆(5)处于所述第四位置时所述调节杆(5)从所述容置结构(3)中伸出。

10.根据权利要求6-9中任一项所述的穿戴设备，其特征在于，所述调节杆(5)具有位于所述第二滑槽(31)内的第二限位柱(52)，所述第二限位柱(52)垂直所述调节杆(5)的轴线的方向上的尺寸大于所述第三滑槽(32)的尺寸。

11.根据权利要求1所述的穿戴设备，其特征在于，所述限位槽(23)为梯形槽，所述限位槽(23)的槽口的尺寸大于所述限位槽(23)的槽底的尺寸。

12.根据权利要求11所述的穿戴设备，其特征在于，所述限位槽(23)靠近所述固定端(22)一侧的侧壁倾斜设置，所述限位端(41)的端部具有斜面，所述限位端(41)端部的所述斜面和所述倾斜设置的侧壁的倾斜方向相同。

13.根据权利要求1所述的穿戴设备，其特征在于，所述固定结构(1)为弧形结构，所述第一滑槽(13)为与所述固定结构(1)弧度相同的弧形槽。
