一种具有辅助限位功能的游艇背包的制作方法

本技术涉及背包，尤其涉及一种具有辅助限位功能的游艇背包。

背景技术：

1、背包指背在背上的包，材质以多样化，真皮、塑料材质、涤纶、帆布、尼龙、棉麻等质地的箱包。在越来越标榜个性的时期，简约、复古、卡通等各类风格也从不同侧面迎合时尚人士张扬个性的需求。

2、在背包使用的过程中，使用者容易将背包底部忘记紧固，使得去游玩时导致无法解放双手去对背包底部紧固，比如坐摩托车，游艇等，使得使用者无法第一时间对背包底部进行固定，并且背包在使用时底端反复晃动，使得使用者重心不稳，导致使用者失去平衡。

3、因此，有必要提供一种具有辅助限位功能的游艇背包解决上述技术问题。

技术实现思路

1、本实用新型提供一种具有辅助限位功能的游艇背包，解决了现有的背包无法提醒使用者使用第一连接带和第二连接带，使得使用者无法第一时间对背包底部进行固定，并且背包在使用时底端反复晃动，使得使用者重心不稳，导致使用者失去平衡的问题。

2、为解决上述技术问题，本实用新型提供的具有辅助限位功能的游艇背包，包括背包主体，所述背包主体的一侧连接有背包带，所述背包带内部设置有支撑筒，所述支撑筒的侧表面固定连接有复位弹簧，并且支撑筒的侧表面设置有触发开关，所述复位弹簧的一端固定连接有挤压柱，所述背包主体的一侧连接有第一连接带和第二连接带，所述第一连接带一端固定连接有限位框，所述限位框的内部侧表面固定连接有限位弹簧，并且限位框的内部侧表面设置有控制开关，所述限位弹簧的一端固定连接有限位板，所述限位框上螺纹连接有螺纹柱，所述螺纹柱上端固定连接有支撑板，所述支撑板上转动连接有转动环，所述第二连接带的一端连接有连接板，所述连接板的一侧固定连接有卡接板，所述卡接板上开设有螺纹槽。

3、优选的，所述背包主体一侧设置有警报器，所述支撑筒为半封闭状态，所述复位弹簧位于所述支撑筒内部侧表面与所述挤压柱之间。

4、优选的，所述触发开关位于所述复位弹簧的内部，并且触发开关位于所述挤压柱的一侧。

5、优选的，所述第一连接带和第二连接带位于背包主体的底部，所述限位框的内部侧表面与所述卡接板的侧表面滑动连接，所述控制开关位于所述限位弹簧的内部，并且控制开关位于所述限位板的一侧。

6、优选的，所述限位板与所述限位框滑动连接，并且限位板位于所述螺纹柱底端的一侧。

7、优选的，所述转动环为半圆形状，所述螺纹柱与所述螺纹槽相适配。

8、优选的，所述卡接板与所述限位框内部相适配。

9、与相关技术相比较，本实用新型提供的具有辅助限位功能的游艇背包具有如下有益效果：

10、本实用新型提供一种具有辅助限位功能的游艇背包，通过使用者将背包带挂在肩膀上，使得带动挤压柱挤压使用者的肩膀，使得挤压柱的一端向支撑筒的内部移动，使得挤压柱的一端挤压触发开关，使得警报器发出声音，进而可以提醒使用者使用第一连接带和第二连接带，避免了现有的背包无法提醒使用者使用第一连接带和第二连接带，使得使用者无法第一时间对背包底部进行固定，随后利用螺纹柱进入螺纹槽的内部对卡接板固定，使得螺纹柱和卡接板将第一连接带和第二连接带限位在使用者身体外部，进而可以将背包的底部与使用者身体贴合，避免了现有的背包在使用时底端反复晃动，使得使用者重心不稳，导致使用者失去平衡。

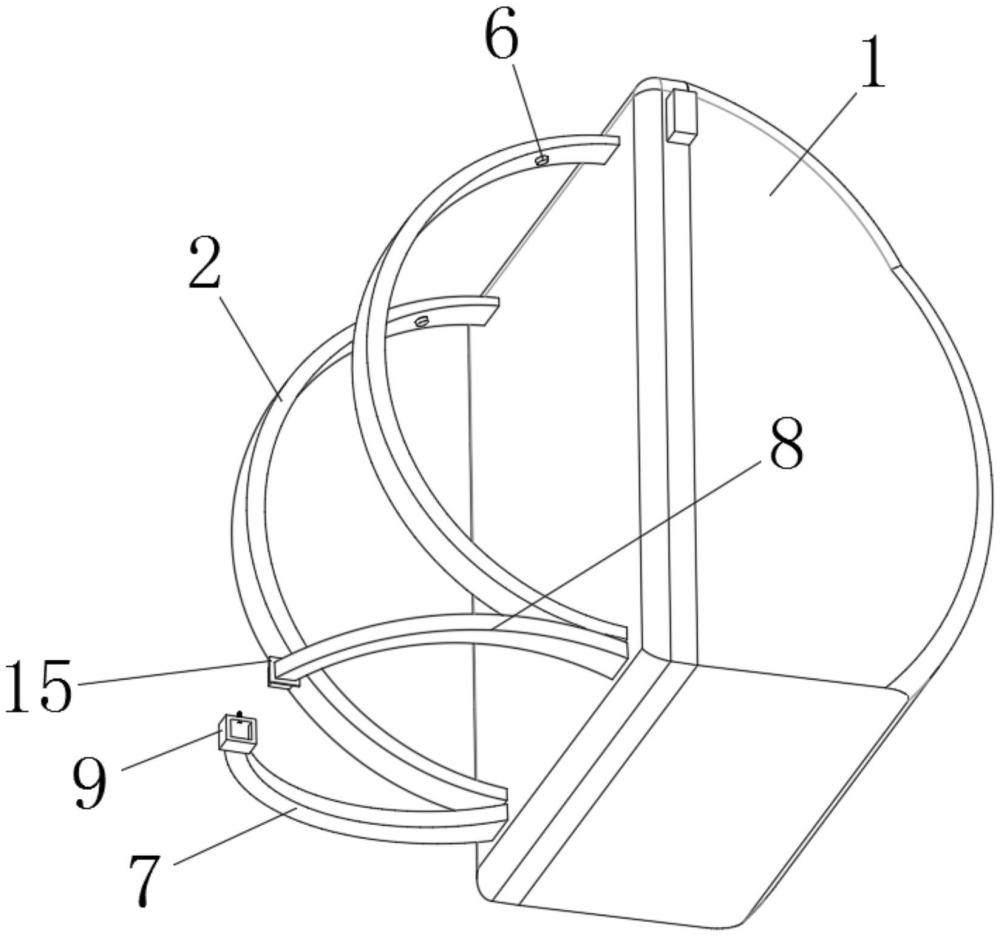

1.一种具有辅助限位功能的游艇背包，包括背包主体(1)，其特征在于，所述背包主体(1)的一侧连接有背包带(2)，所述背包带(2)内部设置有支撑筒(3)，所述支撑筒(3)的侧表面固定连接有复位弹簧(4)，并且支撑筒(3)的侧表面设置有触发开关(5)，所述复位弹簧(4)的一端固定连接有挤压柱(6)，所述背包主体(1)的一侧连接有第一连接带(7)和第二连接带(8)，所述第一连接带(7)一端固定连接有限位框(9)，所述限位框(9)的内部侧表面固定连接有限位弹簧(10)，并且限位框(9)的内部侧表面设置有控制开关(91)，所述限位弹簧(10)的一端固定连接有限位板(11)，所述限位框(9)上螺纹连接有螺纹柱(12)，所述螺纹柱(12)上端固定连接有支撑板(13)，所述支撑板(13)上转动连接有转动环(14)，所述第二连接带(8)的一端连接有连接板(15)，所述连接板(15)的一侧固定连接有卡接板(16)，所述卡接板(16)上开设有螺纹槽(17)。

2.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述背包主体(1)一侧设置有警报器，所述支撑筒(3)为半封闭状态，所述复位弹簧(4)位于所述支撑筒(3)内部侧表面与所述挤压柱(6)之间。

3.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述触发开关(5)位于所述复位弹簧(4)的内部，并且触发开关(5)位于所述挤压柱(6)的一侧。

4.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述第一连接带(7)和第二连接带(8)位于背包主体(1)的底部，所述限位框(9)的内部侧表面与所述卡接板(16)的侧表面滑动连接，所述控制开关(91)位于所述限位弹簧(10)的内部，并且控制开关(91)位于所述限位板(11)的一侧。

5.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述限位板(11)与所述限位框(9)滑动连接，并且限位板(11)位于所述螺纹柱(12)底端的一侧。

6.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述转动环(14)为半圆形状，所述螺纹柱(12)与所述螺纹槽(17)相适配。

7.根据权利要求1所述的具有辅助限位功能的游艇背包，其特征在于，所述卡接板(16)与所述限位框(9)内部相适配。
