一种运动水壶的制作方法

本技术涉及一种水壶,更具体地说，它涉及一种运动水壶。

背景技术：

1、随着社会的发展，人们生活水平的提高，越来越多的人在工作、学习之余到户外去活动，而无论是什么样的户外活动，因此设计一款便携式户外水瓶对户外运动爱好者的需求非常重要。

2、目前，市场上的水瓶虽然能满足人们的户外运动后的饮水需求，但是壶内的灌水与倒水通常需要拧开壶盖，方便程度大大降低，且在运动的过程中，水壶整体会松动导致密封性降低，从而使水洒出。

技术实现思路

1、针对现有技术存在的不足，本实用新型的目的在于提供一种换水方便，且在运动过程中防止水洒出的一种运动水壶。

2、为实现上述目的，本实用新型提供了如下技术方案：一种运动水壶，包括壶身以及设置于壶身顶部的壶盖，壶盖顶部贯通设有用于饮水的出水口，所述壶盖包括与壶身可拆卸连接的换水口以及设置于换水口顶部，与换水口可拆卸连接的饮水部，所述饮水部两端分别设有用于固定的卡扣结构，饮水部通过卡扣结构与换水口可拆卸连接。

3、通过采用上述技术方案，壶身的灌水与倒水通过换水口实现，不需要拧开壶盖，便捷性提高，且换水口与饮水部的拆装通过按动饮水部上的卡扣实现，不需要触碰出水口，保证了出水口的卫生。

4、本实用新型进一步设置为：所述的卡扣结构包括设置于饮水部内的卡板，设置于饮水部顶端的按压键以及设置于卡板与按压键之间的弹簧，所述卡板延伸出饮水部形成扣点，所述换水口内壁设有与扣点相匹配的卡槽。

5、通过采用上述技术方案，饮水部的扣点与卡槽相匹配，连接牢固，且卡板与按压键之间设有弹簧，保证了扣点的回弹，增强了饮水部与换水口之间连接的可靠性。

6、本实用新型进一步设置为：所述的壶盖底部设有内螺纹，所述壶身顶部设有外螺纹，所述内螺纹与外螺纹相匹配，且所述壶盖底部还设有用于密封的硅胶圈，所述换水口一端设有扭簧，所述饮水部顶部还设有密封帽，所述密封帽一端通过扭簧与密封帽转动连接，另一端通过按钮与饮水部可拆卸连接，所述按钮上端还设有用于固定密封帽的环形圈，所述密封帽内设有硅胶密封盖，且密封盖的位置与出水口的位置相匹配。

7、通过采用上述技术方案，壶身与壶盖连接牢固，防止在运动过程中发生脱落，且壶身与壶盖以及出水口与密封帽之间设有硅胶密封盖，能有效防止水洒出，所述的按钮与扭簧互相配合，打开与使用水壶方便，且密封帽通过环形圈固定，防止外力因素导致密封帽弹出。

8、本实用新型进一步设置为：所述的壶身上端还设有用于抓握的提手，所述壶身、壶盖与提手的材料为塑料。

9、通过采用上述技术方案，水壶整体通过提手抓握，携带方便，且壶身、壶盖与提手由塑料材料制成，整体重量轻，方便用户外出携带与使用，同时塑料材料防摔性能较好，安全性与经济性大大提升。

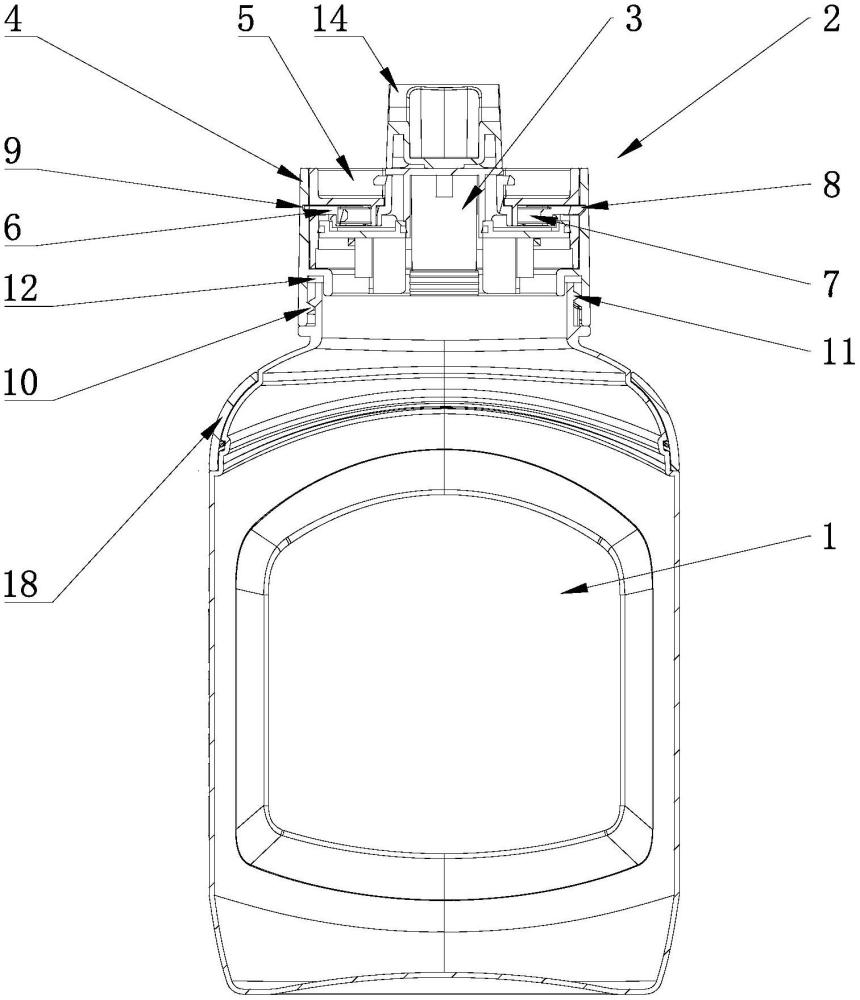

1.一种运动水壶，包括壶身(1)以及设置于壶身(1)顶部的壶盖(2)，壶盖(2)顶部贯通设有用于饮水的出水口(3)，其特征在于，所述壶盖(2)包括与壶身(1)可拆卸连接的换水口(4)以及设置于换水口(4)顶部，与换水口(4)可拆卸连接的饮水部(5)，所述饮水部(5)两端分别设有用于固定的卡扣结构，饮水部(5)通过卡扣结构与换水口(4)可拆卸连接。

2.根据权利要求1所述的一种运动水壶，其特征在于，所述卡扣结构包括设置于饮水部(5)内的卡板(6)，设置于饮水部(5)顶端的按压键以及设置于卡板(6)与按压键之间的弹簧(7)，所述卡板(6)延伸出饮水部(5)形成扣点(8)，所述换水口(4)内壁设有与扣点(8)相匹配的卡槽(9)。

3.根据权利要求1所述的一种运动水壶，其特征在于，所述壶盖(2)底部设有内螺纹(10)，所述壶身(1)顶部设有外螺纹(11)，所述内螺纹(10)与外螺纹(11)相匹配，且所述壶盖(2)底部还设有用于密封的硅胶圈(12)。

4.根据权利要求1所述的一种运动水壶，其特征在于，所述换水口(4)一端设有扭簧(13)，所述饮水部(5)顶部还设有密封帽(14)，所述密封帽(14)一端通过扭簧(13)与密封帽(14)转动连接，另一端通过按钮(15)与饮水部(5)可拆卸连接，所述按钮(15)上端还设有用于固定密封帽(14)的环形圈(16)。

5.根据权利要求4所述的一种运动水壶，其特征在于，所述密封帽(14)内设有硅胶密封盖(17)，且密封盖(17)的位置与出水口(3)的位置相匹配。

6.根据权利要求1所述的一种运动水壶，其特征在于，所述壶身(1)上端还设有用于抓握的提手(18)。

7.根据权利要求6所述的一种运动水壶，其特征在于，所述壶身(1)、壶盖(2)与提手(18)的材料为塑料。
