鞋子防穿刺性能检验装置的制作方法

2025-06-15 09:40:03 138次浏览
鞋子防穿刺性能检验装置的制作方法

本技术涉及一种鞋子质检装置,特别涉及一种鞋子防穿刺性能检验装置。


背景技术:

1、鞋子的防穿刺性也是重要功能之一,在生活中难免会见到地面会有钉子等尖锐物,在人没有察觉的情况下一旦踩中,导致刺穿脚部则很容易会引发破伤风,会带来难以想象的危险。

2、在现有技术中,多数的防穿刺性能检测装置只能对鞋子单点进行防穿刺性能的检测,检测位置过于单一,单点的检测使鞋子的防穿刺性不能得到靠谱的结果,如果需要进行不同穿刺位置的检测,一般采用手动拆卸后进行调整物料位置再重新装夹,操作麻烦且有操作危险性,不准确的防穿刺性能容易使穿着者在踩到尖锐物的时候任然容易使脚底被刺穿,容易感染破伤风,危机生命安全。


技术实现思路

1、本实用新型的目的是提供一种能检测鞋子多个位置防穿刺性能的检测装置。

2、本实用新型的上述技术目的是通过以下技术方案得以实现的:一种鞋子防穿刺性能检验装置,包括机架、夹紧件和穿刺头,所述夹紧件安装于机架且形成有夹紧间隙,所述穿刺头能在夹紧间隙内进行穿刺,所述夹紧件包括设于机架上的u型夹紧座,所述夹紧间隙位于u型夹紧座之间,所述夹紧间隙一侧设有转动连接于u型夹紧座的顶紧块,另一侧转动设有配合顶紧块固定物料并使物料转动于夹紧间隙的缓冲块,所述顶紧块由气缸驱动调节夹紧间隙大小,所述u型夹紧座上设有限制顶紧块和缓冲块转动的限位件。

3、通过采用上述技术方案,通过气缸驱动顶紧块靠近缓冲块,用缓冲块和顶紧块将物料进行顶紧,然后调节压紧夹上的调节螺杆控制夹爪压紧物料,由于顶紧块可以在u型夹紧座内转动,可以通过转动物料实现穿刺位置的切换,当无需进行角度切换时,可以用限位件将转动功能进行锁定,使物料在被穿刺时顶紧块和缓冲块转动导致穿刺偏移或者导致穿刺头损坏。以上能够实现能够更换检测的穿刺位置,且无需手动夹持,使鞋底的防穿刺性能更加全面和可靠,保证了鞋的安全性。

4、进一步设置为:所述的机架还包括转动连接于机架底部并与u型夹紧座固定连接的水平转向盘,所述水平转向盘由驱动件驱动。

5、进一步设置为:所述水平转向盘上设有若干滚珠,所述滚珠位于水平转向盘背向u型夹紧座的一侧。

6、进一步设置为:所述限位件包括设置于顶紧块背向夹紧间隙一侧的第一限位凸起以及设置于缓冲块背向夹紧间隙一侧的第二限位凸起,所述u型夹紧座内滑移有第一限位块,所述第一限位块一侧设置有限制第一限位凸起转动的第一限位齿块,所述u型夹紧座内设有限制第二限位凸起的第二限位齿面。

7、进一步设置为:所述第一限位块的操作件贯穿u型夹紧座位于外侧。

8、进一步设置为:所述u型夹紧座上设有轴向限位块和复位弹簧,所述轴向限位块位于供第一限位块滑动的槽口,所述复位弹簧连接第一限位块和轴向限位块。

9、进一步设置为:所述缓冲块与第二限位齿面之间还连接有弹簧。

10、进一步设置为:所述夹紧件还包括位于顶紧块和缓冲块靠近夹紧间隙一侧的压紧夹,所述压紧夹之间有压紧间隙,所述压紧夹上还设有调节螺杆和夹爪,所述调节螺杆控制夹爪并调节压紧间隙大小。

11、进一步设置为:所述穿刺头能在机架上水平移动。

12、综上所述,本实用新型具有以下有益效果:能够通过顶紧块和缓冲块的转动带动物料转动,切换不同的穿刺角度,通过水平转向盘的的转动切换物料的方向,通过移动穿刺头,切换穿刺位置,依次实现不同点位的穿刺性能检测,提高穿刺性能的准确性和可靠性,保证了鞋子的安全。



技术特征:

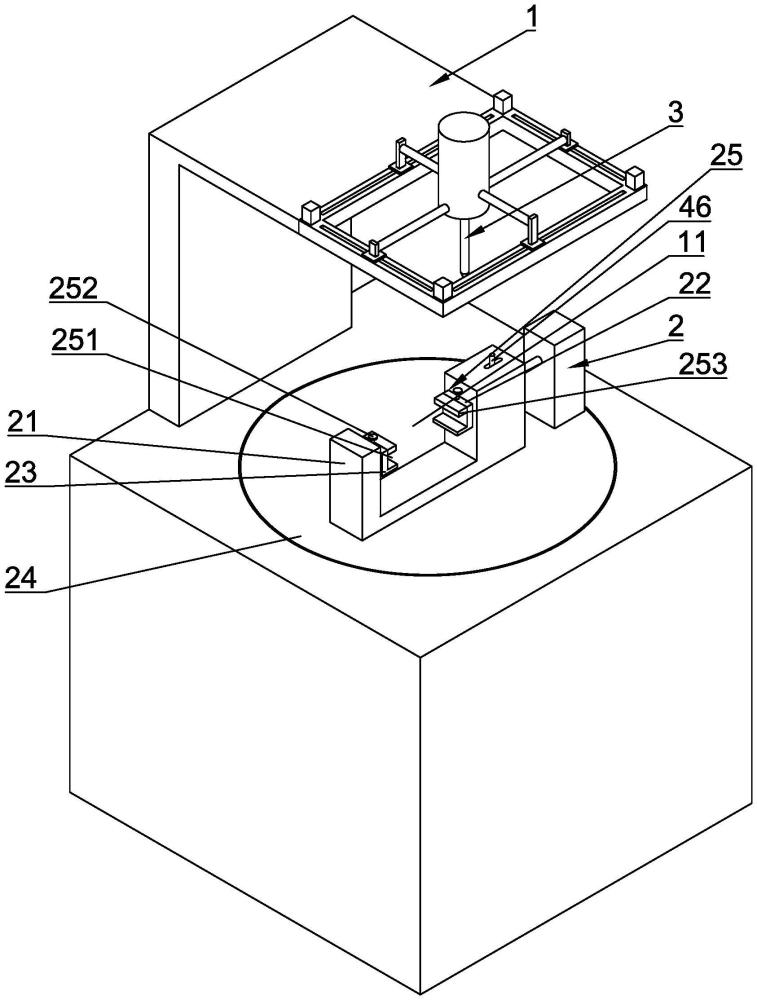

1.一种鞋子防穿刺性能检验装置,包括机架(1)、夹紧件(2)和穿刺头(3),所述夹紧件(2)安装于机架(1)且形成有夹紧间隙(11),所述穿刺头(3)能对夹紧间隙(11)内进行穿刺,其特征在于:所述夹紧件(2)包括设于机架(1)上的u型夹紧座(21),所述夹紧间隙(11)位于u型夹紧座(21)之间,所述夹紧间隙(11)一侧设有转动连接于u型夹紧座(21)的顶紧块(22),另一侧转动设有配合顶紧块(22)固定物料并使物料转动于夹紧间隙(11)的缓冲块(23),所述顶紧块(22)由气缸驱动调节夹紧间隙(11)大小,所述u型夹紧座(21)上设有限制顶紧块(22)和缓冲块(23)转动的限位件(4)。

2.根据权利要求1所述的鞋子防穿刺性能检验装置,其特征在于:所述机架(1)还包括转动连接于机架(1)底部并与u型夹紧座(21)固定连接的水平转向盘(24),所述水平转向盘(24)由驱动件驱动。

3.根据权利要求2所述的鞋子防穿刺性能检验装置,其特征在于:所述水平转向盘(24)上设有若干滚珠(241),所述滚珠(241)位于水平转向盘(24)背向u型夹紧座(21)的一侧。

4.根据权利要求1所述的鞋子防穿刺性能检验装置,其特征在于:所述限位件(4)包括设置于顶紧块(22)背向夹紧间隙(11)一侧的第一限位凸起(41)以及设置于缓冲块(23)背向夹紧间隙(11)一侧的第二限位凸起(42),所述u型夹紧座(21)内滑移有带凸耳的第一限位块(43),所述第一限位块(43)一侧设置有限制第一限位凸起(41)转动的第一限位齿块(44),所述u型夹紧座(21)内设有限制第二限位凸起(42)的第二限位齿面(45)。

5.根据权利要求4所述的鞋子防穿刺性能检验装置,其特征在于:所述第一限位块(43)上设有操作件(46)并延伸至u型夹紧座(21)外界,所述u型夹紧座(21)上开设有供操作件(46)滑移的滑移槽。

6.根据权利要求4所述的鞋子防穿刺性能检验装置,其特征在于:所述u型夹紧座(21)上设有轴向限位块(47)和复位弹簧(48),所述轴向限位块(47)位于供第一限位块(43)滑动的槽口,所述复位弹簧(48)连接第一限位块(43)和轴向限位块(47)。

7.根据权利要求4所述的鞋子防穿刺性能检验装置,其特征在于:所述缓冲块(23)与第二限位齿面(45)之间还连接有弹簧。

8.根据权利要求1所述的鞋子防穿刺性能检验装置,其特征在于:所述夹紧件(2)还包括位于顶紧块(22)和缓冲块(23)靠近夹紧间隙(11)一侧的压紧夹(25),所述压紧夹(25)之间有压紧间隙(251),所述压紧夹(25)上还设有调节螺杆(252)和夹爪(253),所述调节螺杆(252)控制夹爪(253)调节压紧间隙(251)大小。

9.根据权利要求1所述的鞋子防穿刺性能检验装置,其特征在于:所述穿刺头(3)能在机架(1)上水平移动。


技术总结
本技术公开了一种鞋子防穿刺性能检验装置,包括机架、夹紧件和穿刺头,所述夹紧件安装于机架且形成有夹紧间隙,所述穿刺头能在夹紧间隙内进行穿刺,所述夹紧件包括设于机架上的U型夹紧座,所述夹紧间隙位于U型夹紧座之间,所述夹紧间隙一侧设有转动连接于U型夹紧座的顶紧块,另一侧转动设有配合顶紧块固定物料并使物料转动于夹紧间隙的缓冲块,所述顶紧块由气缸驱动调节夹紧间隙大小,所述U型夹紧座上设有限制顶紧块和缓冲块转动的限位件。由于顶紧块可以在U型夹紧座内转动,可以用限位件将转动功能进行锁定。以上能够实现能够更换检测的穿刺位置,且无需手动夹持,使鞋底的防穿刺性能更加全面和可靠,保证了鞋的安全性。

技术研发人员:巫迎春
受保护的技术使用者:温州市亿方鞋业有限公司
技术研发日:20240106
技术公布日:2024/9/2
文档序号 : 【 39242627 】

技术研发人员:巫迎春
技术所有人:温州市亿方鞋业有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
