一种带LED照明和饰品收纳功能的化妆镜的制作方法

本技术涉及化妆镜，具体为一种带led照明和饰品收纳功能的化妆镜。

背景技术：

1、化妆镜是镜子的一种分类，主要指造型精致、便于携带的小镜子，也可是固定在墙上便于化妆的镜子。另外也指化妆用的台式镜，也称梳妆镜。化妆镜和镜子的主要区别在于，化妆镜都带有一面不同比例的放大面。这样便于化妆者看清所照部分的细微之处，目前市面上的化妆镜其功能单一，不具备照明和收纳的功能，从而不能满足人们日益增长的使用需求。

技术实现思路

1、本实用新型的目的在于提供一种带led照明和饰品收纳功能的化妆镜，具备照明收纳的优点，解决了上述背景技术提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种带led照明和饰品收纳功能的化妆镜，包括底座，所述底座的顶部固定连接有镜框，所述镜框的两侧均开设有收纳口，收纳口的内腔设置有柜筒，所述柜筒的上下两侧的两端均固定连接有第一导轨支架，所述第一导轨支架的表面固定连接有上下导轨，所述上下导轨远离第一导轨支架一侧的两端均固定连接有第二导轨支架，所述第二导轨支架的另一侧通过螺栓与镜框的内壁固定连接，所述镜框的表面四周均粘结有背胶，所述背胶的表面粘结有镜片，所述镜片的表面固定连接有灯泡，所述镜片表面的底部固定连接有pcb开关电路板，所述pcb开关电路板背面的两侧均固定连接有端子板，所述端子板的另一端通过导线分别固定连接有dc插头和usb插头，左右两侧的柜筒内腔分别固定连接有第一收纳盒和第二收纳盒。

3、优选的，所述柜筒的表面固定连接有拉环，所述拉环的表面套设有橡胶套。

4、优选的，所述镜框的背面通过螺栓固定连接有背板，所述背板采用mdf制成。

5、优选的，所述镜片的表面开设有安装孔，所述灯泡安装于安装孔的内腔，且灯泡的背面通过导线电性连接。

6、优选的，所述镜框右侧的底部开设有第一通孔和第二通孔，所述dc插头和usb插头分别安装于第一通孔和第二通孔的内腔。

7、优选的，所述柜筒与镜框接触的一面固定连接有密封圈，且密封圈采用高弹性橡胶制成。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型通过上下导轨、第一导轨支架和第二导轨支架将柜筒与镜框组合成为一个抽屉结构，然后通过将第一收纳盒和第二收纳盒安装于柜筒的内腔，从而能够形成一个具备分类收纳功能的抽屉，同时通过dc插头和usb插头可实现多种供电方式，通电后，通过操作pcb开关电路板，即可实现对灯泡的开关、亮度操作，通过采用本设备，能够实现化妆镜功能的同时还能够实现照明的功能，从而能够保证化妆工作的快速进行，同时还具备分类收纳的功能，能够将化妆品进行收纳，不用放置在化妆台的表面，避免掉落的情况，给化妆工作带来了极大的便利。

10、2、本实用新型通过设置拉环，能够便于抽拉柜筒，通过设置背板，能够对镜框的背面进行密封，通过设置密封圈，能够保证柜筒与镜框之间缝隙的密封性。

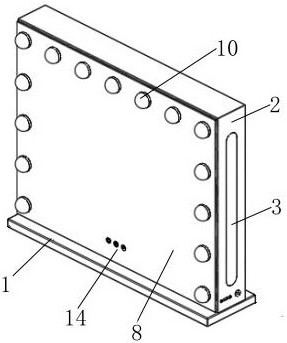

1.一种带led照明和饰品收纳功能的化妆镜，包括底座（1），其特征在于：所述底座（1）的顶部固定连接有镜框（2），所述镜框（2）的两侧均开设有收纳口，收纳口的内腔设置有柜筒（3），所述柜筒（3）的上下两侧的两端均固定连接有第一导轨支架（6），所述第一导轨支架（6）的表面固定连接有上下导轨（5），所述上下导轨（5）远离第一导轨支架（6）一侧的两端均固定连接有第二导轨支架（7），所述第二导轨支架（7）的另一侧通过螺栓与镜框（2）的内壁固定连接，所述镜框（2）的表面四周均粘结有背胶（9），所述背胶（9）的表面粘结有镜片（8），所述镜片（8）的表面固定连接有灯泡（10），所述镜片（8）表面的底部固定连接有pcb开关电路板（14），所述pcb开关电路板（14）背面的两侧均固定连接有端子板（15），所述端子板（15）的另一端通过导线分别固定连接有dc插头（12）和usb插头（13），左右两侧的柜筒（3）内腔分别固定连接有第一收纳盒（16）和第二收纳盒（17）。

2.根据权利要求1所述的一种带led照明和饰品收纳功能的化妆镜，其特征在于：所述柜筒（3）的表面固定连接有拉环（4），所述拉环（4）的表面套设有橡胶套。

3.根据权利要求1所述的一种带led照明和饰品收纳功能的化妆镜，其特征在于：所述镜框（2）的背面通过螺栓固定连接有背板（11），所述背板（11）采用mdf制成。

4.根据权利要求1所述的一种带led照明和饰品收纳功能的化妆镜，其特征在于：所述镜片（8）的表面开设有安装孔，所述灯泡（10）安装于安装孔的内腔，且灯泡（10）的背面通过导线电性连接。

5.根据权利要求1所述的一种带led照明和饰品收纳功能的化妆镜，其特征在于：所述镜框（2）右侧的底部开设有第一通孔和第二通孔，所述dc插头（12）和usb插头（13）分别安装于第一通孔和第二通孔的内腔。

6.根据权利要求1所述的一种带led照明和饰品收纳功能的化妆镜，其特征在于：所述柜筒（3）与镜框（2）接触的一面固定连接有密封圈，且密封圈采用高弹性橡胶制成。
