一种具有防水效果的书包的制作方法

本技术涉及书包，具体为一种具有防水效果的书包。

背景技术：

1、书包是一种用于携带书籍、文件、文具等物品的背包式袋子；它通常由一块布料或其他耐用材料制成，配有一个或多个口袋、拉链、扣子或其他封闭装置，以便组织和容纳物品。

2、一般学生用来携带书籍时都会使用到书包，为了防止书包进水，现在的大多书包的布料都是由防水布料构成的，目前现在的大多书包的布料虽然可以防水，但是书包上都会有拉链，如果遇到下雨，雨水会顺着拉链渗入到书包的内部，因此也可能会造成书包内的书籍被雨水浸湿的情况，实用性不佳；因此，为了解决上述问题，特此提出一种具有防水效果的书包。

技术实现思路

1、本实用新型主要是解决上述现有技术所存在的技术问题，提供一种具有防水效果的书包。

2、为实现上述目的，本实用新型提供如下技术方案：一种具有防水效果的书包，包括包体、隐藏遮盖机构和收纳机构，所述隐藏遮盖机构设置在包体的外侧，所述隐藏遮盖机构包括收纳架，所述收纳架的内部开设有放置槽，所述放置槽的内部设置有第一雨布，所述放置槽的内部两边固定连接有第二雨布，所述收纳架的内部贯穿开设有第一卡槽，所述第一卡槽的内部设置有弹性卡扣，所述弹性卡扣的一侧固定连接有第一盖板，所述第一盖板的一侧表面开设有固定槽，所述固定槽的内部设置有第二盖板，第一雨布及第二雨布均收卷在放置槽内，收纳架设置在包体的两侧及上侧的位置，第二盖板的两端固定在固定槽内。

3、优选的，所述第一雨布设置在放置槽内部的上侧位置，所述第一雨布及第二雨布上匀设置有拉链，所述收纳机构设置在包体的下侧，拉链设置在第一雨布的两侧及第二雨布的一侧，使得第一雨布和第二雨布可以通过拉链拼接在一起使用。

4、优选的，所述收纳机构包括卡设架，所述卡设架的内部贯穿开设有第二卡槽，所述卡设架的内部设置有收纳盒，所述收纳盒的内部开设有安装槽，所述安装槽的内部固定连接有固定块，所述固定块的两侧固定连接有弹簧，所述弹簧的一端固定连接有移动块所述移动块设置在第二卡槽的内部，所述收纳盒的下侧表面开设有扣槽，收纳盒的内部开设有空间，可以将雨衣收纳在收纳盒内以防备用，卡设架设置有两个。

5、优选的，所述收纳盒与卡设架滑动连接，所述移动块与安装槽滑动连接，移动块的一部分设置在安装槽内，一部分设置在第二卡槽内，使得可以将收纳盒与卡设架固定在一起。

6、优选的，所述包体的后侧固定连接有备用包，所述所述收纳盒的下侧表面开设有扣槽，通过扣槽的设置，方便将收纳盒从卡设架内取出，备用包可以放置一些文具盒之类的东西。

7、优选的，所述包体的前侧固定连接有背带，所述背带的一侧固定连接有连接带，所述连接带的一端固定连接有固定扣，背带和连接带均设置有两个，固定扣是通过将两个部分相互连接并插入的结构。

8、与现有技术相比，本实用新型的有益效果如下：

9、1、本实用新型通过隐藏遮盖机构的设置，首先按压弹性卡扣，使得弹性卡扣可以从第一卡槽内移出从而可以将第一盖板从收纳架的一侧取下，在将第一盖板取下时第二盖板也可以取下，这时可以将第一雨布及第二雨布从放置槽内取出展开，然后通过拉链将第一雨布及第二雨布连接在一起，从而可以将包体进行遮盖住，因此在下雨时，包体上的拉链处也不会渗入雨水，可以更好的保护书包内的书不会被雨水浸湿。

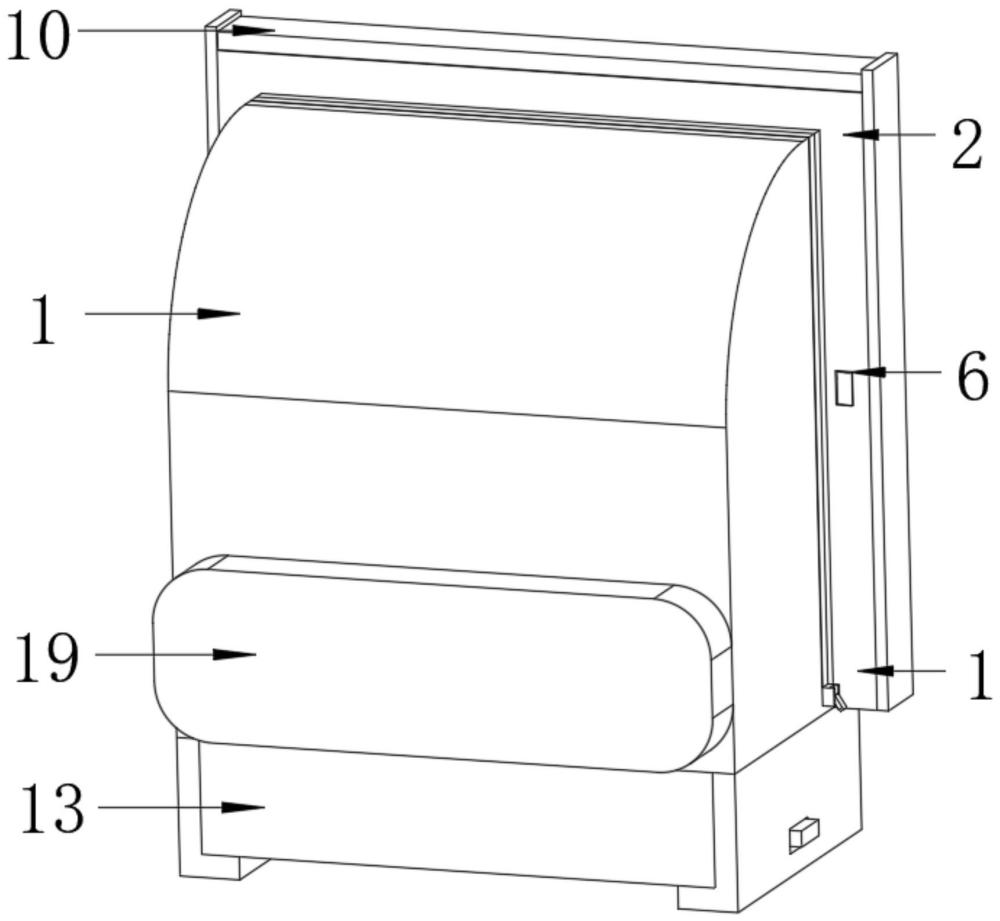

1.一种具有防水效果的书包，包括包体(1)、隐藏遮盖机构和收纳机构，其特征在于：所述隐藏遮盖机构设置在包体(1)的外侧，所述隐藏遮盖机构包括收纳架(2)，所述收纳架(2)的内部开设有放置槽(3)，所述放置槽(3)的内部设置有第一雨布(4)，所述放置槽(3)的内部两边固定连接有第二雨布(5)，所述收纳架(2)的内部贯穿开设有第一卡槽(6)，所述第一卡槽(6)的内部设置有弹性卡扣(7)，所述弹性卡扣(7)的一侧固定连接有第一盖板(8)，所述第一盖板(8)的一侧表面开设有固定槽(9)，所述固定槽(9)的内部设置有第二盖板(10)。

2.根据权利要求1所述的一种具有防水效果的书包，其特征在于：所述第一雨布(4)设置在放置槽(3)内部的上侧位置，所述第一雨布(4)及第二雨布(5)上匀设置有拉链，所述收纳机构设置在包体(1)的下侧。

3.根据权利要求1所述的一种具有防水效果的书包，其特征在于：所述收纳机构包括卡设架(11)，所述卡设架(11)的内部贯穿开设有第二卡槽(12)，所述卡设架(11)的内部设置有收纳盒(13)，所述收纳盒(13)的内部开设有安装槽(14)，所述安装槽(14)的内部固定连接有固定块(15)，所述固定块(15)的两侧固定连接有弹簧(16)，所述弹簧(16)的一端固定连接有移动块(17)所述移动块(17)设置在第二卡槽(12)的内部，所述收纳盒(13)的下侧表面开设有扣槽(18)。

4.根据权利要求3所述的一种具有防水效果的书包，其特征在于：所述收纳盒(13)与卡设架(11)滑动连接，所述移动块(17)与安装槽(14)滑动连接。

5.根据权利要求3所述的一种具有防水效果的书包，其特征在于：所述包体(1)的后侧固定连接有备用包(19)，所述收纳盒(13)的下侧表面开设有扣槽(18)。

6.根据权利要求1所述的一种具有防水效果的书包，其特征在于：所述包体(1)的前侧固定连接有背带(20)，所述背带(20)的一侧固定连接有连接带(21)，所述连接带(21)的一端固定连接有固定扣(22)。
