一种带充电功能的收纳盒的制作方法

本技术涉及充电设备，更具体地说本技术涉及一种带充电功能的收纳盒。

背景技术：

1、日常人们出行为了方便携带细小物件，会在背包内放置收纳盒。常见的收纳盒功能简单，只能够实现简单的物品收纳功能。技术人员考虑到人们日常出行还经常携带移动充电器，为此技术人员将两者结合在一起，将移动充电宝和收纳盒安装在一起。现有的带充电功能的收纳盒收纳空间较小，无法进行归类收纳，而且现有的带充电功能的收纳盒只配置有有线充电功能，无法满足使用者的各种充电需求。

技术实现思路

1、为解决上述一个或多个技术问题，本实用新型的目的在于提供一种带充电功能的收纳盒。

2、本实用新型为解决问题所采用的技术方案是：

3、一种带充电功能的收纳盒，包括第一盒体以及第二盒体，所述第一盒体用作化妆盒，所述第二盒体用作收纳盒，所述第一盒体与所述第二盒体相对的侧面内分别安装有衔接磁铁，所述第一盒体与所述第二盒体通过所述衔接磁铁相互吸合；

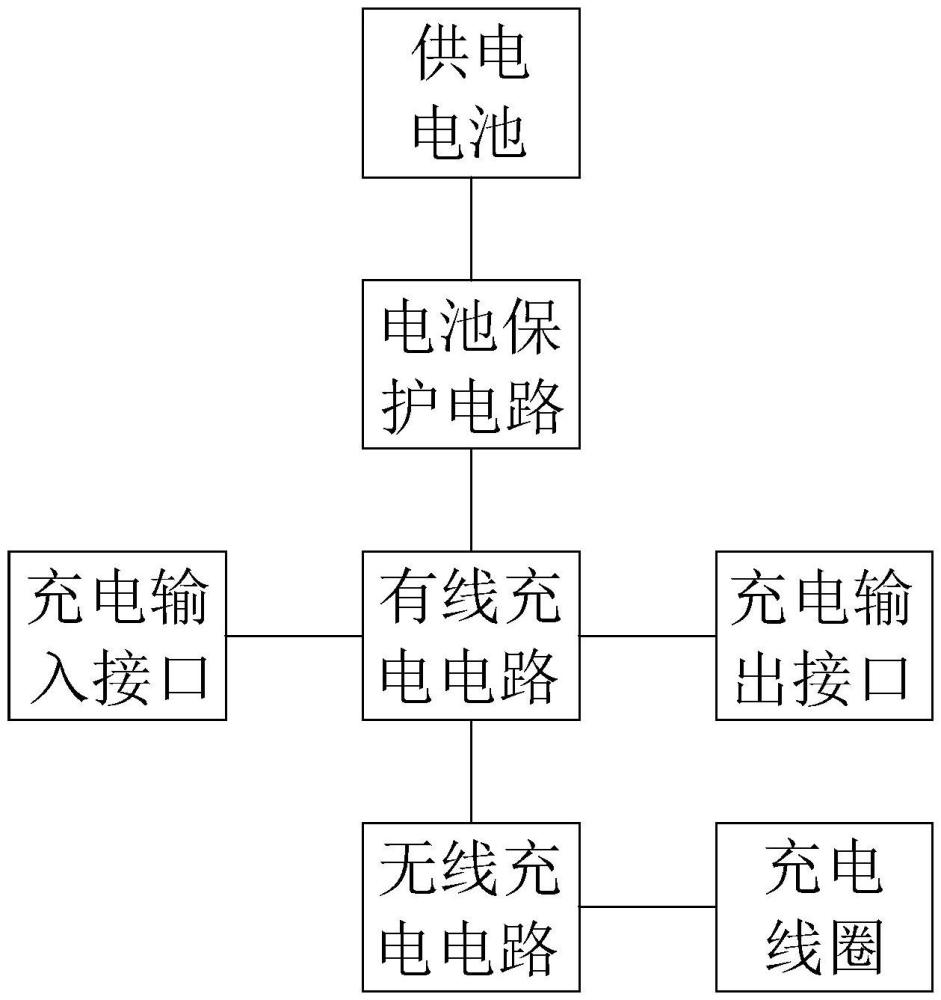

4、所述第一盒体的外壁设有充电输入接口以及充电输出接口，所述第一盒体的内部安装有充电线圈，所述第一盒体的内部安装有电路板以及供电电池，所述电路板上设有有线充电电路、无线充电电路以及电池保护电路，所述有线充电电路分别与所述充电输入接口、所述充电输出接口、所述电池保护电路以及所述无线充电电路相连，所述电池保护电路与所述供电电池相连，所述无线充电电路与所述充电线圈相连。

5、作为上述技术方案的进一步改进，所述有线充电电路包括型号为ip5353的第一充电芯片、电感l1、电容c1以及开关管q1，所述充电输出接口为type-c接口，所述第一充电芯片配置有开关节点端、控制端、公共节点端、电源端、第一检测端、第二检测端、第一快充识别端以及第二快充识别端；

6、所述第一充电芯片的电源端、第一检测端、第二检测端、第一快充识别端以及第二快充识别端分别与所述type-c接口相连，所述第一充电芯片的控制端与所述开关管q1的栅极相连，所述开关管q1的漏极与所述第一充电芯片的公共节点端相连，所述开关管q1的源极与所述充电输入接口相连，所述第一充电芯片的开关节点端与所述电感l1的一端相连，所述电感l1的另一端与所述供电电池相连，且通过所述电容c1与地端相连。

7、作为上述技术方案的进一步改进，所述电池保护电路包括型号为ip3112的电池保护芯片、开关管q2、开关管q3、电阻r1、电阻r2以及电容c2，所述电池保护芯片配置有电流检测端、充电控制端、放电控制端、正电源接入端以及负电源接入端；

8、所述电池保护芯片的正电源接入端通过所述电阻r1与所述供电电池的正极相连，所述电池保护芯片的负电源接入端与所述供电电池的负极相连，所述电容c2的两端与所述电池保护芯片的正电源接入端以及负电源接入端一一对应连接，所述电池保护芯片的电流检测端通过所述电阻r2与地端相连，所述电池保护芯片的充电控制端与所述开关管q2的栅极相连，所述电池保护芯片的放电控制端与所述开关管q3的栅极相连，所述开关管q2的源极与地端相连，所述开关管q2的漏极与所述开关管q3的漏极相连，所述开关管q3的源极与所述电池保护芯片的负电源接入端相连。

9、作为上述技术方案的进一步改进，所述开关管q2以及所述开关管q3集成在一个芯片内。

10、作为上述技术方案的进一步改进，所述无线充电电路包括型号为ip6829的第二充电芯片、电感l2、电容c3、电容c4、电容c5、电容c6、电阻r3、电阻r4以及二极管d1，所述电感l2为所述充电线圈，所述第二充电芯片配置有第一开关节点端、第二开关节点端、解调输入端以及电压输入端；

11、所述第二充电芯片的第一开关节点端先后通过所述电容c3以及所述电感l2与所述第二充电芯片的第二开关节点端相连，所述电容c4与所述电感l2并联，所述二极管d1的正极接在所述电感l2与所述电容c3的连接点，所述二极管d1的负极先后通过所述电阻r4以及所述电容c5与所述第二充电芯片的解调输入端相连，所述电阻r3的一端接在所述电阻r4与所述电容c5的连接点，所述电阻r3的另一端与地端相连，所述电容c6与所述电阻r3并联，所述第二充电芯片的电压输入端与所述有线充电电路相连。

12、作为上述技术方案的进一步改进，所述无线充电电路还包括温度采集模块，所述第二充电芯片配置有温度检测端，所述温度采集模块与所述第二充电芯片的温度检测端相连。

13、作为上述技术方案的进一步改进，所述无线充电电路还包括电量采集模块，所述第二充电芯片配置有电量采集端，所述电量采集模块分别与所述第二充电芯片的电量采集端以及所述供电电池相连。

14、作为上述技术方案的进一步改进，述无线充电电路还包括状态指示模块，所述第二充电芯片配置有指示输出端，所述第二充电芯片的指示输出端与所述状态指示模块相连。

15、本实用新型的有益效果是：本技术方案将收纳盒设计为通过衔接磁铁吸合的第一盒体与第二盒体，每个盒体都能够被设计为不同的用途，且能够提高收纳空间；本技术方案中在第一盒体内设置有线充电电路、无线充电电路以及充电保护电路，为收纳盒配置无线充电功能、有线充电功能以及电池充放电保护功能，满足使用者的各种充电需求的同时有效提高充放电过程中的安全性可靠性。

1.一种带充电功能的收纳盒，其特征在于：包括第一盒体以及第二盒体，所述第一盒体与所述第二盒体相对的侧面内分别安装有衔接磁铁；

2.根据权利要求1所述的一种带充电功能的收纳盒，其特征在于：所述有线充电电路包括型号为ip5353的第一充电芯片、电感l1、电容c1以及开关管q1，所述充电输出接口为type-c接口，所述第一充电芯片配置有开关节点端、控制端、公共节点端、电源端、第一检测端、第二检测端、第一快充识别端以及第二快充识别端；

3.根据权利要求2所述的一种带充电功能的收纳盒，其特征在于：所述电池保护电路包括型号为ip3112的电池保护芯片、开关管q2、开关管q3、电阻r1、电阻r2以及电容c2，所述电池保护芯片配置有电流检测端、充电控制端、放电控制端、正电源接入端以及负电源接入端；

4.根据权利要求3所述的一种带充电功能的收纳盒，其特征在于：所述开关管q2以及所述开关管q3集成在一个芯片内。

5.根据权利要求1所述的一种带充电功能的收纳盒，其特征在于：所述无线充电电路包括型号为ip6829的第二充电芯片、电感l2、电容c3、电容c4、电容c5、电容c6、电阻r3、电阻r4以及二极管d1，所述电感l2为所述充电线圈，所述第二充电芯片配置有第一开关节点端、第二开关节点端、解调输入端以及电压输入端；

6.根据权利要求5所述的一种带充电功能的收纳盒，其特征在于：所述无线充电电路还包括温度采集模块，所述第二充电芯片配置有温度检测端，所述温度采集模块与所述第二充电芯片的温度检测端相连。

7.根据权利要求6所述的一种带充电功能的收纳盒，其特征在于：所述无线充电电路还包括电量采集模块，所述第二充电芯片配置有电量采集端，所述电量采集模块分别与所述第二充电芯片的电量采集端以及所述供电电池相连。

8.根据权利要求7所述的一种带充电功能的收纳盒，其特征在于：所述无线充电电路还包括状态指示模块，所述第二充电芯片配置有指示输出端，所述第二充电芯片的指示输出端与所述状态指示模块相连。
