一种羽绒服压合装置的制作方法

本技术属于羽绒服生产，具体涉及一种羽绒服压合装置。

背景技术：

1、羽绒服内充羽绒填料的上衣，外形庞大圆润。羽绒服一般鸭绒量占一半以上，同时可以混杂一些细小的羽毛，将鸭绒清洗干净，经高温消毒，之后填充在衣服中就是羽绒服了，羽绒服保暖性较好。

2、公开(公告)号：cn218527828u，本实用新型公开了一种羽绒服压合装置，涉及羽绒服生产技术领域，包括基座，还包括两个承载板，两个所述承载板均固定安装于所述基座上，并且两个承载板之间设有位于基座上方的压合组件，两个承载板底端均设置有限位组件，两个限位组件分别位于压合组件的两侧。本实用新型通过两个转接件和两个压辊的设置，两个压辊可以分别对原料的同一处进行依次压合，保证了对原料的压合效果；同时压辊是设置在转接件的活动部上的，进而压辊可以随活动部的移动而调节，便于压辊适应压合不同类型的原料，适用范围广；同时转接件上的固定部是固定安装在承载板上的，活动部是在固定部内活动安装的，进而压辊的位置稳定。

3、经过分析，该方案只通过两个压辊对羽绒服进行压合，在实际的生产应用中，生产好的羽绒服需要进行压合，使得体积减少，方便进行保存和运输，然而，这样的加工方式很难高效的将羽绒服进行体积上的缩小；针对上述问题，需要进行优化和改进。

技术实现思路

1、为了解决背景技术中存在的问题，本实用新型提供了一种羽绒服压合装置；具有高效进行压合的能力，对羽绒服本身更加友好。

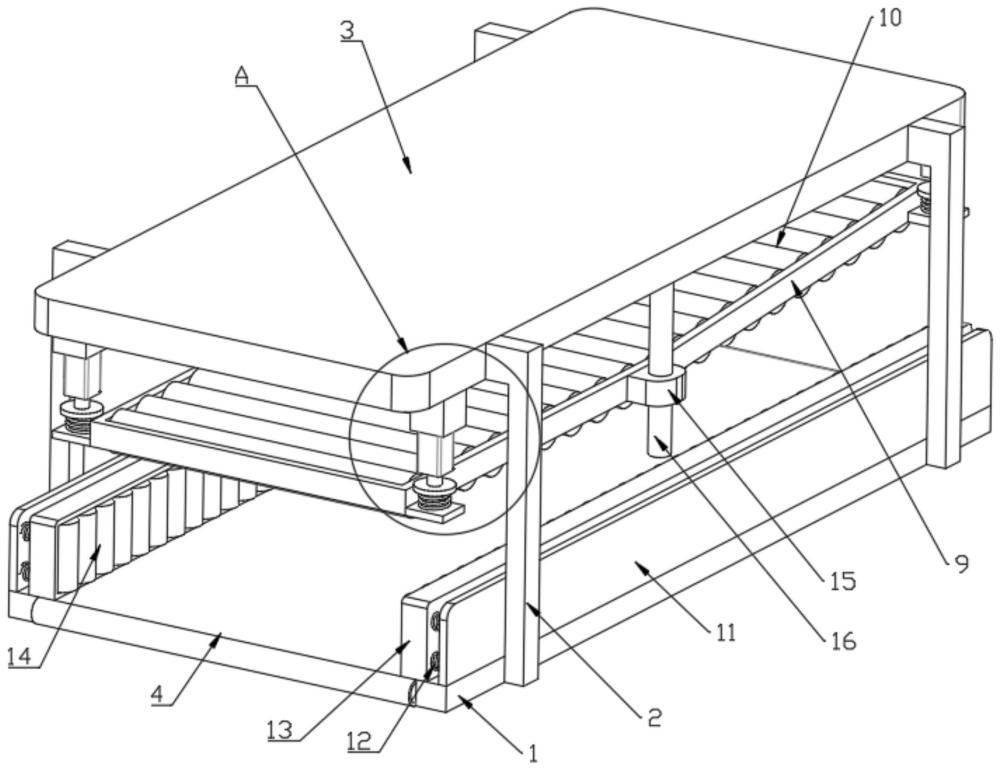

2、本实用新型提供的一种羽绒服压合装置，包括对称设置的底板，所述底板上对称设有支撑杆，所述支撑杆之间设有顶板，所述底板和顶板之间配合设有羽绒服高效压合组件；所述羽绒服高效压合组件包括位于底板之间的传送带，所述底板上设有矫正机构，所述顶板上均匀设有若干电动液压杆，所述电动液压杆上设有按压板，所述按压板上设有弹簧一，所述弹簧一上设有连接板，所述连接板之间设有v形支架，所述v形支架之间转动设有若干滚轮。

3、进一步地，所述矫正机构包括位于底板上的支撑板，所述支撑板上均匀设有若干弹簧二，所述弹簧二上设有移动框，所述移动框相互靠近的一侧设有若干辅助滚轮。

4、进一步地，所述移动框与传送带滑动连接。

5、进一步地，所述移动框与底板滑动连接。

6、进一步地，所述v形支架上对称设有滑块，所述滑块上插接设有限位杆，所述限位杆上端与顶板固定连接。

7、进一步地，所述顶板上对称设有凸台，所述凸台与其中两个电动液压杆固定连接。

8、进一步地，所述v形支架一侧与传送带平行。

9、本实用新型的有益效果：

10、本实用新型通过传送带，能够提高对羽绒服的传送能力，提高移动能力；增加了滚轮的数量，同时，将滚轮的排列方式调整为v形，一侧与传送带平行，使得整个压合过程具有一个渐进式的按压，对羽绒的压合更加友好；设计的电动液压杆能够针对不同尺寸和厚度的羽绒服进行调节，进一步保护了压合中的羽绒服，提高了整个羽绒服的良品率。

1.一种羽绒服压合装置，包括对称设置的底板，其特征在于：所述底板上对称设有支撑杆，所述支撑杆之间设有顶板，所述底板和顶板之间配合设有羽绒服高效压合组件；所述羽绒服高效压合组件包括位于底板之间的传送带，所述底板上设有矫正机构，所述顶板上均匀设有若干电动液压杆，所述电动液压杆上设有按压板，所述按压板上设有弹簧一，所述弹簧一上设有连接板，所述连接板之间设有v形支架，所述v形支架之间转动设有若干滚轮。

2.根据权利要求1所述的一种羽绒服压合装置，其特征在于：所述矫正机构包括位于底板上的支撑板，所述支撑板上均匀设有若干弹簧二，所述弹簧二上设有移动框，所述移动框相互靠近的一侧设有若干辅助滚轮。

3.根据权利要求2所述的一种羽绒服压合装置，其特征在于：所述移动框与传送带滑动连接。

4.根据权利要求3所述的一种羽绒服压合装置，其特征在于：所述移动框与底板滑动连接。

5.根据权利要求1所述的一种羽绒服压合装置，其特征在于：所述v形支架上对称设有滑块，所述滑块上插接设有限位杆，所述限位杆上端与顶板固定连接。

6.根据权利要求1所述的一种羽绒服压合装置，其特征在于：所述顶板上对称设有凸台，所述凸台与其中两个电动液压杆固定连接。

7.根据权利要求1所述的一种羽绒服压合装置，其特征在于：所述v形支架一侧与传送带平行。
