一种带去病毒功能的过滤直饮水杯的制作方法

本技术属于净水领域，特别涉及一种可去除病毒、使用安全性高、方便简捷的过滤直饮水杯。

背景技术：

1、在户外旅行中，饮水是一个必须重视的环节，有些人为了简便都是自带饮用水，也有的是带净水功能的水杯，这两种方式都可以满足一定的使用要求，但是也存在较大的问题，自带饮用水，负重大水量有限不便于长途旅行，携带麻烦，而带净水功能的水杯仅能过滤杂质、颗粒物等，对于病毒则无法过滤，这样易导致拉肚子甚至消化系统紊乱，存在较大健康隐患，无法有效满足使用要求。

2、本实用新型要解决的技术问题是提供一种可去病毒、无需自带水、携带方便简单、安全隐患小、有效满足户外长途旅行需求的过滤直饮水杯。

技术实现思路

1、为解决上述现有技术自带饮用水、负重大水量有限不便于长途旅行、携带麻烦、净水功能的水杯仅能过滤杂质颗粒物、病毒无法过滤、易导致拉肚子甚至消化系统紊乱、存在较大健康隐患、无法有效满足使用要求等问题，本实用新型采用如下技术方案：

2、本实用新型提供一种带去病毒功能的过滤直饮水杯，包括杯体、过滤吸管和杯盖，所述杯体螺纹连接固定在杯盖内且两者之间设有密封圈，所述过滤吸管螺纹固定在杯盖的过水通道正下方处且两者之间设有o型圈。

3、优选的，所述过滤吸管包括吸管上盖、吸管下盖、纳米氧化铝纤维材质的折纸滤材、滤芯骨架、滤芯上盖和滤芯下盖，所述折纸滤材放置在滤芯骨架内，所述滤芯上盖、滤芯下盖分别设在滤芯骨架顶部及底部，所述吸管下盖底部设有进水口、顶部螺纹紧固在吸管上盖内，所述吸管上盖顶部设有过水口，所述滤芯骨架放置在吸管下盖与吸管上盖内。

4、优选的，所述杯盖包括盖体、活动把手、过水通道、单向阀、吸嘴、吸嘴放置凹槽、吸嘴翻盖和吸嘴硅胶套，所述活动把手通过一对螺钉活动设置在盖体一侧的凹台上，所述吸嘴放置凹槽设于盖体正中处，所述过水通道设于吸嘴放置凹槽一侧，所述单向阀设于过水通道底部，所述吸嘴设于过水通道顶部且底部通过一对连接耳朵活动设置在吸嘴放置凹槽内，所述吸嘴翻盖活动设置在吸嘴中部一对连通凸台上，所述吸嘴硅胶套套设在吸嘴前端。

5、本实用新型的有益效果在于：纳米氧化铝纤维滤纸折叠膜材质的折纸滤材可有效过滤病毒，无需自带水，携带方便简单，安全隐患小，有效满足户外长途旅行需求。

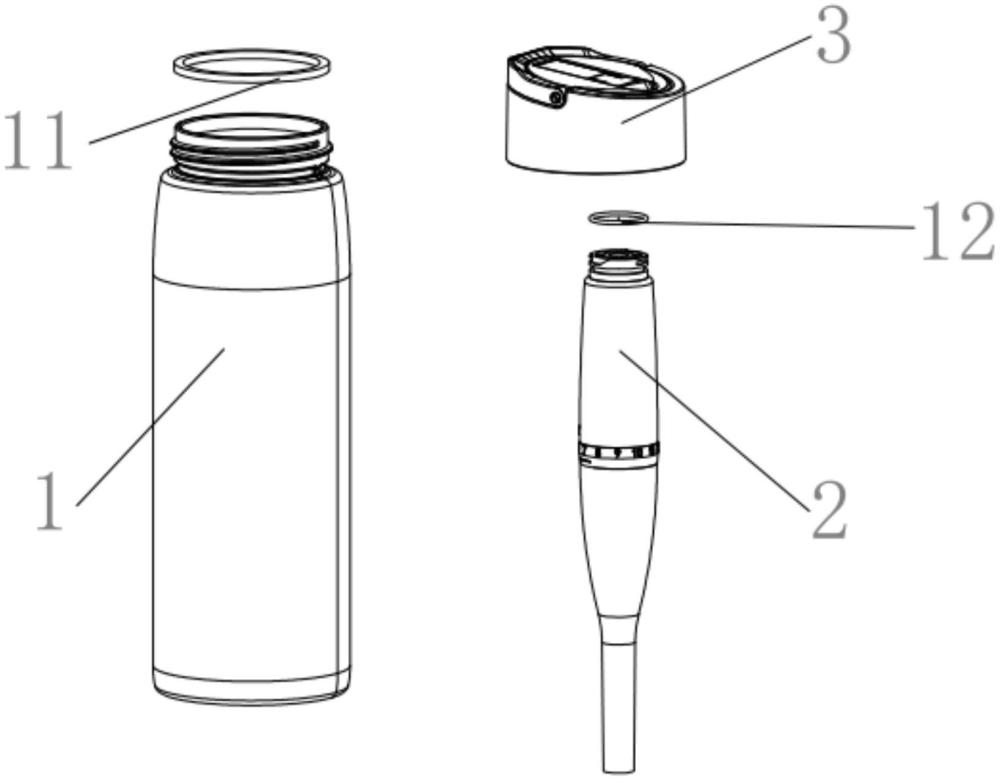

1.一种带去病毒功能的过滤直饮水杯，其特征在于：包括杯体(1)、过滤吸管(2)和杯盖(3)，所述杯体(1)螺纹连接固定在杯盖(3)内且两者之间设有密封圈(11)，所述过滤吸管(2)螺纹固定在杯盖(3)的过水通道(33)正下方处且两者之间设有o型圈(12)，所述过滤吸管(2)包括吸管上盖(21)、吸管下盖(22)、纳米氧化铝纤维材质的折纸滤材(23)、滤芯骨架(24)、滤芯上盖(25)和滤芯下盖(26)，所述折纸滤材(23)放置在滤芯骨架(24)内，所述滤芯上盖(25)、滤芯下盖(26)分别设在滤芯骨架(24)顶部及底部，所述吸管下盖(22)底部设有进水口、顶部螺纹紧固在吸管上盖(21)内，所述吸管上盖(21)顶部设有过水口，所述滤芯骨架(24)放置在吸管下盖(22)与吸管上盖(21)内。

2.根据权利要求1所述的一种带去病毒功能的过滤直饮水杯，其特征在于：所述杯盖(3)包括盖体(31)、活动把手(32)、过水通道(33)、单向阀(34)、吸嘴(35)、吸嘴放置凹槽(36)、吸嘴翻盖(37)和吸嘴硅胶套(38)，所述活动把手(32)通过一对螺钉活动设置在盖体(31)一侧的凹台上，所述吸嘴放置凹槽(36)设于盖体(31)正中处，所述过水通道(33)设于吸嘴放置凹槽(36)一侧，所述单向阀(34)设于过水通道(33)底部，所述吸嘴(35)设于过水通道(33)顶部且底部通过一对连接耳朵活动设置在吸嘴放置凹槽(36)内，所述吸嘴翻盖(37)活动设置在吸嘴(35)中部一对连通凸台上，所述吸嘴硅胶套(38)套设在吸嘴(35)前端。
