一种防摔文具笔盒的制作方法

本技术涉及笔盒，具体为一种防摔文具笔盒。

背景技术：

1、目前，笔盒是学习过程中常用的一种物品，传统的笔盒设计并没有考虑到使用过程中可能会遇到的摔落情况，因此很容易造成内部物品的损坏，除此之外对笔盒表面也会造成损坏。

2、现有技术中授权公告号为：cn219374002u，名称为一种防摔式笔盒，该专利盒盖可以保护盒体不受冲击，限位板和安装槽可以防止盒体掉落损坏，通孔和第一固定块方便笔等文具的存放，第一弹簧主体和第三弹簧主体可以缓冲盒体受到的撞击，缓冲座可以减少盒体掉落时的冲击，第一限位槽可以防止盒体掉落时滚动的发生，这样的设计提高了笔盒的使用寿命和安全性；

3、然而，该专利对于笔盒的外壳做了防摔的处理，但是对于内部的文具并不具备防护的效果，并且该专利在携带性方面不够好，拿取的时候不方便。

技术实现思路

1、本实用新型的目的在于提供一种防摔文具笔盒，解决了防护效果差和不便于携带的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种防摔文具笔盒，包括笔盒主体和携带组件，所述笔盒主体的内部滑动装配有四个伸缩杆，四个所述伸缩杆的底部共同通过螺丝固定连接有配重板，所述伸缩杆的外部设置有弹簧一，所述弹簧一共同连接在所述笔盒主体和所述配重板之间；

3、所述伸缩杆的顶部通过螺栓固定连接有斜滑块一，所述斜滑块一滑动装配在所述笔盒主体的内部，所述斜滑块一的一端滑动装配有斜滑块二，所述笔盒主体的内部焊接有四个限位板，所述斜滑块二滑动装配在所述限位板的内部，所述斜滑块二的一端通过螺丝固定连接有防护板，所述斜滑块二的一侧通过螺丝固定连接有连接板，所述连接板的一侧焊接有弹簧二，所述弹簧二的一端焊接在所述限位板的一侧，所述笔盒主体的顶部安装有阻尼转轴，所述阻尼转轴的外周面上固定套设有盖板，所述笔盒主体的内部设置有缓冲垫。

4、优选的，所述携带组件包括四个固定板，四个所述固定板均通过螺丝固定连接在所述笔盒主体的一侧，每两个所述固定板的一侧均共同通过螺丝固定连接有手提带。

5、优选的，所述笔盒主体的内部开设有空腔，所述防护板滑动连接在所述空腔的内部，提供防护板移动的空间。

6、优选的，所述笔盒主体的底部开设有四个直槽，所述伸缩杆滑动连接在所述直槽的内部，所述直槽与所述空腔相通，提供伸缩杆移动的空间。

7、优选的，所述限位板的内部开设有滑动槽，所述斜滑块二滑动连接在所述滑动槽的内部，提供斜滑块二收缩的空间。

8、优选的，所述斜滑块一的内部开设有斜滑槽，所述斜滑块二滑动连接在所述斜滑槽的内部，提供斜滑块二移动的空间。

9、与现有技术相比，本实用新型的有益效果如下：

10、1、本实用新型通过斜滑块一和防护板等结构的设置，摔落的时候对伸缩杆造成挤压，从而实现了斜滑块二向一侧移动，同时带动防护板的移动实现对内部文具的固定，实现了更好的防护效果。

11、2、本实用新型通过固定板和手提带等结构的设置，通过固定板将手提带与笔盒主体进行固定，在携带的时候可以直接手持手提带或者是采用挂置的方式，实现了更好的携带效果。

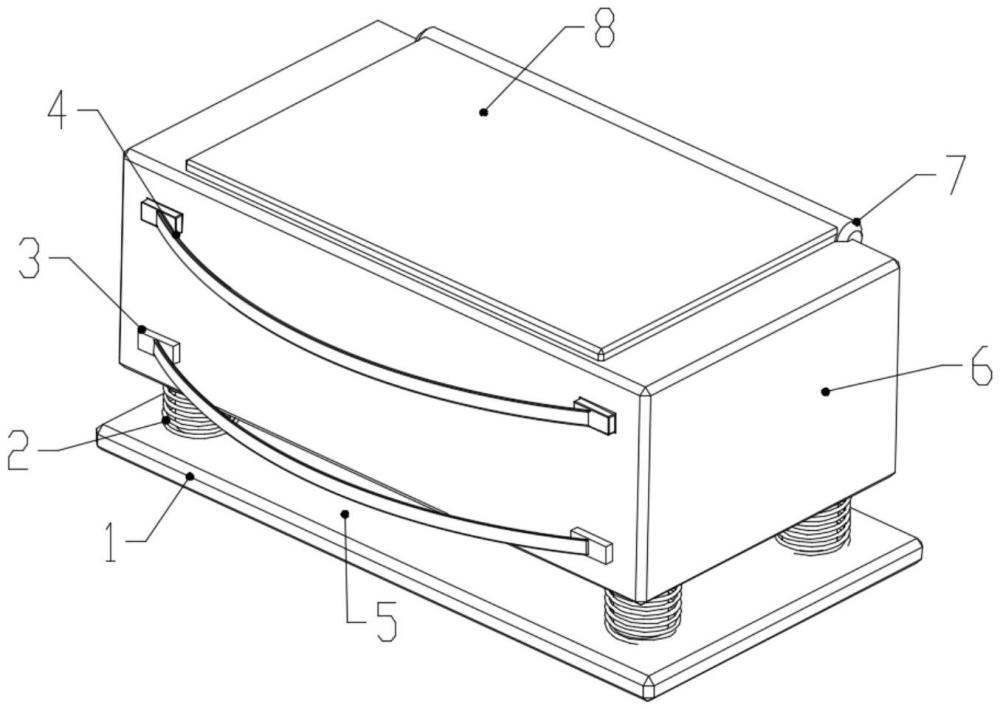

1.一种防摔文具笔盒，包括笔盒主体(6)和携带组件(5)，其特征在于：所述笔盒主体(6)的内部滑动装配有四个伸缩杆(9)，四个所述伸缩杆(9)的底部共同通过螺丝固定连接有配重板(1)，所述伸缩杆(9)的外部设置有弹簧一(2)，所述弹簧一(2)共同连接在所述笔盒主体(6)和所述配重板(1)之间；

2.根据权利要求1所述的一种防摔文具笔盒，其特征在于：所述携带组件(5)包括四个固定板(3)，四个所述固定板(3)均通过螺丝固定连接在所述笔盒主体(6)的一侧，每两个所述固定板(3)的一侧均共同通过螺丝固定连接有手提带(4)。

3.根据权利要求1所述的一种防摔文具笔盒，其特征在于：所述笔盒主体(6)的内部开设有空腔，所述防护板(15)滑动连接在所述空腔的内部。

4.根据权利要求3所述的一种防摔文具笔盒，其特征在于：所述笔盒主体(6)的底部开设有四个直槽，所述伸缩杆(9)滑动连接在所述直槽的内部，所述直槽与所述空腔相通。

5.根据权利要求1所述的一种防摔文具笔盒，其特征在于：所述限位板(13)的内部开设有滑动槽，所述斜滑块二(12)滑动连接在所述滑动槽的内部。

6.根据权利要求1所述的一种防摔文具笔盒，其特征在于：所述斜滑块一(11)的内部开设有斜滑槽(17)，所述斜滑块二(12)滑动连接在所述斜滑槽(17)的内部。
