一种可调式儿童口罩的制作方法

本技术涉及口罩领域，具体而言，涉及一种可调式儿童口罩。

背景技术：

1、口罩是一种卫生防疫用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫、病毒等物质的作用，以纱布或纸等材料做成，口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。口罩可分为空气过滤式口罩和供气式口罩。

2、口罩根据实际的尺寸大小又分为成人口罩和儿童口罩，目前儿童口罩在实际的佩戴过程中发现，由于儿童天性活泼好动在口罩佩戴的过程中，经常会对口罩进行摘取，长时间的摘取很容易造成其上耳挂的疲劳，导致口罩后期的佩戴过程中容易松脱，不能很好贴合于面部而容易造成防护效果差的情况；

3、因此，我们对此做出改进，提出一种可调式儿童口罩。

技术实现思路

1、本实用新型的目的在于提供一种可调式儿童口罩，解决了现有的可调式儿童口罩，在进行使用时不能进行适应性调整而导致口罩容易与面部不完全贴合导致防护效果差的问题。

2、为解决上述技术问题，本实用新型是通过以下技术方案实现的：

3、一种可调式儿童口罩，包括罩体和穿设于罩体两侧边缘处的耳挂，还包括；

4、耳后贴，位于耳挂的表面用于与调节板的滑动装配；

5、前导出槽，形成于耳后贴表面的两侧；

6、后导出槽，形成于调节板表面两侧并与前导出槽位置相对应，且耳挂两自由端分别穿过后导出槽和前导出槽连接于罩体的表面；

7、调节件，设于前导出槽和后导出槽之间用于耳挂的锁定调节；

8、其中，调节件具有筒体、弹性锁紧件和驱动筒，所述筒体连接于前导出槽并与多个环形阵列的弹性锁紧件紧固连接，且驱动筒套设于多个弹性锁紧件外侧并与后导出槽固定连接。

9、作为本申请优选的技术方案，位于弹性锁紧件的内侧固设有锁定片。

10、作为本申请优选的技术方案，驱动筒远离弹性锁紧件的方向内径逐渐递减。

11、作为本申请优选的技术方案，耳后贴和调节板之间连接有弹性件。

12、作为本申请优选的技术方案，弹性件为弹簧，其一自由端与耳后贴内壁连接另一端与调节板内壁连接。

13、与现有技术相比，本实用新型的有益效果：

14、在本申请的方案中：

15、通过设置的调节件，拉动调节板使其相远离耳后贴的方向滑动，使弹性锁紧件相互张开形成更大的内径，以使其内侧的锁定片接触对其内耳挂的抵触锁定，从而可以于调节板的一侧形成对耳挂的拉动调整，使其整体的佩戴范围得到调整，可以使得罩体更好的贴合于儿童的面部进行佩戴。

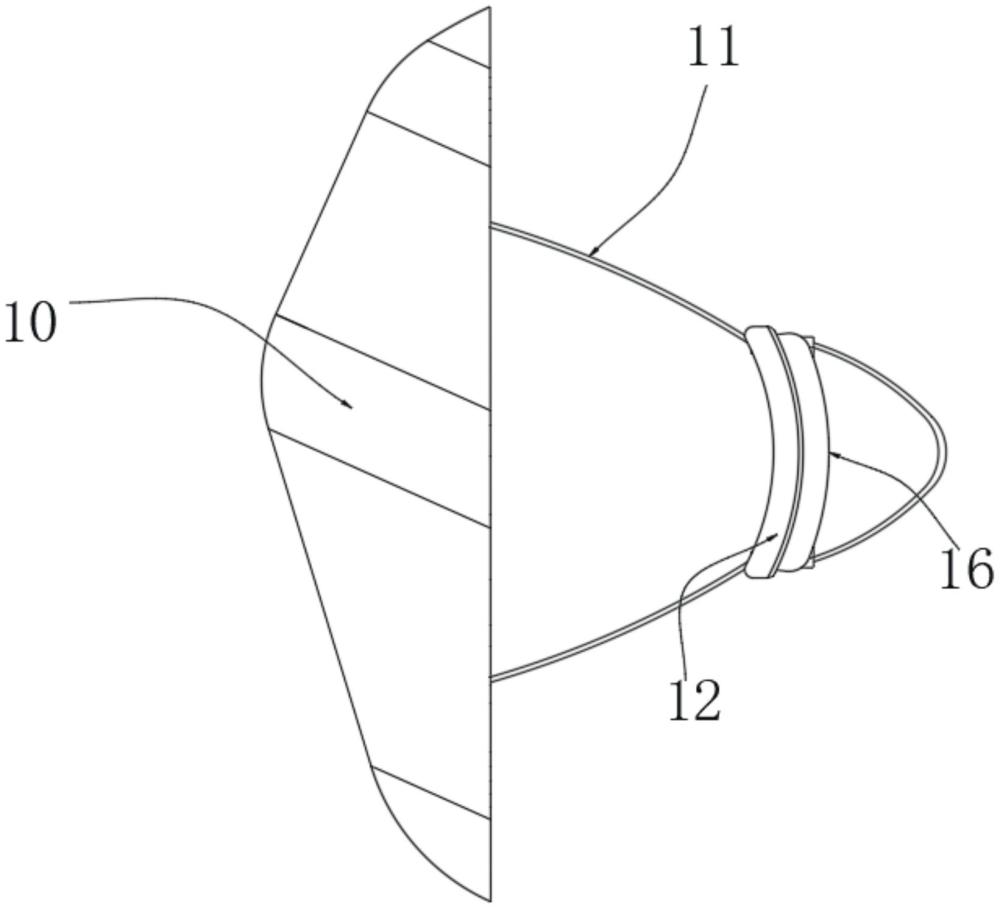

1.一种可调式儿童口罩，包括罩体(10)和穿设于罩体(10)两侧边缘处的耳挂(11)，其特征在于，还包括；

2.根据权利要求1所述的一种可调式儿童口罩，其特征在于，位于弹性锁紧件(22)的内侧固设有锁定片(24)。

3.根据权利要求1所述的一种可调式儿童口罩，其特征在于，驱动筒(23)远离弹性锁紧件(22)的方向内径逐渐递减。

4.根据权利要求1所述的一种可调式儿童口罩，其特征在于，耳后贴(12)和调节板(16)之间连接有弹性件。

5.根据权利要求4所述的一种可调式儿童口罩，其特征在于，弹性件为弹簧(14)，其一自由端与耳后贴(12)内壁连接另一端与调节板(16)内壁连接。
