运动鞋及其鞋底的制造方法与工艺
运动鞋及其鞋底本申请为发明创造名称为运动鞋及其鞋底的专利申请的分案申请，原申请的申请日为2015-6-19，申请号为201510344269.6。技术领域本发明涉及运动鞋，具体涉及运动鞋及其鞋底。
背景技术：
随着物质生活水平的提高，人们的健身意识变强，不但开始注重体育运动锻炼，而且更加注重锻炼的质量，当下最常见的运动有打篮球、打网球、打羽毛球、跑步等。无论是那种运动，都包含了大量的高强度动作，如跑步、打篮球的跳跃，打网球、羽毛球的扣球与急停等等，这就需要运动鞋能提供强劲的缓震能力。目前市场上的运动鞋也是根据人们参加运动或旅游的特点设计制造的，运动鞋的鞋底和普通皮鞋、胶鞋不同，一般都是柔软而富有弹性的，在运动时能增强弹性，起到一定的缓冲作用，有的还能防止脚踝受伤。所以，人们在进行体育运动时，大都要穿运动鞋。然而如果一双运动鞋没有强劲的缓震功能，那么在进行上述动作时就会容易造成关节损伤的后果。对此，一些制鞋公司发明了一种气柱鞋，就是在鞋底的后脚跟内部增设气柱来提高鞋子的缓震性能。但是现有的气柱鞋设计结构单一，气柱受到人体压力后不易受压缩，导致其缓震功能并不明显，尤其是在气柱漏气后，鞋子的缓震功能就会消失。综上所述，目前需要一种设计更为科学的运动鞋鞋底，能够有效增加气柱鞋的缓震性能，有效降低运动损伤的几率，并且能够延长气柱的使用寿命。
技术实现要素：

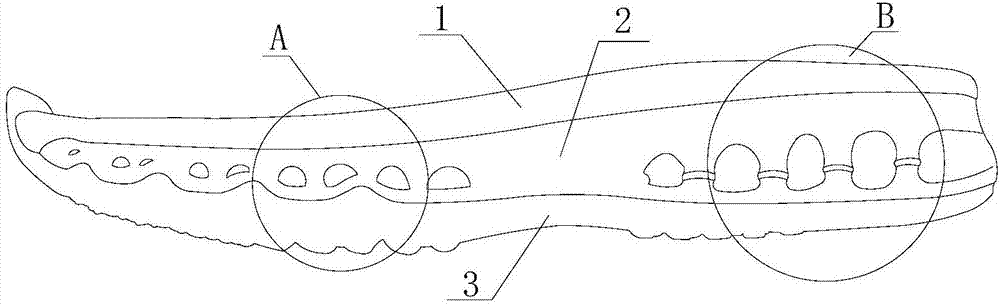

本发明所要解决的技术问题是现有运动鞋鞋底不具备强劲的缓震能力的问题。为了解决上述技术问题，本发明所采用的技术方案是提供一种运动鞋鞋底，包括由上至下依次叠加且固定设置的第一、第二和第三缓震层，所述第一缓震层的底部内嵌于所述第二缓震层的顶部，所述第三缓震层的顶部内嵌于所述第二缓震层的底部，所述第二缓震层沿垂直方向开设有多个柱状的通孔，所述通孔依次布置在所述第二缓震层的前脚掌部和后脚跟部，所述通孔沿其内周面开设有环形槽，所述环形槽与所述通孔同轴设置，所述环形槽的半径大于所述通孔的半径，每个所述通孔内预填充一个大气压的空气，所述第一、第二和第三缓震层固定连接后将所述通孔密封。在上述方案中，所述通孔包括布置于所述前脚掌部的第一通孔和布置于所述后脚跟部的第二通孔，所述环形槽包括布置于所述第一通孔上的第一环形槽和布置于所述第二通孔上的第二环形槽，所述第一环形槽设置于所述第一通孔的下部，所述第二环形槽设置于所述第二通孔的中部。在上述方案中，所述环形槽与所述通孔的上、下两个结合面分别设有一个挡片，所述挡片与所述第二缓震层一体成型，所述挡片将所述通孔由上至下依次分割成上半体、中间体和下半体。在上述方案中，所述第一通孔的直径小于所述第二通孔的直径，所述第一通孔之间的间隔小于所述第二通孔之间的间隔。在上述方案中，所述第二缓震层的顶面和底面分别向内部凹陷，所述第一缓震层的底面和所述第三缓震层的顶面分别向外侧突起。在上述方案中，所述通孔的上、下两端的直径大于所述通孔的中部的直径。在上述方案中，所述第一缓震层的制作材料为EVA材料...
文档序号 :
【 11173056 】
技术研发人员：张升,吴荣照
技术所有人：福建鸿星尔克体育用品有限公司
备 注：该技术已申请专利，仅供学习研究，如用于商业用途，请联系技术所有人。
