具有防滑鞋底元件的鞋底和鞋的制作方法

本发明涉及一种防滑鞋底。更具体地说，本发明涉及一种设置在鞋底中的防滑装置的使用，当其滑动时，例如在冬天的室外时，具有活动位置，而当其不滑时，例如在室内，具有非活动位置。

背景技术：

人们滑倒在冰上带来的问题是众所周知的，在北欧国家，对于可能遭受不同类型骨折和长期住院和失去收入的个人来说，问题是不言而喻的，他们没有了收入；而对于社会来说，由于缺岗，每年都会有损失。

市场上存在有各种冰爪和鞋钉。其中一些被设置在鞋底中，而其它的则通过不同的方式被紧固到鞋表面。

WO 2004/041016描述了一种具有防滑装置的鞋底，所述防滑装置设置在接触地面的鞋底表面。防滑装置通过非常刚性的支撑构件附接到鞋的鞋底，并且被铰接从而使得它们可以被提升并围绕其对称轴旋转180度，该对称轴不同于提升轴线。每个支撑构件容纳于布置在鞋底中相应的凹部内。

美国专利4,745,629公开了一种适用于登山和雪山的可旋转防滑装置，包括向外突出以实现其目的可旋转防滑元件，可旋转防滑元件在不使用时向内包含于凹部中。

US 2004088883描述了一种在鞋底中具有凹部的靴子和一种鞋底底板，该鞋底底板可释放地装配到凹部侧壁的腔中以保持固定好的鞋底底板的趾端。带子附接到底板的后跟部并延伸到位于靴子后部的固定装置。

上述发明的问题是使防滑装置脱离其非活动位置，从而长期激活防滑剂。防滑剂不能通过简单的方式在不脱下鞋子的情况下被激活，或者至少坐下并在鞋底下使用不同类型的工具进行操作而被激活。

技术实现要素：

鉴于现有技术的上述缺点，本发明的目的在于减少这些缺点。更具体地来说，其目的在于提供一种鞋底和鞋，其具有固定到鞋底的可转动元件上的防滑装置，并且布置成使得防滑装置的致动可以通过使用者的一只手进行。上述目的通过本发明来实现。本发明由下文的摘要和所附独立权利要求中解释的特征所限定，且从属权利要求指定了本发明的优选实施例。

本发明涉及一种防滑鞋底，其包括有鞋底可转动元件，其附接于前紧固装置和后紧固装置，该防滑鞋底包括：第一侧，其特别是在摩擦方面类似于鞋底的其余部分；和包括防滑装置的第二侧；其中，用于鞋底的可转动元件的前紧固装置和后紧固装置的特征在于，可以首先通过松开后紧固装置将可转动元件从鞋底提升，从而使得可转动元件能够绕其纵轴至少旋转180度，此时该可转动元件仍附接在前紧固装置；然后再通过一只手执行的单个操作将可转动元件放回到鞋底上，并且该过程没有在鞋底下使用到任何操作或者使用任何工具。

本发明还包括一种防滑鞋，其中通过使用前述的鞋底实现防滑性。

在本申请中的术语“鞋”为包括在进行常见活动的人的脚上使用的任何设备。例如，鞋子，靴子，滑雪靴，跑鞋，胶鞋等。

附图说明

为了更好地理解本发明，并且展示本发明实施例的实施方式，下文借助于附图通过实施例的方式给出了解释，其中：

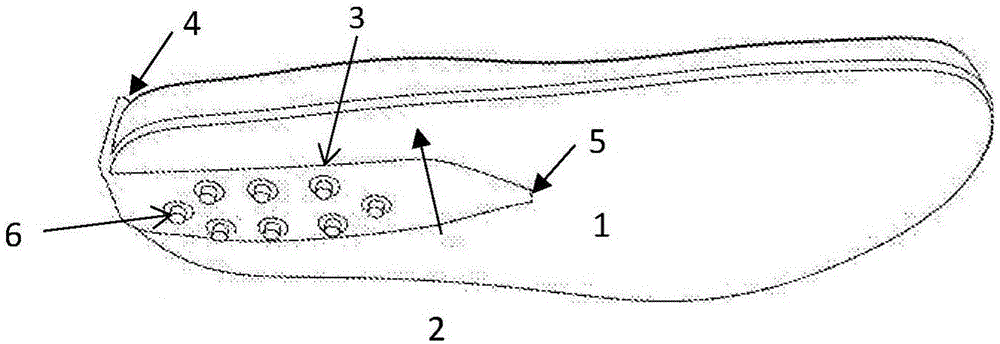

图1示出了具有可转动元件的鞋底。

图2示出了可转动元件从后跟部松开的鞋底。

图3示出了可转动元件如何围绕其纵轴旋转。两条虚线分别表示可转动元件的转动轴线A和的提升轴线B。

图4示出了一个实施例，其中前轮毂和可转动元件附接在鞋的脚趾附近。

图5示出了一个实施例，其中前安装装置是能够扭转至少约180°的柔性材料。

图6示出了一个实施例，其中前紧固装置是球形接头(A)或类似锥体(B)的头部或螺钉的头部(C)。

图7示出了前紧固件是双连接方式的实施例。

图8示出了一个实施例，其中前紧固装置是至少旋转180°的线或者强线。

图9示出了一个实施例，其中后紧固装置是简单的钩和弹性带。

图10示出了一个实施例，其中后部紧固件是刚性销，该刚性销借助弹性带可以钩在鞋后跟中的一个或多个轨道或凹槽中。

具体实施方式

在下文中，各个附图中相似的部件由类似的附图标记指定。

参考图1，示出了具有本发明所述的可转动元件2的鞋1的鞋底。可转动元件通过稍后描述的紧固装置固定到前部和后部，并且被束缚在不能在任何方向上滑动的凹部3中。此外，可转动元件2关于其纵轴对称，从而即使其转动180°其也配合在其相应的凹部3中。可转动元件可以装备有防滑装置，例如，如图所示在一侧的冰钉11。在另一侧，可转动元件在摩擦方面类似于鞋底的其余部分。

参考图2和图3，其展示了可转动元件2如何从后紧固装置4松开，从而该转动元件2可以通过绕安装在前紧固装置5中的纵轴旋转至少约180°，以启用或禁用滑动装置。

原则上，可转动元件2的前紧固装置5可以定位在沿鞋底的纵轴的任何位置。图4示出了本发明的一实施例，其中前紧固装置5定位于靠近鞋底的趾部。

图5示出了本发明的又一实施例，其中可转动元件2的前紧固装置5是能够扭转至少大约180°的弹性的相对薄的部件。

图6A示出了本发明的一实施例，其中可转动元件2的前紧固装置5是具有附接到可转动元件2的臂的球，并且其中该球保持在鞋的鞋底中的腔体中，该腔体具有一开口，其小于球的直径并大于臂的直径。还可以使用除了如图6B和6C所示的球体以外的形状，分别示出了类似锥体的头部和螺钉的头部。

图7示出了本发明的一实施例，其中，可转动元件2的前紧固装置5包括两个旋转接头：围绕鞋底的可转动元件的纵轴旋转的接头7，以及围绕提升轴线枢转的接头8，其中接头位于并附接到鞋底并且与可转动元件的纵轴成大约90度。

图8示出了本发明的一实施例，其中，可转动元件2的前紧固装置5包括可以围绕纵轴旋转至少约180°的线或强线。

图9示出了本发明的一实施例，其中，可转动元件的后紧固装置4包括紧固钩11和在脚后跟上弯曲的弹性带。可选地，带可以由具有弹簧形式的刚性连接单元代替。带还具有指示可转动元件的哪一侧面朝向地面的钉12。优选地，在带中存在一些孔，以便带的张力随着时间磨损而调节。

图10示出了本发明的一个实施例，其中可转动元件的后紧固装置4包括具有保持销13的带，该保持销13跨过带延伸并且装配到后跟部的一个或多个固定钩14a和14b中。

本申请中的描述旨在作为示例来说明本发明，并且可以在权利要求的范围内进行各种修改，例如，前紧固装置5可以以许多方式变化，并且可转动元件的形状可以是从在鞋跟上的窄条形状到覆盖几乎整个鞋底的形状。
