一种鞋底减震结构的制作方法

本申请涉及鞋底减震，尤其是涉及一种鞋底减震结构。

背景技术：

1、鞋底的构造相当复杂，就广义而言，可包括外底、中底与鞋跟等所有构成底部的材料，依狭义来说，则仅指外底而言，一般鞋底材料共通的特性应具备耐磨、耐水，耐油、耐热、耐压、耐冲击、弹性好、容易适合脚型、定型后不易变型、保温、易吸收湿气等，同时更要配合中底，在走路换脚时有刹车作用不致于滑倒及易于停步等各项条件，鞋底用料的种类很多，可分为天然类底料和合成类底料两种，天然类底料包括天然底革、竹、木材等，合成类底料包括橡胶、塑料、橡塑合用材料、再生革、弹性硬纸板等。

2、在人以中等速度跑步时,足部每次着地时要承受相当于人体重2.5倍的冲击力,跑的越快,冲击力越大，这一冲击力随着骨骼传递到人体各部分,日积月累会造成肌肉疼痛、胫骨断裂、膝盖磨损等伤病，故很多鞋底一般会通过柔软的底衬和各种高科技防震手段，来进行缓冲减震。

3、目前常见的鞋底减震，一般是在鞋底底部安装减震块，但在实际使用过程中，大多数使用的减震块多为圆形，而圆形减震块承受力较弱，长时间运动后很容易发生形变，影响鞋底后续减震效果，为此，本申请提供了一种鞋底减震结构。

技术实现思路

1、本申请的目的在于：为解决圆形减震块承受力较弱，长时间运动后很容易发生形变的问题，本申请提供了一种鞋底减震结构。

2、本申请为了实现上述目的具体采用以下技术方案：

3、一种鞋底减震结构，包括鞋底，所述鞋底一端设置有缓冲块，所述缓冲块内部安装有多个减震组件，所述鞋底底部安装有减震块，所述减震块底部安装有防护垫。

4、通过采用上述技术方案，通过减震组件的缓冲，对行走时的踩踏力进行缓冲减震，以此提升鞋底的减震效果，提高鞋底的舒适性，其次在进行行走的过程中，通过减震块和防护垫的配合，能再次提升鞋底的减震效果。

5、进一步地，所述减震组件包括固定连接在鞋底内部的导向柱，所述导向柱顶部滑动设置有滑动杆，所述滑动杆顶部固定连接有支撑板，所述支撑板底部固定连接有弹簧一，所述导向柱位于弹簧一内部。

6、通过采用上述技术方案，当支撑板受到压力后，会带动滑动杆向导向柱内部移动并挤压弹簧一，通过弹簧一的缓冲，来提升鞋底的减震效果和舒适性。

7、进一步地，所述导向柱内部固定连接有弹簧二，所述滑动杆的底部固定连接有连接板，所述连接板滑动设置在导向柱内部，所述弹簧二的顶端与连接板的底部固定连接。

8、通过采用上述技术方案，在滑动杆移动时，会带动连接板一并在导向柱内部进行下降，以此对弹簧二进行挤压，通过弹簧二的缓冲力，再次提升鞋底的减震效果。

9、进一步地，所述鞋底内部开设有限位槽，所述限位槽内部固定连接有橡胶垫，所述导向柱位于限位槽内部。

10、通过采用上述技术方案，通过限位槽和橡胶垫的限位，提升导向柱在鞋底内部的稳定性，避免受到踩踏力后导向柱发生形变。

11、进一步地，所述减震块内部镂空，所述减震块内部呈蜂巢状。

12、通过采用上述技术方案，将减震块内部设置成蜂巢状，使得减震块承受力强，并且节省材料。

13、进一步地，所述减震块为tpr减震块。

14、通过采用上述技术方案，tpu材料的减震块具有弹性好、耐磨性好、加工性能好等优点，来提升鞋底的减震效果。

15、进一步地，所述防护垫为tpu防护垫。

16、通过采用上述技术方案，tpu材料的防护垫耐磨性优异、弹性好、强度高以及耐环境性能强，更好的对内部的减震块进行保护。

17、进一步地，所述鞋底前端内部设置有缓冲层，所述缓冲层呈m形。

18、通过采用上述技术方案，通过设置的m形状的缓冲层，使得鞋底前端受到踩踏力后，能分散缓解受到踩踏力，提升鞋底前端的减震效果。

19、综上所述，本申请包括以下至少一种有益效果：

20、1.本申请，通过将减震块内部设置成蜂巢状，使得减震块承受力强，构造精巧，并且节省材料，其次通过设置的tpu材料的防护垫，使得防护垫耐磨性优异、弹性好、强度高以及耐环境性能强，更好的对内部的减震块进行保护，通过减震块和减震组件的配合，使得鞋底具备良好的减震效果。

21、2.本申请，当使用该鞋底行走时会挤压支撑板，带动滑动杆向导向柱内部移动并挤压弹簧一，通过弹簧一的缓冲，来提升鞋底的减震效果和舒适性，其次在滑动杆移动时，会带动连接板一并在导向柱内部进行下降，以此对弹簧二进行挤压，通过弹簧二的缓冲力，再次提升鞋底的减震效果，使得鞋底在行走过程中舒适性得到提升。

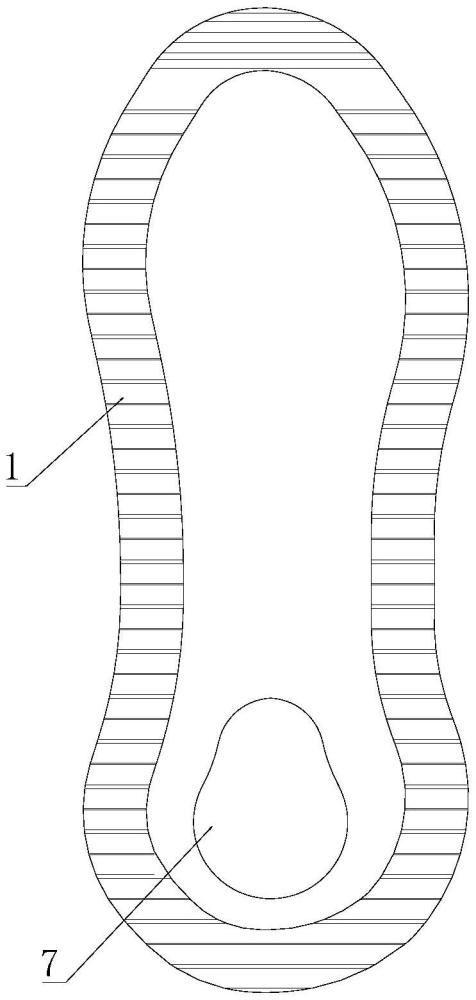

1.一种鞋底减震结构，包括鞋底（1），其特征在于：所述鞋底（1）一端设置有缓冲块（2），所述缓冲块（2）内部安装有多个减震组件（3），所述鞋底（1）底部安装有减震块（6），所述减震块（6）底部安装有防护垫（7）；所述减震组件（3）包括固定连接在鞋底（1）内部的导向柱（31），所述导向柱（31）顶部滑动设置有滑动杆（32），所述滑动杆（32）顶部固定连接有支撑板（33），所述支撑板（33）底部固定连接有弹簧一（34），所述导向柱（31）位于弹簧一（34）内部；所述导向柱（31）内部固定连接有弹簧二（35），所述滑动杆（32）的底部固定连接有连接板（36），所述连接板（36）滑动设置在导向柱（31）内部，所述弹簧二（35）的顶端与连接板（36）的底部固定连接。

2.根据权利要求1所述的一种鞋底减震结构，其特征在于：所述鞋底（1）内部开设有限位槽（4），所述限位槽（4）内部固定连接有橡胶垫（5），所述导向柱（31）位于限位槽（4）内部。

3.根据权利要求1所述的一种鞋底减震结构，其特征在于：所述减震块（6）内部镂空，所述减震块（6）内部呈蜂巢状。

4.根据权利要求1所述的一种鞋底减震结构，其特征在于：所述减震块（6）为tpr减震块。

5.根据权利要求1所述的一种鞋底减震结构，其特征在于：所述防护垫（7）为tpu防护垫。

6.根据权利要求1所述的一种鞋底减震结构，其特征在于：所述鞋底（1）前端内部设置有缓冲层（8），所述缓冲层（8）呈m形。
