一种土壤检测专用取样器的制作方法

本发明涉及取样器技术领域，具体为一种土壤检测专用取样器。

背景技术：

土壤检测即土壤环境监测，是指通过对影响土壤环境质量因素的代表值的测定，确定环境质量（或污染程度）及其变化趋势。我们通常所说的土壤监测是指土壤环境监测，其一般包括布点采样、样品制备、结果表征、资料统计和质量评价等技术内容。现有的土壤检测专用取样器，大部分取样时依靠人工手动将取样管插入土壤中，在对较硬的土壤进行取样时，操作不便，难以取样，给取样工作带来了麻烦，降低了工作效率。

技术实现要素：

本发明要解决的技术问题是克服现有的缺陷，提供一种土壤检测专用取样器，采用了电动控制的方式，代替了人工手动将取样管插入土壤中的工作，便于对较硬的土壤进行取样，操作简单，提高了工作效率，可以有效解决背景技术中的问题。

为实现上述目的，本发明提供如下技术方案：一种土壤检测专用取样器，包括底座，所述底座的下表面设有支撑柱，底座的上表面设有控制开关，控制开关的输入端与外部电源的输出端电连接，底座的上表面开设有通槽，底座的上表面通槽处转动连接有转动螺栓，转动螺栓的内侧表面螺纹连接有取样管，取样管的外侧表面设有外螺纹，底座的上表面设有安装架，安装架的上表面设有电机，电机的输入端与控制开关的输出端电连接，电机的输出轴穿入安装架的内侧并与主动齿轮连接，转动螺栓的外侧表面设有从动齿轮，从动齿轮与主动齿轮相互啮合。

作为本发明的一种优选技术方案，所述底座的上表面开设有环形的转动槽，转动螺栓的下表面设有与转动槽转动连接的转动板。

作为本发明的一种优选技术方案，所述转动槽的内侧表面开设有环形的防脱槽，转动板的外侧表面设有与防脱槽转动连接的防脱板。

作为本发明的一种优选技术方案，所述转动板的下表面开设有凹槽，凹槽内均匀分布有滚珠。

作为本发明的一种优选技术方案，所述取样管的外侧表面开设有滑槽，通槽的内侧表面设有与滑槽匹配的滑轨。

作为本发明的一种优选技术方案，所述取样管的下表面设有螺纹连接头，取样管的上表面开设有与螺纹连接头匹配的螺纹连接槽。

与现有技术相比，本发明的有益效果是：本土壤检测专用取样器，采用了电动控制的方式，代替了人工手动将取样管插入土壤中的工作，便于对较硬的土壤进行取样，操作简单，提高了工作效率，电机可以通过主动齿轮带动从动齿轮，从而带动转动螺栓转动，转动螺栓与取样管螺纹连接，可以使取样管方便的上下移动，便于取样工作的进行，操作省时省力，方便实用，防脱板在防脱槽内转动，被防脱槽卡住，可以防止转动螺栓与底座脱离，滚珠可以减少转动板与转动槽之间的摩擦力，减少了磨损，且节省了电力资源，滑槽与滑轨滑动连接，可以防止取样管转动从而导致取样管不能进入土壤中取样，多个取样管可以通过螺纹连接头和螺纹连接槽连接起来，便于携带，且可以根据使用需要调节取样管的长度，提高了使用灵活性。

附图说明

图1为本发明结构示意图；

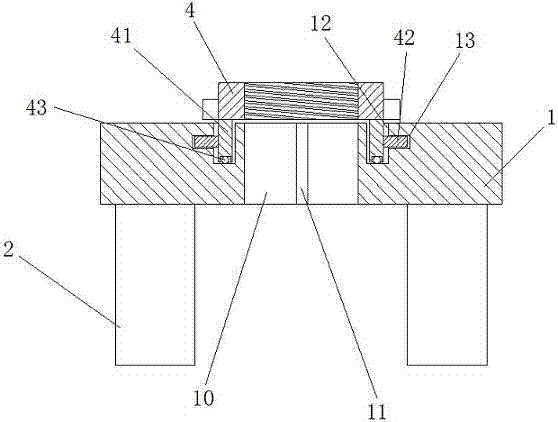

图2为本发明侧视截面示意图；

图3为本发明取样管侧视截面示意图。

图中：1底座、2支撑柱、3控制开关、4转动螺栓、41转动板、42防脱板、43滚珠、5取样管、51滑槽、52螺纹连接槽、53螺纹连接头、6从动齿轮、7安装架、8电机、9主动齿轮、10通槽、11滑轨、12转动槽、13防脱槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种土壤检测专用取样器，包括底座1，底座1的下表面设有支撑柱2，底座1的上表面设有控制开关3，控制开关3的输入端与外部电源的输出端电连接，底座1的上表面开设有通槽10，底座1的上表面通槽10处转动连接有转动螺栓4，底座1的上表面开设有环形的转动槽12，转动螺栓4的下表面设有与转动槽12转动连接的转动板41，转动槽12的内侧表面开设有环形的防脱槽13，转动板41的外侧表面设有与防脱槽13转动连接的防脱板42，防脱板42在防脱槽13内转动，被防脱槽13卡住，可以防止转动螺栓4与底座1脱离，转动板41的下表面开设有凹槽，凹槽内均匀分布有滚珠43，滚珠43可以减少转动板41与转动槽12之间的摩擦力，减少了磨损，且节省了电力资源，转动螺栓4的内侧表面螺纹连接有取样管5，取样管5的外侧表面设有外螺纹，转动螺栓4与取样管5螺纹连接，可以使取样管5方便的上下移动，便于取样工作的进行，操作省时省力，方便实用，且取样管5的外侧表面开设有滑槽51，通槽10的内侧表面设有与滑槽51匹配的滑轨11，滑槽51与滑轨11滑动连接，可以防止取样管5转动从而导致取样管5不能进入土壤中取样，取样管5的下表面设有螺纹连接头53，取样管5的上表面开设有与螺纹连接头53匹配的螺纹连接槽52，多个取样管5可以通过螺纹连接头53和螺纹连接槽52连接起来，便于携带，且可以根据使用需要调节取样管5的长度，提高了使用灵活性，底座1的上表面设有安装架7，安装架7的上表面设有电机8，电机8的输入端与控制开关3的输出端电连接，电机8的输出轴穿入安装架7的内侧并与主动齿轮9连接，转动螺栓4的外侧表面设有从动齿轮6，从动齿轮6与主动齿轮9相互啮合，电机8可以通过主动齿轮9带动从动齿轮6，从而带动转动螺栓4转动，本取样器采用了电动控制的方式，代替了人工手动将取样管5插入土壤中的工作，便于对较硬的土壤进行取样，操作简单，提高了工作效率。

在使用时：将底座1放置在需要取样的土壤处，根据使用需要，将相应数量的取样管5通过螺纹连接头53和螺纹连接槽52连接起来，然后与转动螺栓4螺纹连接，将滑槽51与滑轨11对准，操作控制开关3，打开电机8，电机8通过主动齿轮9带动从动齿轮6，从动齿轮6带动转动螺栓4转动，转动螺栓4带动取样管5向下进入土壤中进行取样，操作简单，省时省力。

本发明采用了电动控制的方式，代替了人工手动将取样管5插入土壤中的工作，便于对较硬的土壤进行取样，操作简单，提高了工作效率，电机8可以通过主动齿轮9带动从动齿轮6，从而带动转动螺栓4转动，转动螺栓4与取样管5螺纹连接，可以使取样管5方便的上下移动，便于取样工作的进行，操作省时省力，方便实用，防脱板42在防脱槽13内转动，被防脱槽13卡住，可以防止转动螺栓4与底座1脱离，滚珠43可以减少转动板41与转动槽12之间的摩擦力，减少了磨损，且节省了电力资源，滑槽51与滑轨11滑动连接，可以防止取样管5转动从而导致取样管5不能进入土壤中取样，多个取样管5可以通过螺纹连接头53和螺纹连接槽52连接起来，便于携带，且可以根据使用需要调节取样管5的长度，提高了使用灵活性。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
