一种具有烟气收集的外接式沥青取样装置的制作方法

本技术涉及沥青检测装置领域，具体地，涉及一种具有烟气收集的外接式沥青取样装置。

背景技术：

1、沥青是由不同分子量的碳氢化合物及其非金属衍生物组成的黑褐色复杂混合物，是高黏度有机液体的一种，呈液态，表面呈黑色，可溶于二硫化碳。沥青是一种防水防潮和防腐的有机胶凝材料。沥青主要可以分为煤焦沥青、石油沥青和天然沥青三种；其中，煤焦沥青是炼焦的副产品，石油沥青是原油蒸馏后的残渣，天然沥青则是储藏在地下，有的形成矿层或在地壳表面堆积；沥青主要用于涂料、塑料、橡胶等工业以及铺筑路面等。

2、在沥青检测取样的过程中，一般为人工取样，即人工直接从外部沥青储存装置进行取样，尤其是取样现场环境复杂，操作有一定的危险性。为此，亟要一种无取样危险性的设备。沥青烟气是沥青在工业生产过程中产生的一种有害物质，其本身有毒有害且成分复杂多样。沥青烟气中含有多种有机物，包括碳环烃、环烃衍生物及其它化合物，有不少对人身健康有危害作用。现有的设备使用过程中，由于沥青烟气的收集、输送及消烟过程中，极易粘着管道及设备表面形成液态至固态沥青。固结后的沥青很难清除掉,往往造成管道堵塞、设备破坏的现象，使整套系统无法正常运行，严重损坏了设备，大大影响了生产运行。另外，沥青烟气组分极为复杂，随沥青来源不同而异。沥青烟气中既有沥青挥发组分凝结成的固体和液体微粒，又有蒸气状态的有机物，部分有机物是高分子聚合物，会对环境造成严重污染。基于上述存在的技术问题，亟需一种带烟气收集装置的外接式沥青取样设备。

技术实现思路

1、针对现有技术中的缺陷，本实用新型的目的是提供一种具有烟气收集的外接式沥青取样装置。

2、本实用新型的技术方案如下：

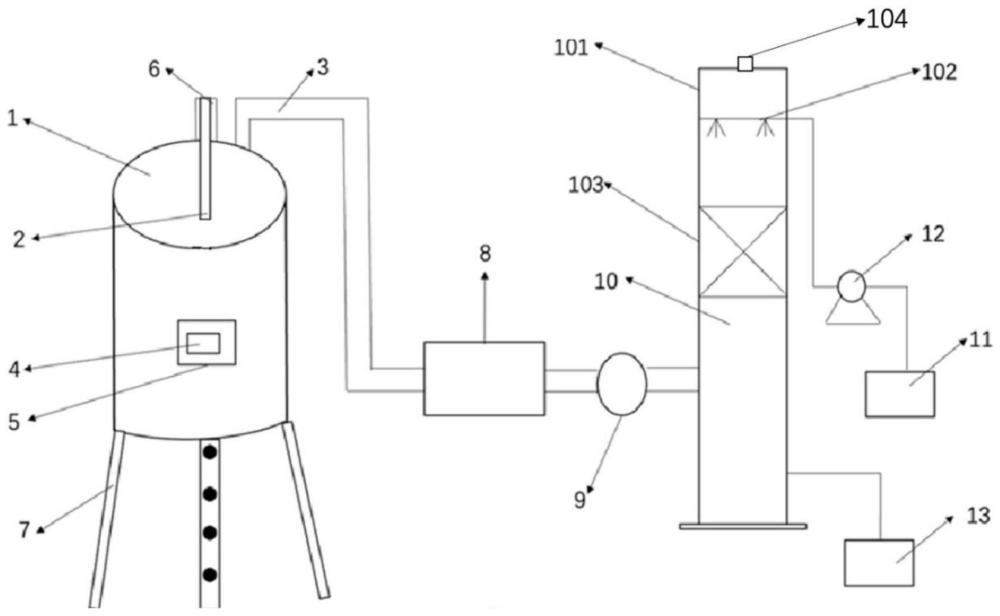

3、本实用新型涉及一种具有烟气收集的外接式沥青取样装置，包括：罐体1、连接管2、废弃管3、取样口4、开关门5、冷却器8、文丘里9、洗净塔10、洗净油槽11、洗净油泵12；开关门5的材质为透明亚克力板，在开关门5铰接部位的相对另一侧，设置有转动卡件，转动卡件与罐体1上的阻挡件配合，使得开关门5在关闭状态时，能够贴合罐体1；

4、在使用时，操作人员首先将连接管2的上端与沥青泵排凝口连接，打开罐体1上的开关门5，然后将样品瓶通过取样口4放入到罐体1内部中心处，关闭开关门5，随后打开沥青泵的电源开关，沥青通过连接管2的引导，进入取样瓶中，取样过程中产生的废气通过罐体1上方的废气管3排出。

5、其中，

6、连接管2垂直设置在罐体1的上方，一端连接外部沥青储存装置，另一端延伸至罐体1的内部；

7、废弃管3的一端与罐体1内部连通，另一端通过管道与冷却器8连接；

8、取样口4设置在罐体1的侧壁；取样口4的外侧设置有开关门5，开关门5设置在罐体1的外壁；

9、洗净塔10一端通过可拆卸连接的文丘里9连通冷却器8，另一端通过洗净油泵12连接洗净油槽11；

10、优选地，所述保温加热层6设置在连接管2的外层。

11、优选地，所述洗净油槽11通过管道与洗净油泵12连通，所述洗净油泵12通过管道与洗净塔10的上端连接。

12、优选地，所述连接管2的一端由所述罐体1上方中心处垂直插入罐体1的内部。

13、优选地，所述废弃管3设置在所述罐体1的上方边缘处，所述废弃管3为弯折管。

14、优选地，所述连接管2的内部为沥青流动通道，其外部设置加设有供沥青加热的保温加热层6。(该保温加热层6设置在裸露在罐体1外部的部分)

15、优选地，该装置还包括设置在所述罐体1底部的开设有通孔的支撑腿7，便于调节不同高度，适用更多使用条件。

16、优选地，所述洗净塔10的顶部固定连接有接管104，在沥青烟气通过对有害物质进行回收后可以通过接管进行排出。

17、洗净塔10包括塔体101、喷淋器102、填料层103；塔体101上固定连接有喷淋器102；喷淋器102下方设置有填料层103；填料层103与塔体101固定连接。喷淋器102能够将洗净油从喷淋器102的喷头中喷出，用于沥青烟气的有害物质进行回收。设置填料层103有利于洗净层与沥青烟气进行充分接触，回收效果更好。

18、优选地，所述洗净油槽11与所述喷淋器102通过管道连通。洗净油槽11直接连接在喷淋器102上，可快速将洗净油通过洗净油泵12送到喷淋器102处与沥青烟气进行接触。

19、优选地，该装置还包括炭燃料槽13，其通过管道与所述洗净塔10的下端可拆卸连接。

20、与现有技术相比，本实用新型具有如下的有益效果：

21、(1)本实用新型提供了一种烟气收集管、烟气收集装置，对沥青烟气进行精准收集，并且回收利用烟气中的油类物质，同时能降低轻烟气处理的消耗，运行过程可靠、稳定。

22、(2)本实用新型将连接管引入罐体中，并在罐体上开设取样口，在取样时，避免沥青飞溅，对取样人造成伤害；并且通过废弃管将废弃高温沥青烟气收集进行处理。

23、(3)本实用新型在连接管外侧设置保温加热层，对进入到连接管的沥青进行加热，避免沥青因降温降低其流动性，造成连接管堵塞现象的发生。

24、(4)本实用新型通过在罐体底部设置支撑腿，增高罐体的高度，并且通过在支撑腿上设置通孔，以此调节支撑腿的高度，适用于不同的取样情况。

25、(5)本实用新型的沥青烟气经过冷却器进行冷却后，通过文丘里将沥青烟气送入洗净塔进行烟气洗涤。采用洗净油能够充分对对烟气中的有害物质进行回收，沥青尾气排放量大幅度减低，同时提高洗涤效果，减少了对环境的污染。

1.一种具有烟气收集的外接式沥青取样装置，其特征在于，包括：罐体(1)、连接管(2)、废弃管(3)、取样口(4)、开关门(5)、冷却器(8)、文丘里(9)、洗净塔(10)、洗净油槽(11)、洗净油泵(12)；

2.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述连接管(2)的外层设置保温加热层(6)。

3.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述洗净油槽(11)通过管道与洗净油泵(12)连通，所述洗净油泵(12)通过管道与洗净塔(10)的上端连接。

4.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述连接管(2)的一端由所述罐体(1)上方中心处垂直插入罐体(1)的内部。

5.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述废弃管(3)设置在所述罐体(1)的上方边缘处，所述废弃管(3)为弯折管。

6.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述连接管(2)的内部为沥青流动通道，其外部设置加设有供沥青加热的保温加热层(6)。

7.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，还包括设置在所述罐体(1)底部的支撑腿(7)。

8.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述洗净塔(10)的顶部固定连接有接管(104)。

9.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，所述洗净油槽(11)通过管道与喷淋器(102)连通。

10.如权利要求1所述的具有烟气收集的外接式沥青取样装置，其特征在于，还包括炭燃料槽(13)，其通过管道与所述洗净塔(10)的下端可拆卸连接。
