一种食品重金属检测装置的制作方法

本技术涉及检测设备，尤其涉及一种食品重金属检测装置。

背景技术：

1、日常生活中常见的重金属主要由铅、镉、汞等。

2、重金属一般以天然浓度广泛存在于自然界中，但由于人类对重金属的开采、冶炼、加工及商业制造活动日益增多，造成不少重金属进入大气、水、土壤中。

3、而受污染的水土中生长出的粮食、蔬菜、水果等农作物中会因为吸收了土壤和水分中的重金属而导致重金属超标，最终通过食物链进入人体内，对人们的身体健康造成极大的伤害。

4、而传统的机械，其检测时间较长，且一次不能放置多个被检测物，使得不适合同一批的食物重金属检测。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种食品重金属检测装置，从而解决上述缺陷。

2、本实用新型的目的是通过以下技术方案来实现的：

3、一种食品重金属检测装置，包括：

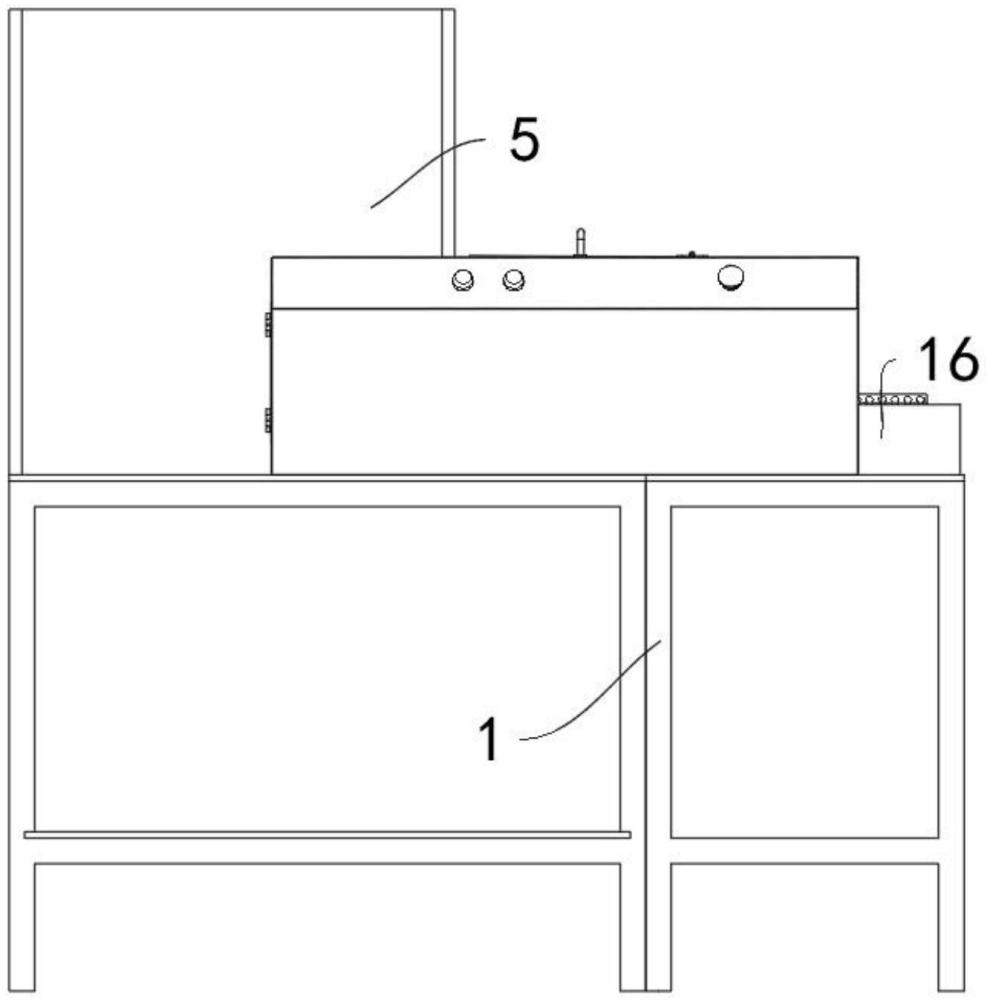

4、立架，所述立架上设置有检测物放置机构、取料输送机构和检测机构，所述取料输送机构用于将检测物放置机构与检测机构之间进行来回运输；所述检测物放置机构包括固定架，所述固定架上活动设置有放置架，所述放置架上放置有若干检测放置座，所述检测放置座上开设有若干用于放置检测瓶的圆柱槽；所述取料输送机构的输出端用于夹取输送检测放置座。

5、在本实用新型一或多个实施方式中，所述固定架包括平板，所述平板的长度方向的左侧端具有向内侧弯折的第一折边，所述平板的长度方向的右侧端固定有竖板，所述竖板的上端具有弯折的第二折边，所述平板的宽度方向的前侧端具有向内侧弯折的第三折边，所述第三折边的一端与竖板之间形成有开口，所述开口用于检测放置座进行插设进入；所述平板上还开设有两个条形槽，所述平板下侧固定有两个立板，所述立板之间固定有两个长轴，所述长轴上滑动设置有限位座，所述限位座的上端延伸至条形槽内。

6、在本实用新型一或多个实施方式中，所述检测放置座为一体成型结构，所述检测放置座包括底座，所述底座上固定有卡座，所述圆柱槽开设于卡座上，且圆柱槽的侧面为开口；所述第三折边与底座的边缘相适应，所述底座的一端开设有卡槽，所述第二折边的延伸端与卡槽相适配。

7、在本实用新型一或多个实施方式中，所述平板的下侧还固定有两个相对设置的固定片，其两个固定片之间固定有转轴，所述转轴的两端通过轴承固定于固定架上，所述固定架的内侧还固定有翻转电机，所述翻转电机的输出端固定有主动齿轮，所述转轴的一端固定有从动齿轮，所述主动齿轮与从动齿轮相啮合。

8、在本实用新型一或多个实施方式中，检测机构包括固定于立架上的保护罩，其保护罩的前侧设置有进出口，所述保护罩内设置有检测仪。

9、在本实用新型一或多个实施方式中，所述取料输送机构包括固定于立架上的第一直线导轨，所述第一直线导轨的输入端安装有输送电机，所述直线导轨的输出端固定有滑架，所述滑架上固定有第二直线导轨，所述第二直线导轨的输入端安装有位移电机，所述第二直线导轨的输出端上固定有安装架，所述安装架上固定有旋转电机，所述旋转电机的输出端固定有夹料电缸，所述夹料电缸固定有夹爪，所述检测放置座的一端固定有若干夹槽。

10、在本实用新型一或多个实施方式中，所述立架上还设置有出料机构，所述出料机构包括立座，所述立座的一端固定有电机，所述电机的输出端固定有螺杆，所述螺杆上旋接有滑座，所述滑座上开设有用于放置检测放置座的凹槽。

11、本实用新型的有益效果：

12、本实用新型提出的一种食品重金属检测装置通过人工或外部机械手将装有检测物的检测放置座放置于放置架上，然后通过取料输送机构将检测放置座夹取放置于保护罩内，通过检测仪进行检测，检测后通过取料输送机构检测放置座夹取放置于滑座上，其中重金属含量超标的会通过显示器或后台电脑进行标记和提醒，通过上述的检测机构，使得便于适应同批次的食物产品进行检测，以便产家进行检验和分析。

1.一种食品重金属检测装置，其特征在于，包括：

2.根据权利要求1所述的一种食品重金属检测装置，其特征在于：

3.根据权利要求2所述的一种食品重金属检测装置，其特征在于：

4.根据权利要求2所述的一种食品重金属检测装置，其特征在于：

5.根据权利要求1所述的一种食品重金属检测装置，其特征在于：
