一种住宅用排气道抗柔性冲击试验装置的制作方法

本实用新型涉及一种管道的性能试验装置，特别涉及一种住宅用排气道抗柔性冲击试验装置。

背景技术：

住宅排气道是安装在住宅厨房、卫生间内将烟气集中排放送到外部空间去的烟囱，是用于排除住宅厨房炊事活动产生的油烟气或卫生间浊气的非金属管道制品。也称住宅排风道、住宅通风道、住宅烟风道。住宅排气道是住宅厨房、卫生间共用排气管道系统的主要组成部分。

住宅排气道在建筑市场的广泛运用，根据标准JG/T194-2004《住宅厨房、卫生间排气道》标准要求，抗柔性冲击：以整根排气道制品为测试试件，将试件大面水平支撑于支距为1.8m的木棱上，木棱高宽尺寸为50mm*50mm，长度大于试件的横截面边长，用10kg标准砂袋在试件中部上方1m的距离自由落下，同一部位冲击5次，看试件是否开裂。

目前，市场上测试排气道抗柔性冲击的方法都是按照上述标准的做法，但是还没有符合上述标准做法的检测装置，因此，现在的测试方法往往还是由检测人员拿着10kg砂袋在进行检测，而检测人员无法较为准确的控制在1m的高度，进而使得检测的结构不准确。

技术实现要素：

本实用新型的目的是提供一种住宅用排气道抗柔性冲击试验装置，具有能够较为准确的控制砂袋距离试件的高度，以使检测的结构更准确。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种住宅用排气道抗柔性冲击试验装置，包括底座和设置于底座上的支撑架，所述支撑架的上端设置有连接组件，所述连接组件的上端与支撑架固定连接，下端铰接有一摆杆，所述摆杆的一端通过绳索连接有砂袋，另一端连接有供检测人员牵引的牵引绳，所述摆杆与绳索连接的一端为摆动段，另一端为驱动段；所述底座相对的两侧上均设置有供试件放置的木棱，两个所述木棱之间的距离为1.8m，所述连接组件上设置有用于定位摆杆成水平的定位件，所述摆杆与绳索连接的一端至连接组件的距离为10cm，所述砂袋位于两根木棱之间的中部位置上方，所述摆杆与牵引绳连接的一端至连接组件的距离小于或等于连接组件竖直方向的长度；

当摆杆与定位件抵触时，所述木棱与砂袋之间的竖直距离为1m。

通过采用上述技术方案，检测人员可支架拉牵引绳，通过牵引绳来驱动摆杆的驱动段向下摆动，直到摆杆受定位件的限制作用而处于水平位置时停止牵引，将试件的两端放置在木楞上，使砂袋刚好位于试件的中部正上方1m的位置，然后撤去对牵引绳的拉力，使得砂袋在重力的作用下自由落体对试件进行测试；而这个过程由于定位件的设置，使得检测人员只要通过牵引绳向下拉，直到摆杆受定位件的限制作用而无法继续下拉为止，此时便是砂袋与试件距离为1m的位置，从而能够较为准确的控制砂袋距离试件的高度，以使检测的结构更准确，并且这个过程只需要一个检测人员即可完成，非常的方便。

进一步的，所述连接组件包括两块竖直的连接板，两块所述连接板的上端与支撑架固定连接，另一端向下延伸，所述摆杆介于两块连接板之间并通过转轴连接在连接板的下端。

通过采用上述技术方案，将摆杆设置在连接板之间，使得摆杆在承受砂袋10kg的重力使不易发生偏移，并且两侧受到连接板的夹持作用而不易发生摆动，从而使摆杆能够稳定的进行摆动，使砂袋落到试件上的位置更加的准确，进而使测试的结果更加的准确。

进一步的，所述摆杆的长度为3m，所述连接板竖直方向的长度为2m。

通过采用上述技术方案，摆杆的长度为3m，摆动段为1m，驱动段就为2m，驱动段的长度为摆动段长度的2倍，根据杠杆原理，其检测人员在见10kg砂袋向上提的过程中只需要使用5kg左右的拉力即可，大大减少了检测人员的施力，进而减少了检测人员的劳动强度。

进一步的，所述定位件为截面形状呈L形的定位片，所述定位片的一端与连接板固定连接，另一端向远离砂袋的一端延伸，所述定位片水平设置；

当摆杆处于水平位置时，所述定位片与驱动段的下侧抵触。

通过采用上述技术方案，通过定位片的设置能够稳定的对驱动段进行限制，进而对摆杆处于水平位置进行有效精确的定位，从而使砂袋与试件之间的距离更准确的定位在1m，以使检测的结构更准确。

进一步的，所述定位件为定位杆，所述定位杆的一端与支撑架固定连接，另一端竖直向下延伸；

当摆杆处于水平位置时，所述定位杆的下端与摆动段的上侧抵触。

通过采用上述技术方案，定位杆的设置能够对摆动段进行定位，进而对摆杆处于水平位置进行有效精确的定位，从而使砂袋与试件之间的距离更准确的定位在1m，以使检测的结构更准确。

进一步的，所述底座上与支架对应的位置设置有安装筒，所述支撑架的下端穿入到安装筒内，所述安装筒的侧壁上螺纹连接有用于固定支撑架的螺栓。

通过采用上述技术方案，安装筒的设置能够实现底座与支撑架之间的拆装，从而使整个装置可以拆卸，不使用时可以拆开，减少空间的占用。

进一步的，所述底座、支撑架、连接板、摆杆均由镀锌方管制成。

通过采用上述技术方案，将底座、支撑架、连接板、摆杆均由镀锌方管制成，能够减轻整个装置的重量，易于检测人员的搬动。

综上所述，本实用新型具有以下有益效果：

通过摆杆与定位件的设置使得砂袋与试件之间的距离能够较为精准的控制；

摆动段长度小于驱动段的长度，利用杠杆原理减少检测人员的劳动强度；

通过安装筒的设置能够实现底座与支撑架支架的拆装，减少空间的占用。

附图说明

图1是实施例1中用于体现连接板与摆杆之间的连接关系示意图；

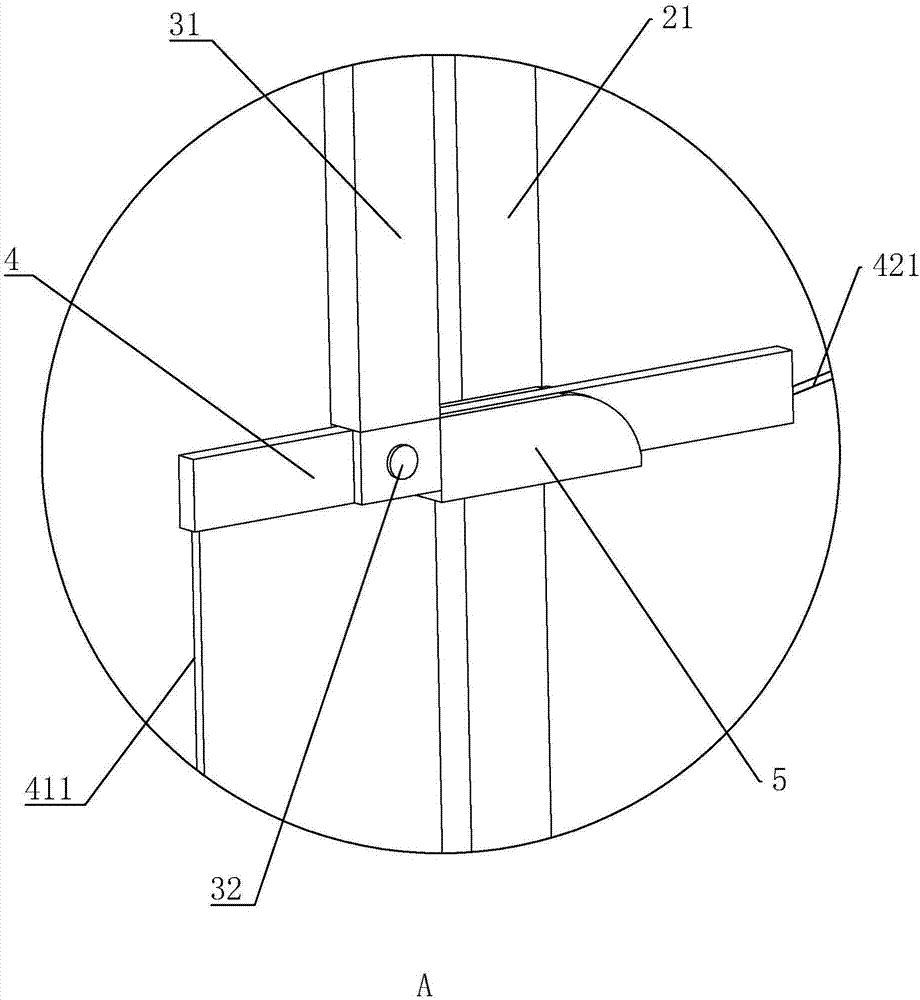

图2是图1中A部的放大图；

图3是实施例1中用于体现连接板与定位片之间的连接关系示意图；

图4是实施例2中用于体现定位杆的位置关系示意图。

图中，1、底座；11、安装筒；111、螺纹孔；12、螺栓；13、木棱；14、固定杆一；15、固定杆二；2、支撑架；21、插杆；22、连接杆；3、连接组件；31、连接板；32、转轴；4、摆杆；41、摆动段；411、绳索；412、砂袋；42、驱动段；421、牵引绳；5、定位片；6、定位杆。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

实施例1：一种住宅用排气道抗柔性冲击试验装置，如图1和2所示，包装由镀锌方管围成的长方形底座1和支撑架2，该镀锌方管的截面形状为50mm*30mm，其底座1的长为1900mm，宽为800mm，在底座1的长边中部之间连接有固定杆一14，固定杆与底座1的宽平行，在固定杆的两侧还分别设置有固定杆二15，固定杆二15的两端分别与底座1的长边固定连接，固定杆二15与固定杆一14之间的距离为300mm，在固定杆一14的一段以及固定杆二15的另一端均垂直连接有安装筒11，在安装筒11上开设有螺纹孔111，在螺纹孔111上螺纹连接有螺栓12。在底座1的两个宽边上设置有木棱13。

如图1和3所示，支撑架2包括三根用于插入到安装筒11的插杆21和连接在插杆21上端的连接杆22，上端的连接杆22与固定杆一14在同一竖直方向的位置设置有两块平行的长方形状的连接板31，连接板31的一端与连接杆22固定连接，另一端竖直朝下，在两个连接板31之间的下端设置有转轴32，在转轴32上转动连接有摆杆4，其转轴32位于摆杆4长度的三分之一的位置，其摆杆4的长度为300mm，摆杆4三分之一段为摆动段41，另一段为驱动端，在摆杆4的摆动段41远离连接板31的一端连接有绳索411，绳索411上连接有10kg的砂袋412，摆杆4的另一端连接有牵引绳421；其砂袋412位于底座1的中心位置上方。在连接板31上设置有用于定位摆杆4成水平的定位件，在本实施例中的定位件为L形的定位片5，定位片5设置在连接板31的下端向远离砂袋412的一端，该定位片5的一侧位于驱动段42的摆动轨迹上，当摆杆4处于水平时，刚好与定位片5抵触。支撑架2也是有镀锌方管构成。

具体实施过程：在需要使用时，将支撑架2上的三根插杆21插入到安装筒11内，并通过旋转螺栓12对插杆21进行固定，从而实现安装。在需要进行检测时，将试件放置在木棱13上，使试件与底座1的长边平行，然后检测人员向下拉牵引绳421，使得驱动杆在牵引绳421的拉动下向下摆动，相对的摆动段41向上移动，从而通过绳索411将砂袋412向上提升，当驱动段42与定位片5抵触时，此时的摆杆4刚好处于水平位置，砂袋412与试件之间的距离为1m，然后撤去对牵引绳421的拉力，使砂袋412下落冲击试件，反复操作5次，观察试件是否开裂，并记录。

实施例2：一种住宅用排气道抗柔性冲击试验装置，与实施例1的不同之处在于，如图4所示，在本实施例中，定位件为定位杆6，定位杆6的一端与支撑架2固定连接，另一端竖直向下延伸，当摆杆4处于水平位置时，定位杆6的下端与摆动段41的上侧抵触。定位杆6的设置能够对摆动段41进行定位，进而对摆杆4处于水平位置进行有效精确的定位，从而使砂袋412与试件之间的距离更准确的定位在1m，以使检测的结构更准确。其定位杆6的竖直方向能够具有更好的稳定性，不易变形，能够较为准确的控制砂袋412距离试件的高度，以使检测的结构更准确。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
