一种门窗的快速切换机构的制作方法

本技术属于门窗，具体为一种门窗的快速切换机构。

背景技术：

1、窗是建筑构造物之一，窗扇的开启形式应方便使用，安全，易于清洁，高层建筑宜采用推拉窗和内开窗，当采用外开窗时应有牢固窗扇的措施。

2、窗户的作用，不只是用来看一看外面风光的，在很大程度上，决定了我们生活的质量，但有时，许多问题我们根本不会注意得到，门窗在进行切换时，因门窗在固定时通过螺接的方式进行固定，在进行切换时较为麻烦，无法达到门窗快速切换的模式为此，我们提出了一种门窗的快速切换机构。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种门窗的快速切换机构，有效的解决了背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种门窗的快速切换机构，包括框架与螺接件，所述框架的内部均匀设置有插接槽，所述插接槽的内部设置有插入结构，所述插入机构与螺接件呈插接设置，所述框架的一侧设置有旗型合页，所述框架的内部设置有开合窗，所述开合窗与旗型合页相连接。

3、优选的，所述插入机构包括缓冲簧，所述缓冲簧的另一端设置有插接轴，所述插接轴的外侧贯穿框架的外侧。

4、优选的，所述插接轴的上部设置有卡接块，所述卡接块的两侧设置有凹槽，所述插接轴的底部呈圆弧型设置。

5、优选的，所述插接槽的内部设置有插接块，所述插接块与插接槽呈插接设置，所述插接块的内部设置有定位块，所述定位块与卡接块呈卡接设置。

6、优选的，所述插接块的前侧设置有螺钉，所述插接槽的内部设置有螺钉槽，所述螺钉螺接在螺钉槽的内部。

7、优选的，所述螺接件包括螺接杆，所述螺接杆的底部呈锥形设置，所述螺接杆的上部设置有六棱盖，所述六棱盖的内部设置有弧形槽。

8、与现有技术相比，本实用新型的有益效果是：

9、1.通过把螺接件螺接至预留孔的内部，对螺接件的位置进行固定，然后对框架进行嵌入工作，框架在进行嵌入时，插入机构会插接在螺接件的内部，从而对框架的位置进行固定工作，且通过设置有插接槽，可有效的对插入机构进行提取工作，使得框架更好的进行脱离切换工作，且通过设置有旗型合页，使得开合窗更好的进行插接安装工作，以更好的对开合窗进行更换工作；

10、2.通过设置有缓冲簧，可对插接轴的位置进行限定，使得插接轴自动进行复位工作，当框架在进行安装时，插接轴会自动进行收缩工作，当框架在进行安装后，插接轴会自动插接至螺接件的内部，以对框架的位置进行固定工作；

11、3.通过设置有插接块，可有效的对插接槽进行堵塞工作，且插接块内部设置的定位块，在插接块在插接时，定位块会与卡接块进行插接工作，以对卡接块的位置进行固定工作，避免插接轴的位置产生松动现象，更好的对插接轴的位置进行固定工作，且通过设置有凹槽，可有效的避免插接块与卡接块产生卡死现象，通过圆弧型设置的插接轴底部，可辅助插接轴更好的螺接件的内部。

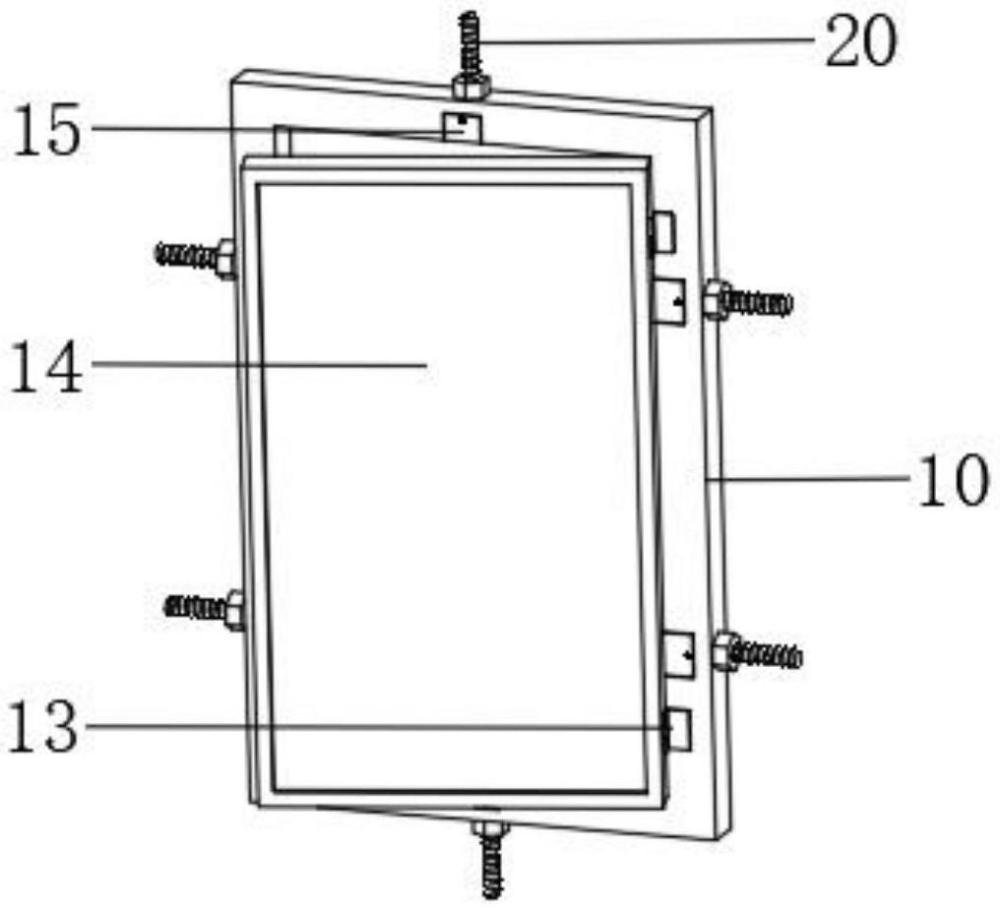

1.一种门窗的快速切换机构，其特征在于：包括框架(10)与螺接件(20)，所述框架(10)的内部均匀设置有插接槽(11)，所述插接槽(11)的内部设置有插入结构(12)，所述插入机构(12)与螺接件(20)呈插接设置，所述框架(10)的一侧设置有旗型合页(13)，所述框架(10)的内部设置有开合窗(14)，所述开合窗(14)与旗型合页(13)相连接。

2.根据权利要求1所述的一种门窗的快速切换机构，其特征在于：所述插入机构(12)包括缓冲簧(120)，所述缓冲簧(120)的另一端设置有插接轴(121)，所述插接轴(121)的外侧贯穿框架(10)的外侧。

3.根据权利要求2所述的一种门窗的快速切换机构，其特征在于：所述插接轴(121)的上部设置有卡接块(122)，所述卡接块(122)的两侧设置有凹槽，所述插接轴(121)的底部呈圆弧型设置。

4.根据权利要求1所述的一种门窗的快速切换机构，其特征在于：所述插接槽(11)的内部设置有插接块(15)，所述插接块(15)与插接槽(11)呈插接设置，所述插接块(15)的内部设置有定位块(16)，所述定位块(16)与卡接块(122)呈卡接设置。

5.根据权利要求1所述的一种门窗的快速切换机构，其特征在于：所述插接块(15)的前侧设置有螺钉，所述插接槽(11)的内部设置有螺钉槽，所述螺钉螺接在螺钉槽的内部。

6.根据权利要求1所述的一种门窗的快速切换机构，其特征在于：所述螺接件(20)包括螺接杆(21)，所述螺接杆(21)的底部呈锥形设置，所述螺接杆(21)的上部设置有六棱盖(22)，所述六棱盖(22)的内部设置有弧形槽(23)。
