一种脱硫浆液喷淋收集装置的制作方法

本技术涉及烟气脱硫，尤其涉及一种脱硫浆液喷淋收集装置。

背景技术：

1、在对烟气进行脱硫处理时多会用到脱硫吸收塔，这些脱硫吸收塔内通常设置有喷淋浆液的喷嘴，利用喷淋出的浆液对烟气中的so2等有害气体进行吸收，然后浆液会继续下落到底部的浆液池中，但是为了能够对浆液回收利用，多会在脱硫吸收塔中安装收集浆液的装置。

2、目前在对浆液回收利用时多会在脱硫吸收塔中安装一个收集盘，这些收集盘上均需要设置多个镂空的开口，从而使烟气通过这些开口向上流动，但是浆液喷雾在下落时也会通过这些开口下落到底部的浆液池中，所以对浆液回收的量就较少，浪费的量较大。

技术实现思路

1、本公开实施例涉及一种脱硫浆液喷淋收集装置，其对浆液回收利用的量会有效增大，同时有效减少浆液浪费。

2、本公开第一方面，提供了一种脱硫浆液喷淋收集装置，具体包括:第一收集槽；

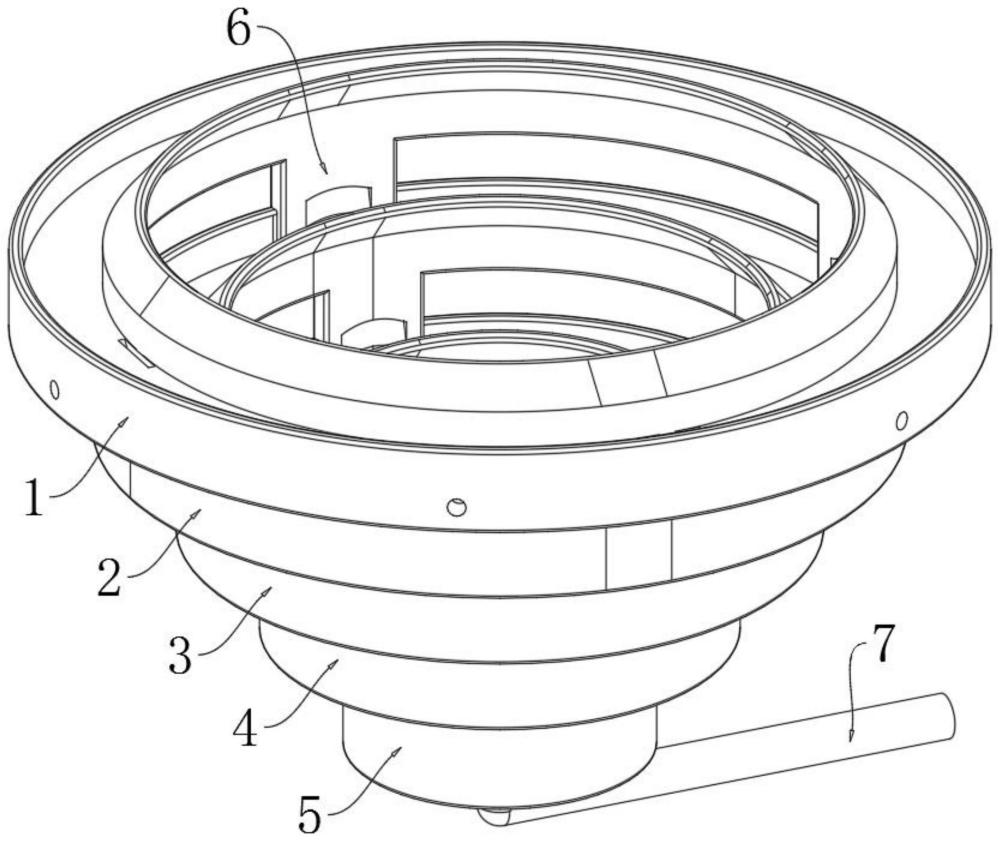

3、所述第一收集槽的底部通过四块收集槽连接板固定有一个第二收集槽；所述第二收集槽的底部通过四块收集槽连接板固定有一个第三收集槽；所述第三收集槽的底部通过四块收集槽连接板固定有一个第四收集槽；所述第四收集槽的底部通过四块收集槽连接板固定有一个第五收集槽；所述第五收集槽的底部连接有一根脱硫浆液回收管。

4、至少一些实施例中，所述第一收集槽、第二收集槽、第三收集槽和第四收集槽的顶部内侧均设置有一块倾斜的环形板。

5、至少一些实施例中，所述第一收集槽、第二收集槽、第三收集槽、第四收集槽和第五收集槽均上下等距设置，且上下相邻的收集槽的间距均为10cm。

6、至少一些实施例中，所述第一收集槽、第二收集槽、第三收集槽和第四收集槽的底部外壁均为外高内低的倾斜面。

7、至少一些实施例中，所述第一收集槽、第二收集槽、第三收集槽和第四收集槽均为环形槽，且中间位置均设置有一个圆形开口，第五收集槽为圆形槽。

8、至少一些实施例中，所述收集槽连接板内侧均设置有一个上下贯穿的倾斜孔，且收集槽连接板中的倾斜孔将上下相邻的收集槽相连通。

9、至少一些实施例中，所述第二收集槽的外径比第一收集槽的主体部分内径大10cm，第三收集槽的外径比第二收集槽的主体部分内径大10cm，第四收集槽的外径比第三收集槽的主体部分内径大10cm，第五收集槽的外径比第四收集槽的主体部分内径大10cm。

10、本实用新型提供了一种脱硫浆液喷淋收集装置，具有如下有益效果：

11、本实用新型中的第一收集槽、第二收集槽、第三收集槽、第四收集槽和第五收集槽能够对脱硫吸收塔中的浆液喷雾进行收集，既不会影响烟气向上流动，而且也能对浆液喷雾全方位收集，所以对浆液回收利用的量就会有效增大，同时有效减少浆液浪费。

1.一种脱硫浆液喷淋收集装置，包括：第一收集槽(1)；其特征在于：

2.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，

3.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，

4.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，

5.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，

6.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，

7.根据权利要求1所述的一种脱硫浆液喷淋收集装置，其特征在于，
