一种酒糟鱼生产用晾干装置的制作方法

本实用新型涉及酒糟鱼加工技术领域，尤其涉及一种酒糟鱼生产用晾干装置。

背景技术：

酒糟鱼加工一般先选用优质的青、草、鲤鱼去鳞开腹，去除内脏、去头、去尾，然后用清洁抹布擦干净腹腔内的血污、黑膜，并立即盐渍；将腌硬的鱼片在第二次卤内刷净后，需要对其进行晾干，传统的晾干只是将其放置在承载台上进行晾干，不能对其翻转，使得传统的酒槽鱼不能得到充分晾干，影响品质，且现有的工厂一般采用机械化处理，一般的机械手都是从上方取得酒槽鱼，而传统的晾干装置是水平拿取，降低了工作效率，为此我们提出了一种酒糟鱼生产用晾干装置，用来解决上述问题。

技术实现要素：

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种酒糟鱼生产用晾干装置。

为了实现上述目的，本实用新型采用了如下技术方案：

一种酒糟鱼生产用晾干装置，包括底座，所述底座的上端设有四个支撑柱，所述支撑柱的侧壁上等间距设有多个放置槽，所述放置槽内均设有滑块，所述滑块通过弹簧与放置槽内的底部连接，所述滑块远离弹簧的一端竖直设有限位杆，所述支撑柱的侧壁上设有与限位杆相匹配的第二限位槽，同一水平面的四个限位杆上设有放置板，所述放置板的下端四角均设有与限位杆相匹配的第一限位槽，且限位杆位于第一限位槽内，所述放置板的上端等间距设有多个晾干槽，所述晾干槽内的底部转动连接有两个转动板，且两个转动板对称设置在晾干槽内，所述转动板的边缘设有提手。

优选地，所述底座的下端设有行走机构。

优选地，所述转动板上均匀分布有通孔。

优选地，所述转动板的表面设有反光膜。

优选地，所述晾干槽的数量为六个。

本实用新型中，先将待晾干的酒槽鱼放置在两个转动板上，并将放置板依次放置在同一水平面的四个限位杆上，在晾干过程中，可以通过提手带动转动板，将酒槽鱼翻身，使其更易晾干，当充分晾干后，通过现代化设备从上方垂直拿取放置板，由于弹簧处于拉伸状态，当放置板拿走后，限位杆在弹簧的带动下移动至第二限位槽内，进而使得下层的放置板垂直拿取变得方便，本实用新型结构简单，操作方便，符合现代化操作理念，适合推广。

附图说明

图1为本实用新型提出的一种酒糟鱼生产用晾干装置的结构示意图；

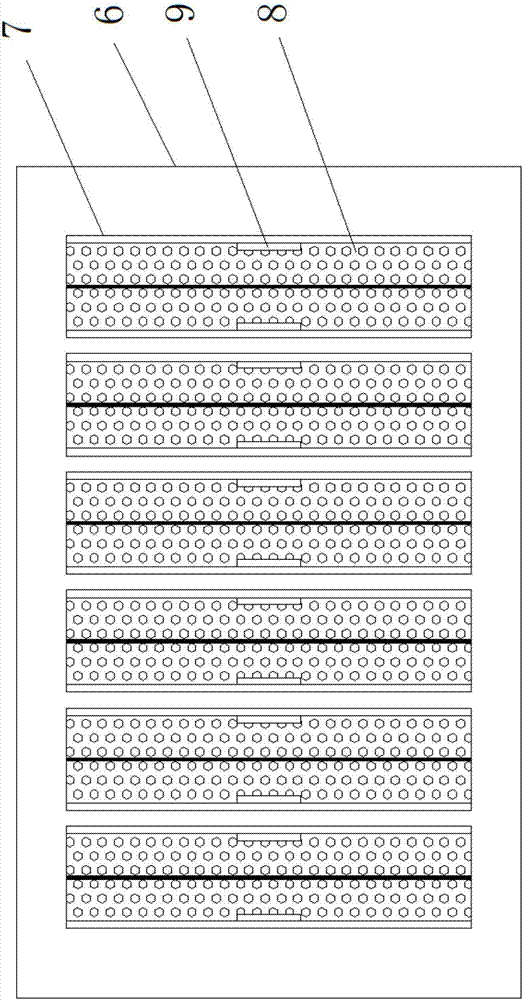

图2为本实用新型提出的一种酒糟鱼生产用晾干装置的放置板俯视图；

图3为本实用新型提出的一种酒糟鱼生产用晾干装置的A处结构放大图。

图中：1底座、2支撑柱、3放置槽、4弹簧、5滑块、6放置板、7晾干槽、8转动板、9提手、10第一限位槽、11限位杆、12第二限位槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-3，一种酒糟鱼生产用晾干装置，包括底座1，底座1的上端设有四个支撑柱2，支撑柱2的侧壁上等间距设有多个放置槽3，放置槽3内均设有滑块5，滑块5通过弹簧4与放置槽3内的底部连接，滑块5远离弹簧4的一端竖直设有限位杆11，支撑柱2的侧壁上设有与限位杆11相匹配的第二限位槽12，同一水平面的四个限位杆11上设有放置板6，将待晾干的酒槽鱼放置在两个转动板6上，放置板6的下端四角均设有与限位杆11相匹配的第一限位槽10，且限位杆11位于第一限位槽10内，当充分晾干后，通过现代化设备从上方垂直拿取放置板6，由于弹簧4处于拉伸状态，当放置板6拿走后，限位杆11在弹簧4的带动下移动至第二限位槽12内，进而使得下层的放置板6垂直拿取变得方便，放置板6的上端等间距设有多个晾干槽7，晾干槽7内的底部转动连接有两个转动板8，且两个转动板8对称设置在晾干槽7内，转动板8的边缘设有提手9，在晾干过程中，可以通过提手9带动转动板8，将酒槽鱼翻身，使其更易晾干。

本实用新型中，底座1的下端设有行走机构。转动板9上均匀分布有通孔。转动板9的表面设有反光膜。晾干槽7的数量为六个。

本实用新型中，先将待晾干的酒槽鱼放置在两个转动板6上，并将放置板6依次放置在同一水平面的四个限位杆11上，在晾干过程中，可以通过提手9带动转动板8，将酒槽鱼翻身，使其更易晾干，当充分晾干后，通过现代化设备从上方垂直拿取放置板6，由于弹簧4处于拉伸状态，当放置板6拿走后，限位杆11在弹簧4的带动下移动至第二限位槽12内，进而使得下层的放置板6垂直拿取变得方便。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
