保证型材强度的高精度切割装置的制作方法

本实用新型涉及一种保证型材强度的高精度切割装置。

背景技术：

现有型材生产出之后，根据实际需要将其等长度进行切断，切断过程需要使用切割装置，切割装置切割时需要根据型材形状对型材进行支撑，现有技术中的支撑装置难以灵活调节，而如果不进行支撑则切割时可能会导致型材局部形变，影响切割精度且难以切割后的保证型材强度。

技术实现要素：

本实用新型的目的是解决现有技术中型材切割时如不进行支撑会影响切割，如果设置支撑装置则难以灵活调节的问题。

本实用新型采用的技术方案是：保证型材强度的高精度切割装置，包括机架、切割台、刀架和切割刀，切割台连接于机架的一侧，刀架与切割台连接，所述机架上设置有输送带，位于输送带宽度方向两侧的机架上各固定连接有一块安装板，每块安装板在远离输送带的一侧固定连接有气缸，每块安装板上活动连接有电机，气缸的活塞杆与电机固定连接，所述电机的输出轴上固连有装夹卡盘，位于输送带长度方向一侧的机架上固定连接有斜台，所述斜台远离输送带的一端设置有收料装置。

本实用新型的有益效果是：采用这种结构后，如果型材有凹入则根据型材上最大的凹入所在的面的位置使用装夹卡盘对型材装夹后进行翻转、使得型材上最大的凹入不与切割台接触，与支撑装置配合使用切割时不易使型材发生形变，提高了加工精度且保证了型材的强度。

附图说明

图1为本实用新型结构示意图。

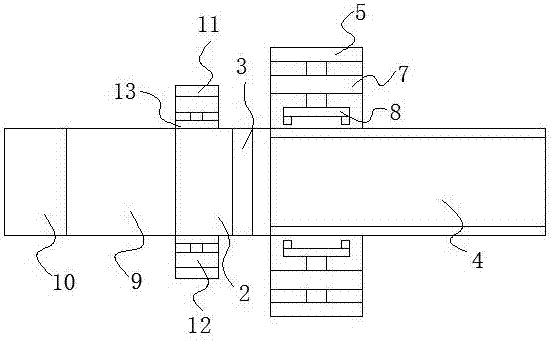

图2为图1的俯视图。

具体实施方式

下面结合附图，对本实用新型做进一步的说明。

实施例：保证型材强度的高精度切割装置，包括机架1、切割台2、刀架3和切割刀，切割台连接于机架的一侧，刀架与切割台连接，所述机架上设置有输送带4，位于输送带宽度方向两侧的机架上各固定连接有一块安装板5，每块安装板在远离输送带的一侧固定连接有气缸6，每块安装板上活动连接有电机7，气缸的活塞杆与电机固定连接，所述电机的输出轴上固连有装夹卡盘8，位于输送带长度方向一侧的机架上固定连接有斜台9，所述斜台远离输送带的一端设置有收料装置10。

如果型材有凹入则根据型材上最大的凹入所在的面的位置使用装夹卡盘对型材装夹后进行翻转、使得型材上最大的凹入不与切割台接触。支撑装置包括与机架固连的侧板11、与侧板固连的支撑气缸12和与支撑气缸活塞杆连接的支撑块13，支撑块伸入型材上的凹入进行支撑，因此翻转后与支撑装置配合使用切割时不易使型材发生形变，提高了加工精度且保证了型材的强度。收料装置10可以是收料框、收料盒、收料带等。

本领域技术人员应当知晓，本实用新型的保护方案不仅限于上述的实施例，还可以在上述实施例的基础上进行各种排列组合与变换，在不违背本实用新型精神的前提下，对本实用新型进行的各种变换均落在本实用新型的保护范围内。
