网络线缆连接器的制作方法

本实用新型涉及一种网络线缆连接器，尤其涉及一种网络线缆连接器的电源传输线路。

背景技术：

现有技术中，2015年12月30日公开的济宁万家乐安防科技有限公司所有的CN201520682172.1号专利，揭示了一种带电源的以太网络线缆连接器，但此种网络连接器100的电源需要与网线插座分开的电源插头120加载于网络连接器140(参考图1)。

技术实现要素：

本实用新型的主要目的在于提供一种结构简单，连接方便的网络连接器。

为了实现上述目的，本实用新型提供了一种网络线缆连接器，其包括网线及连接于网线的插座，所述网线插座包括并列排布的四根端子，分别形成两个差分对的J端，同一差分对内的两根端子连接一共模贴片变压器后，再连接至网线的两个P端，在两个J端之间提取共模信号点，前述两个差分对的共模信号点再连接至两个P端以将此两个P端的电源加入插座的J端。

相对现有技术，网络线缆连接器集成电源，从而使其结构简单，连接方便，并降低成本。

作为进一步设计，同一差分对内的两个J端之间连接有取电线圈，所述取电线圈设有中心抽头，所述共模信号点即设置于中心抽头。

作为进一步设计，所述取电线圈的两端与共模贴片变压器之间均设有隔离电容。

作为进一步设计，所述插座还包括四根端子，并与前四根端子并列排布，且前四根端子排列位置为1、2、3、6，后四根端子排列位置为4、5、7、8。

作为进一步设计，端子1与端子2的共模信号点连接第五电容，再连接第一电阻，以及端子3与端子6的共模信号点连接第六电容，再连接第二电阻，第一电阻与第二电阻的输出端共同连接第七电容后再接地。

作为进一步设计，端子4与端子5共同连接第三电阻，端子7与端子8共同连接第四电阻，第三电阻与第四电阻的输出端共同连接第七电容后再接地。

作为进一步设计，所述插座内设有电路板，所述共模贴片变压器、隔离电容、取电线圈均贴片安装于所述电路板上。

作为进一步设计，所述插座包括设有供网线插头插入配合的外模、固定前述端子并与前述端子一并插入外模的内芯，电路板安装于外模的后端，电路板垂直于线缆延伸方向，前述网线焊接于电路板。

作为进一步设计，所述共模贴片变压器、隔离电容、取电线圈均贴片分别安装于所述电路板的相反两侧。

作为进一步设计，所述网线通过两次包覆成型固定于前述插座。

附图说明

构成本申请的一部分，说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

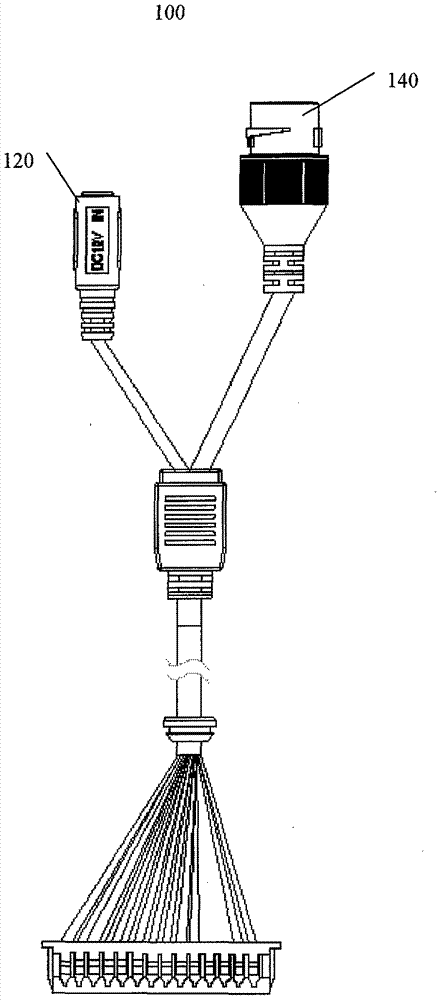

图1为一种现有的网络连接器正视图；

图2为符合本实用新型的网络连接器正视图；

图3为图2所示网络连接器的部分组件剖视图；及

图4为图2所示网络连接器的电路图。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

如图2至图4所示，揭示了一种网络线缆连接器200，其包括网线28及连接于网线28的插座22，所述网线插座22包括并列排布的四根端子244，分别形成两个差分对的J端286，同一差分对内的两根端子244连接一共模贴片变压器264后，再连接至网线28的两个P端262，在两个J端286之间提取共模信号点269、271，前述两个差分对的共模信号点269、271再连接至两个P端262，以将此两个P端262的电源加入插座200的J端286。

同一差分对内的两个J端286之间连接有取电线圈268、270，所述取电线圈268、270设有中心抽头，所述共模信号点269、271即设置于中心抽头。所述取电线圈268、270的两端与共模贴片变压器264之间均设有隔离电容266。所述插座22还包括四根端子244，并与前四根端子244并列排布，且前四根端子244排列位置为1、2、3、6，后四根端子排列位置为4、5、7、8。端子1与端子2的共模信号点269连接第五电容272，再连接第一电阻276，以及端子3与端子6的共模信号点271连接第六电容274，再连接第二电阻278，第一电阻276与第二电阻278的输出端共同连接第七电容280后再接地。端子4与端子5共同连接第三电阻282，端子7与端子8共同连接第四电阻284，第三电阻282与第四电阻284的输出端共同连接第七电容280后再接地。所述插座22内设有电路板248，所述共模贴片变压器264、隔离电容266、取电线圈268、270、第一至第四电阻、第五与第六电容均贴片安装于所述电路板248上。所述插座22包括设有供网线插头(未图示)插入配合的外模242、固定前述端子244并与前述端子244一并插入外模242的内芯246，电路板248安装于外模的后端，前述网线焊接于电路板248。所述共模贴片变压器264、隔离电容266、取电线圈268、270、第一至第四电阻、第五与第六电容均贴片分别安装于所述电路板248的相反两侧。所述网线28通过两次包覆成型固定于前述插座22。
