用于不锈钢焊丝的双层烘干系统的制作方法

本实用新型涉及一种用于不锈钢焊丝的双层烘干系统。

背景技术：

焊丝是作为填充金属或同时作为导电用的金属丝焊接材料。在气焊和钨极气体保护电弧焊时，焊丝用作填充金属；在埋弧焊、电渣焊和其他熔化极气体保护电弧焊时，焊丝既是填充金属，同时也是导电电极。焊丝的表面不涂防氧化作用的焊剂。

焊丝在烘干过程中还存在烘干不充分，热量容易散失的问题，而且烘干均是单层烘干，烘干效果差。

技术实现要素：

针对上述存在的问题，本实用新型旨在提供一种用于不锈钢焊丝的双层烘干系统，该系统热量损失小，焊丝烘干效果好，双层烘干，烘干全面，节省能源。

为了实现上述目的，本实用新型所采用的技术方案如下：

用于不锈钢焊丝的双层烘干系统，包括烘干箱，所述烘干箱的两端均设置上线辊体，在每个所述上线辊体的上下端均设置捋线过渡机构，所述烘干箱内部中间位置沿焊丝运输方向设有一层烘干管道，在所述烘干管道的两相对侧的内壁上均设置保温棉层，每侧的所述保温棉层外部还设有开启机构。

作为优选，所述捋线过渡机构包括捋线辊和两固定板，所述捋线辊连接在两固定板之间，在所述捋线辊上设有若干光滑的捋线槽。

作为优选，所述开启机构包括开启面板，所述开启面板与所述烘干箱铰接连接，所述开启面板上设有卡位板，并在所述保温棉层上设有与所述卡位板卡合的卡位槽。

作为优选，每个所述上线辊体包括上线辊和两定位板，所述上线辊活动连接在两定位板之间。

作为优选，在每个所述定位板上设有活动槽，所述上线辊的辊轴连接在所述活动槽内。

本实用新型的有益效果是：与现有技术相比，本实用新型的优点是，本实用新型采用将烘干管道设置在烘干箱的中心位置，这样焊丝就会从烘干管道的上下两层通过，绕一圈下来，焊丝能够实现两次双层的烘干，烘干效果好，而且烘干的热量损失小，便于维修和更换烘干管道和保温棉，并且在烘干过程中焊丝的捋直效果好。

附图说明

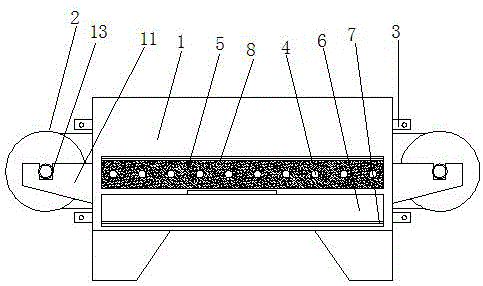

图1为本实用新型主视示意图。

图2为本实用新型左视示意图。

其中：1-烘干箱，2-上线辊体，3-捋线过渡机构，4-烘干管道，5-保温棉层，6-开启面板，7-卡位板，8-卡位槽，9-固定板，10-捋线辊，11-定位板，12-上线辊，13-活动槽。

具体实施方式

为了使本领域的普通技术人员能更好的理解本实用新型的技术方案，下面结合附图和实施例对本实用新型的技术方案做进一步的描述。

参照附图1-2所示的一种用于不锈钢焊丝的双层烘干系统，包括烘干箱1，所述烘干箱1的两端均设置上线辊体2，在每个所述上线辊体2的上下端均设置捋线过渡机构3，所述烘干箱1内部中间位置沿焊丝运输方向设有一层烘干管道4，烘干管道4在烘干箱1内螺旋盘绕设置，在所述烘干管道4的两相对侧的内壁上均设置保温棉层5，每侧的所述保温棉层5外部还设有开启机构。

在本实用新型中，所述捋线过渡机构3包括捋线辊10和两固定板9，所述捋线辊10连接在两固定板9之间，在所述捋线辊10上设有若干光滑的捋线槽。

在本实用新型中，所述开启机构包括开启面板6，所述开启面板与所述烘干箱1铰接连接，所述开启面板6上设有卡位板7，并在所述保温棉层5上设有与所述卡位板7卡合的卡位槽8，需要维修或者更换保温棉层5时打开开启面板6，反之，通过卡位板7和卡位槽8将保温棉层5密封在烘干箱1内。

在本实用新型中，每个所述上线辊体2包括上线辊12和两定位板11，所述上线辊12活动连接在两定位板11之间，在每个所述定位板11上设有活动槽，所述上线辊12的辊轴连接在所述活动槽内，上线辊12的辊轴直接卡在活动槽内，方便安装，而且活动槽为圆形结构，上线辊12旋转光滑，不受阻力。
