一种稳定结构的茶叶摇青机的制作方法

本技术涉及茶叶加工，具体为一种稳定结构的茶叶摇青机。

背景技术：

1、摇青是茶叶制作工序中的一道工序，即摇青工序，通过对摇青的机械运动力和机械摩擦力进行不同组合试验，以探明摇青不同机械力对青叶理化变化及茶品质的影响，结果表明：机械运动力增强叶梢组织的输导机能，协调茶汤呈味物质，具有内在效应；机械摩擦力造成叶细胞损伤，使茶多酚酶促氧化，诱发香气，具有外在效应；运动力与摩擦力二者应协调配合，才能形成茶所特有的香高味醇品质，现如今随着技术的发展，茶叶的加工步骤已经可以通过各种机械设备来实现，茶叶摇青机作为茶叶摇青设备的一种，大大提高了茶叶摇青的效率。

2、根据公示的一种均匀震荡的茶叶摇青机(公开号：cn215958130u)，上述申请中在对滚筒进行清洁时，通过清洁刷对滚筒的表面进行清理，但是在实际使用时，滚筒的内部也会残留渣滓，该申请不能对滚筒的内部进行清理，使用具有局限性。

技术实现思路

1、本实用新型的目的在于提供一种稳定结构的茶叶摇青机，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种稳定结构的茶叶摇青机，包括固定座，所述固定座的表面固定有固定板，所述固定板的顶部固定有电机，所述电机的输出轴贯穿固定座，所述电机的输出轴左端开设有凹槽，所述固定座的内壁转动连接有滚筒，所述电机的输出轴与滚筒固定连接，所述滚筒的内部以及固定座的表面设置有清理组件，所述清理组件包括：

3、转杆，所述转杆贯穿固定座的左侧，所述转杆的右端与电机的输出轴凹槽内壁转动连接，所述固定座的左侧被贯穿有传动杆，所述传动杆与固定座转动连接，所述传动杆的右端被转杆、电机的输出轴贯穿，所述传动杆的右端贯穿滚筒，且转动连接在固定座的右侧内壁上，所述传动杆与滚筒转动连接，所述传动杆的表面固定有连动板，所述连动板远离传动杆的一侧开设有滑槽，所述连动板的滑槽内壁滑动连接有滑板，所述滑板靠近传动杆的一侧固定有弹簧，所述弹簧远离滑板的一端固定在连动板的滑槽内壁上，所述清理组件还包括主动件。

4、优选的，所述主动件包括稳定板，所述稳定板固定在转杆的表面，所述传动杆的内壁铰接有抵板，所述抵板的表面固定有扭簧，所述扭簧远离抵板的一端固定在传动杆的内壁上，所述固定座的左侧表面固定有固定筒，所述固定筒的内壁固定有涡卷弹簧，所述涡卷弹簧远离固定筒的一端固定在传动杆的表面，电机反转，带动转杆、稳定板转动，稳定板抵触抵板，传动杆转动，在离心力的作用下，滑板向外滑动，固定在滑板表面的清洁毛刷与滚筒的内壁抵触，同时在传动杆转动时，会拉伸涡卷弹簧，当涡卷弹簧拉伸到不能那个继续拉伸时，抵板翻转，稳定板不能继续抵触抵板，涡卷弹簧释放，带动传动杆翻转，进而带动连动板、滑板翻转。

5、优选的，所述固定座的内壁底部开设有t型槽，所述固定座的t型槽内壁卡接有t型块，所述t型块的顶部固定有收集框，可以稳定收集框。

6、优选的，所述转杆的右端表面固定有棘轮，所述电机的输出轴的凹槽内壁固定有棘爪。

7、优选的，所述滑板远离传动杆的一侧固定有清洁毛刷。

8、优选的，所述固定座的顶部固定有固定架，所述固定架的内壁底部固定有电动推杆，所述电动推杆的输出端底部固定有滑杆，所述滑杆滑动连接在固定座的内壁上，所述滑杆的底部固定有清洁毛刷，所述滚筒的表面连接有滚筒门，开启电动推杆，带动滑杆下移。

9、与现有技术相比，本实用新型提供了一种稳定结构的茶叶摇青机，具备以下有益效果：

10、该稳定结构的茶叶摇青机设置有清理组件，开启电机反转，转杆、带动稳定板转动，稳定板抵触抵板，使得传动杆转动，在离心力的作用下，滑板向外滑动，固定在滑板表面的清洁毛刷会与滚筒的内壁抵触，同时在传动杆转动时，会拉伸涡卷弹簧，当涡卷弹簧拉伸到不能那个继续拉伸时，此时抵板翻转，使得稳定板不能继续抵触抵板，此时涡卷弹簧释放，从而带动传动杆翻转，进而带动连动板、滑板翻转，从而可以使得电机反转时，可以使得滑板表面的清洁毛刷可以对滚筒的内壁进行清理，增加其清理的实用性。

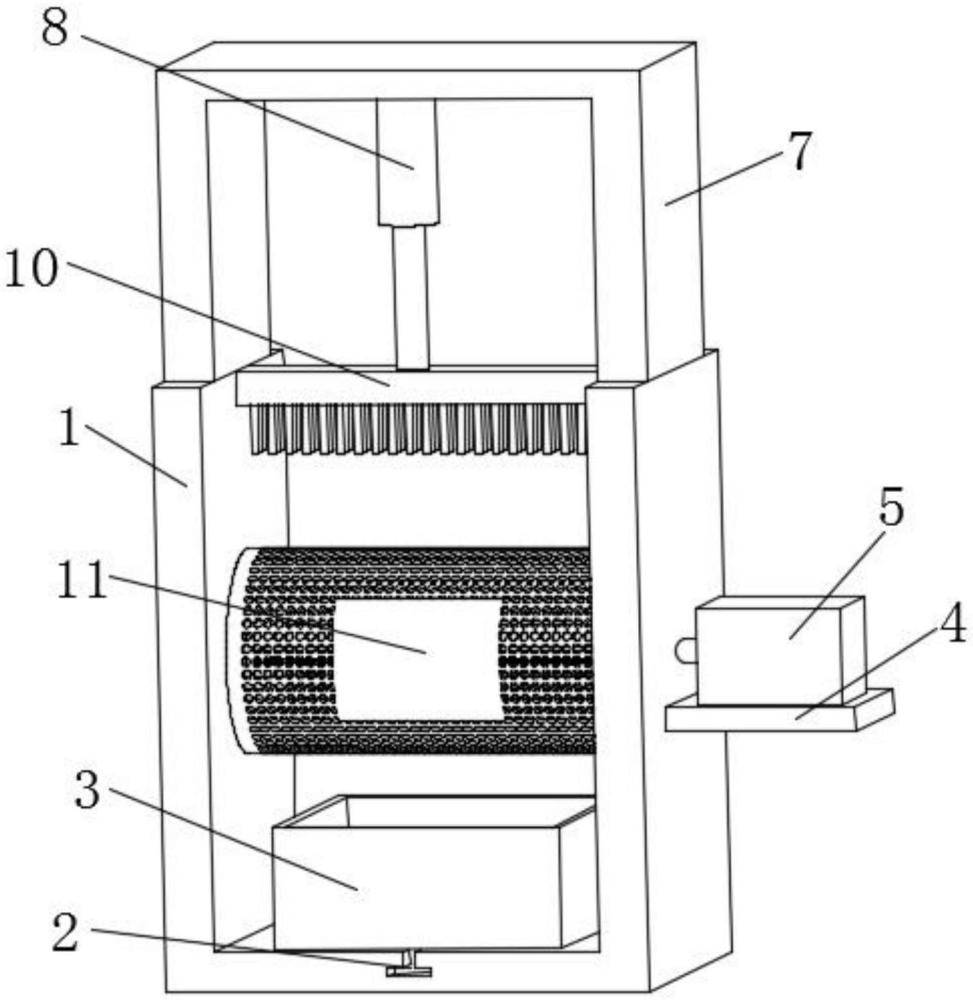

1.一种稳定结构的茶叶摇青机，包括固定座(1)，其特征在于：所述固定座(1)的表面固定有固定板(4)，所述固定板(4)的顶部固定有电机(5)，所述电机(5)的输出轴贯穿固定座(1)，所述电机(5)的输出轴左端开设有凹槽，所述固定座(1)的内壁转动连接有滚筒(11)，所述电机(5)的输出轴与滚筒(11)固定连接，所述滚筒(11)的内部以及固定座(1)的表面设置有清理组件(9)，所述清理组件(9)包括：

2.根据权利要求1所述的一种稳定结构的茶叶摇青机，其特征在于：所述主动件(95)包括稳定板(950)，所述稳定板(950)固定在转杆(90)的表面，所述传动杆(94)的内壁铰接有抵板(951)，所述抵板(951)的表面固定有扭簧(952)，所述扭簧(952)远离抵板(951)的一端固定在传动杆(94)的内壁上，所述固定座(1)的左侧表面固定有固定筒(953)，所述固定筒(953)的内壁固定有涡卷弹簧(954)，所述涡卷弹簧(954)远离固定筒(953)的一端固定在传动杆(94)的表面。

3.根据权利要求1所述的一种稳定结构的茶叶摇青机，其特征在于：所述固定座(1)的内壁底部开设有t型槽，所述固定座(1)的t型槽内壁卡接有t型块(2)，所述t型块(2)的顶部固定有收集框(3)。

4.根据权利要求1所述的一种稳定结构的茶叶摇青机，其特征在于：所述转杆(90)的右端表面固定有棘轮，所述电机(5)的输出轴的凹槽内壁固定有棘爪。

5.根据权利要求1所述的一种稳定结构的茶叶摇青机，其特征在于：所述滑板(93)远离传动杆(94)的一侧固定有清洁毛刷。

6.根据权利要求1所述的一种稳定结构的茶叶摇青机，其特征在于：所述固定座(1)的顶部固定有固定架(7)，所述固定架(7)的内壁底部固定有电动推杆(8)，所述电动推杆(8)的输出端底部固定有滑杆(10)，所述滑杆(10)滑动连接在固定座(1)的内壁上，所述滑杆(10)的底部固定有清洁毛刷，所述滚筒(11)的表面连接有滚筒门。
