一种红薯清洗机的制作方法

本技术涉及红薯加工，特别是一种红薯清洗机。

背景技术：

1、红薯又名蕃薯、甘薯、山芋、番芋、地瓜、红苕、线苕、白薯、金薯、甜薯、朱薯、枕薯等。常见的多年生双子叶植物，草本，其蔓细长，茎匍匐地面。块根，无氧呼吸产生乳酸，皮色发白或发红，肉大多为黄白色，但也有紫色，除供食用外，还可以制糖和酿酒、制酒精。

2、红薯产量极高，在日常中常作为果蔬和粗粮使用，目前在我国广大农村已得到了广泛种植。红薯还可进行深加工，用于制备薯粉等商品，以提高其经济收益。但是由于红薯生长于土壤内，其表面残余有大量泥沙，人工清洗，虽然清洗较为干净，但是劳动量较大，采用超声波清洗设备进行清洗，会在缝隙等位置存在泥沙残留，影响后期使用，基于此，本申请提出了一种红薯清洗机，可解决上述问题。

技术实现思路

1、本实用新型的目的在于克服现有技术的缺点，提供一种红薯清洗机。

2、本实用新型的目的通过以下技术方案来实现：一种红薯清洗机，包括清洗外筒，所述清洗外筒内部的中心处安装有内筒，二者之间安装有两个第一固定板，两个所述第一固定板之间形成清洗空间和出料口，所述清洗空间内部的中位安装有滤板和底刷板，所述滤板的上方安装有多个圆周阵列的高压喷头，所述底刷板的上方安装有可上下往复运动的升降刷板，所述清洗外筒与内筒之间转动安装有转环，所述转环的外表面安装有多个圆周阵列的拨板，所述出料口的内部安装有滑料板，所述清洗空间下方的内部安装有封板，形成存水空间，所述存水空间的外侧安装有阀门。

3、可选的，所述清洗外筒内壁的一侧安装有第二固定板，所述升降刷板的顶面安装有导向杆，其贯穿所述第二固定板，且二者滑动配合，所述导向杆的外部套有弹簧。

4、可选的，所述清洗外筒的内壁安装有固定弧板，其位于所述滤板的上方，多个所述高压喷头均安装于所述固定弧板的下方。

5、可选的，所述内筒内部的上方安装有安装板，所述转环顶面的一侧安装有l型架，所述安装板底面的中位安装有电机，其输出端于所述l型架安装在一起。

6、可选的，所述清洗外筒靠近所述滤板上方的一侧安装有投料筒。

7、本实用新型具有以下优点：

8、该红薯清洗机，由清洗外筒作为设备主体，其内部的中心处安装有内筒，二者之间形成清洗空间，在清洗空间内部的下方分别安装有滤板和底刷板，在滤板的上方安装有多个高压喷头，可由其对冲洗，以冲掉红薯外部粘附的泥土，在滤板的上方安装有可上下往复运动的升降刷板，红薯经过冲洗之后，可被两个刷板进行刷洗，以提高的红薯的清洗效果，使红薯可从清洗空间内的出料口处排出，并且污水汇集在清洗外筒内部的下方，污水可从清洗外筒外部的阀门处排出。

9、其中，在内筒的外侧转动安装有转环，转环的外部安装有多个圆周阵列的拨板，通过转环转动，可由拨板拨动红薯进行移位，使其进行下一工序。

10、其中，在出料口的内部安装有倾斜向下的滑料板，使红薯可从滑料板上滚落，以便于后期对红薯进行收集。

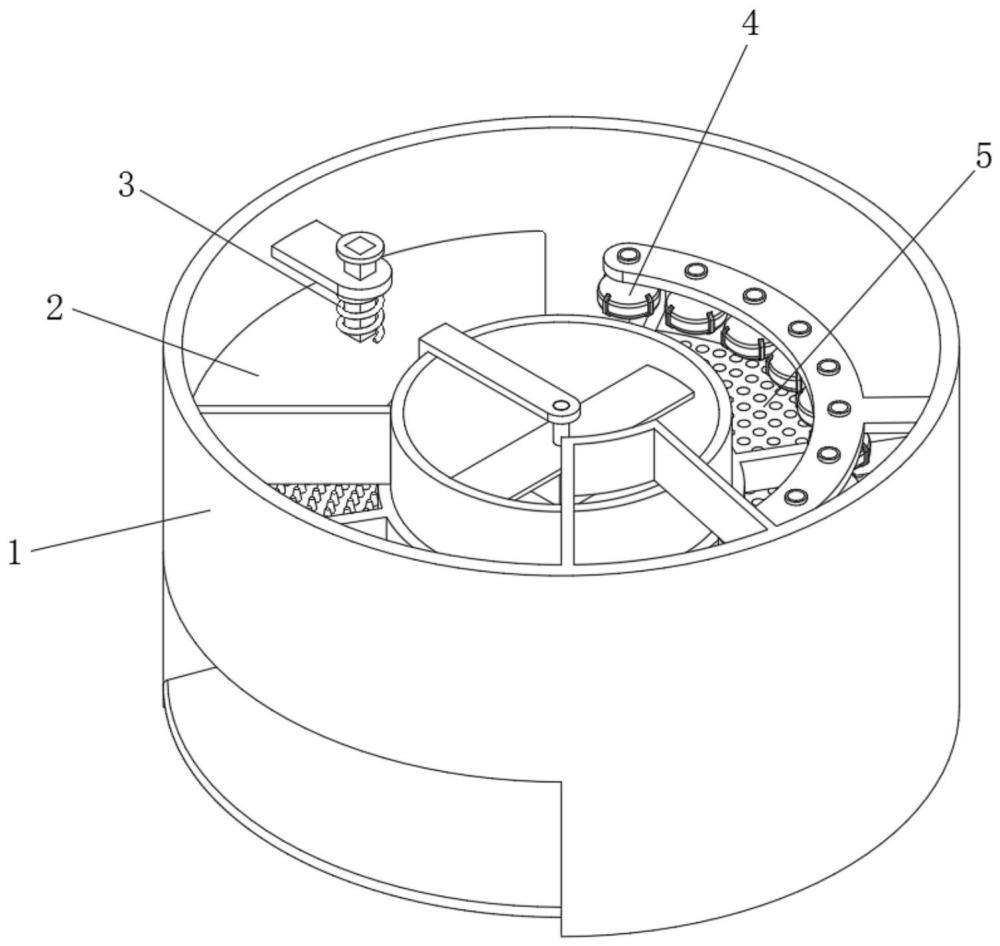

1.一种红薯清洗机，其特征在于：包括清洗外筒（1），所述清洗外筒（1）内部的中心处安装有内筒（11），二者之间安装有两个第一固定板（12），两个所述第一固定板（12）之间形成清洗空间和出料口，所述清洗空间内部的中位安装有滤板（5）和底刷板（10），所述滤板（5）的上方安装有多个圆周阵列的高压喷头（4），所述底刷板（10）的上方安装有可上下往复运动的升降刷板（2），所述清洗外筒（1）与内筒（11）之间转动安装有转环（8），所述转环（8）的外表面安装有多个圆周阵列的拨板（18），所述出料口的内部安装有滑料板（17），所述清洗空间下方的内部安装有封板（9），形成存水空间，所述存水空间的外侧安装有阀门（6）。

2.根据权利要求1所述的一种红薯清洗机，其特征在于：所述清洗外筒（1）内壁的一侧安装有第二固定板（13），所述升降刷板（2）的顶面安装有导向杆（20），其贯穿所述第二固定板（13），且二者滑动配合，所述导向杆（20）的外部套有弹簧（3）。

3.根据权利要求1所述的一种红薯清洗机，其特征在于：所述清洗外筒（1）的内壁安装有固定弧板（14），其位于所述滤板（5）的上方，多个所述高压喷头（4）均安装于所述固定弧板（14）的下方。

4.根据权利要求1所述的一种红薯清洗机，其特征在于：所述内筒（11）内部的上方安装有安装板（15），所述转环（8）顶面的一侧安装有l型架（19），所述安装板（15）底面的中位安装有电机（7），其输出端于所述l型架（19）安装在一起。

5.根据权利要求1所述的一种红薯清洗机，其特征在于：所述清洗外筒（1）靠近所述滤板（5）上方的一侧安装有投料筒（16）。
