一种猪肉加工挂钩的制作方法

本技术属于猪肉加工辅助配件，具体为一种猪肉加工挂钩。

背景技术：

1、在猪肉加工的过程中，需要用到挂钩对猪肉进行悬挂，专利公开号为cn205337395u公开了一种屠宰场猪肉悬挂装置，包括横梁、连接杆、齿轮、挂钩、固定装置、旋钮、显示屏、控制器、悬挂装置，所述悬挂装置包括固定装置、连接杆、控制器、挂钩，所述横梁设置在固定装置的上方，所述固定装置的内部设有连接钮，所述控制器通过连接杆与固定装置活动连接，所述齿轮设置在控制器的内部，所述显示屏设置在控制器的外表面的侧部，所述旋钮设置在控制器外表面的侧部，所述挂钩设置在控制器的下侧，所述显示屏、旋钮、齿轮均通过电线与控制器电性连接。该屠宰场猪肉悬挂装置，结构简单，易于操作，实用性强。

2、上述中的现有技术方案存在以下缺陷：现有的挂钩在悬挂猪肉时，无法对挂钩进行固定，导致在猪肉摆动时挂钩会在圆杆的表面向左或向右滑动。

技术实现思路

1、为解决上述背景技术中提出的问题，本实用新型的目的在于提供一种猪肉加工挂钩，具备了固定的优点，解决了现有的挂钩在悬挂猪肉时，无法对挂钩进行固定，导致在猪肉摆动时挂钩会在圆杆的表面向左或向右滑动的问题。

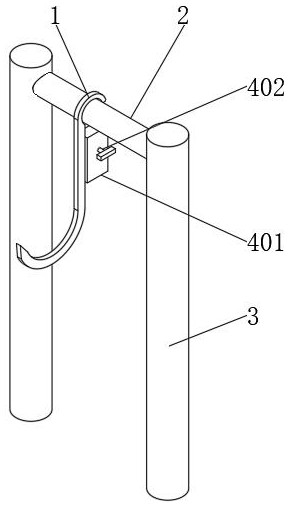

2、本实用新型提供如下技术方案：一种猪肉加工挂钩，包括挂钩，所述挂钩侧部的顶部设置有圆杆，所述圆杆的两侧均固定连接有竖杆，所述挂钩的侧部设置有固定结构。所述固定结构包括盒体，所述盒体位于挂钩的侧部，所述盒体的正面设置有旋转杆，所述旋转杆的背面固定连接有齿轮，所述齿轮的侧部啮合有齿板，所述齿板的顶部固定连接有卡块，所述卡块的顶部贯穿盒体的顶部。

3、本实用新型的有益效果如下：本实用新型通过向侧部拉动移动块，其次旋转旋转杆，旋转杆旋转带动齿轮进行旋转，齿轮进行旋转带动齿板向上移动，齿板向上移动带动卡块向上移动，卡块向上移动卡进卡槽内部对挂钩进行固定，本实施例通过松开移动块使弹簧带动移动块向侧部移动对卡块进行限位，达到了便于固定的效果，本实用新型猪肉加工挂钩，具备了固定的优点，提高了挂钩的稳定性，同时避免在猪肉摆动时挂钩会在圆杆的表面向左或向右滑动的问题。本实用新型通过固定结构的设置，能够对挂钩进行固定，防止挂钩在圆杆的表面进行滑动。

1.一种猪肉加工挂钩，包括挂钩（1），其特征在于：所述挂钩（1）侧部的顶部设置有圆杆（2），所述圆杆（2）的两侧均固定连接有竖杆（3），所述挂钩（1）的侧部设置有固定结构（4）；所述固定结构（4）包括盒体（401），所述盒体（401）位于挂钩（1）的侧部，所述盒体（401）的正面设置有旋转杆（402），所述旋转杆（402）的背面固定连接有齿轮（403），所述齿轮（403）的侧部啮合有齿板（404），所述齿板（404）的顶部固定连接有卡块（405），所述卡块（405）的顶部贯穿盒体（401）的顶部。

2.根据权利要求1所述的一种猪肉加工挂钩，其特征在于：所述盒体内壁的侧部开设有t型槽（5），所述t型槽（5）的内部滑动连接有t型块（6），所述t型块（6）的侧部与齿板（404）的侧部固定连接。

3.根据权利要求2所述的一种猪肉加工挂钩，其特征在于：所述盒体（401）的顶部固定连接有方块（7），所述方块（7）的内部开设有移动槽（8），所述移动槽（8）的内部滑动连接有移动块（9）。

4.根据权利要求3所述的一种猪肉加工挂钩，其特征在于：所述移动块（9）的正面与背面均固定连接有限位块（10），所述限位块（10）与移动槽（8）配合使用，所述移动槽（8）的侧部固定连接有弹簧（11），所述弹簧（11）的侧部与限位块（10）的侧部固定连接。

5.根据权利要求2或4所述的一种猪肉加工挂钩，其特征在于：所述盒体（401）的顶部开设有通孔（12），所述圆杆（2）的底部开设有卡槽（13），所述旋转杆（402）表面的背面套接有轴承（14），所述轴承（14）的背面与盒体（401）内壁的背面固定连接。
