一种小米食品冲压成型机的碎屑清理机构的制作方法

本技术涉及食品加工领域，特别涉及食品加工一种小米食品冲压成型机的碎屑清理机构。

背景技术：

1、小米酥冲压成型机是一种专门用于制作小米酥的机器。小米酥是一种传统的中国糕点，由米粉、糖和其他配料混合而成，经过加工制作成各种形状的糕点。小米酥冲压成型机通过冲压的方式将米粉面团压制成不同的形状，例如花朵、动物等。这种机器通常由一个面团进料系统、一个模具系统和一个压制系统组成。操作者将面团放入进料系统，机器会将面团送入模具系统，然后通过压制系统的力量将面团压制成所需的形状，最后产生成型的小米酥。使用小米酥冲压成型机可以提高生产效率，确保小米酥的形状一致性，并且可以适应不同的市场需求。这种机器广泛应用于小米酥生产线上，为制作小米酥的企业提供便捷和高效的生产解决方案。

2、在使用小米酥冲压成型机时，通常会遇到以下问题：小米酥冲压成型机在使用时会由于冲压模具产生边料和粉末，从而导致清理问题。在冲压成型的过程中，一些原料在模具周围会被挤出并形成边料，而这些边料也可能会散落在机器周围，使清理更加困难。

技术实现思路

1、本实用新型的主要目的在于提供一种小米食品冲压成型机的碎屑清理机构，可以有效解决背景技术中提到的边料清理困难的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

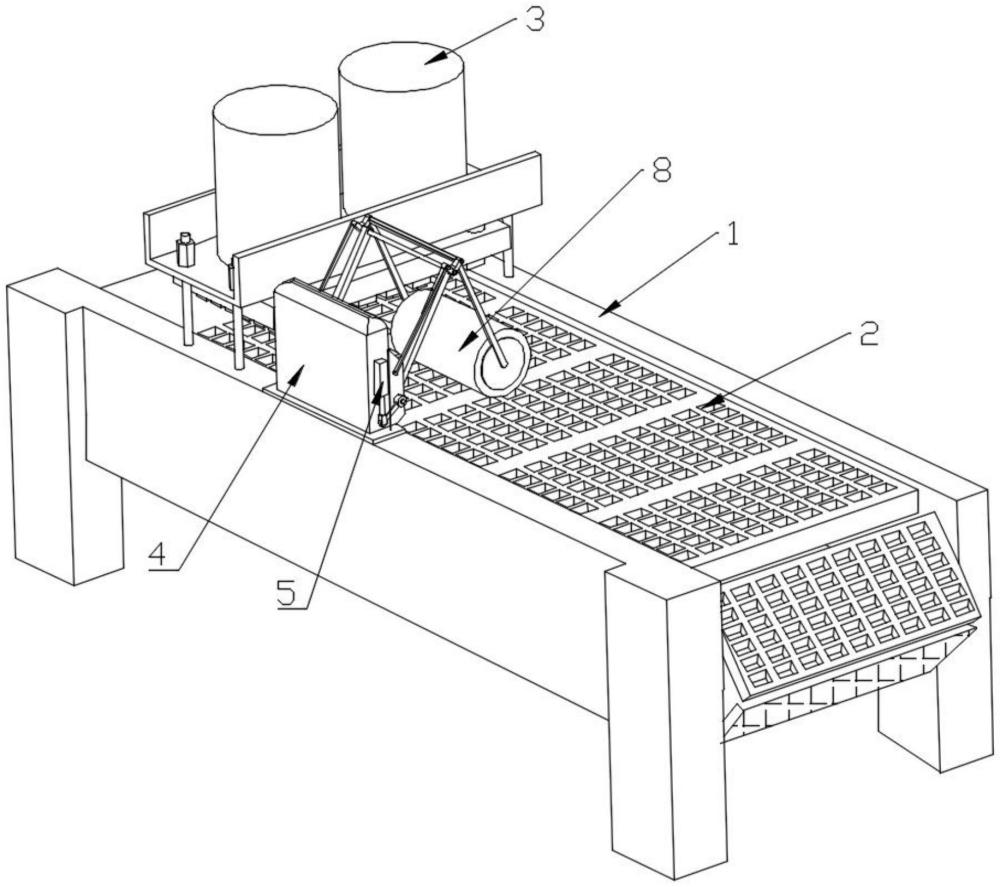

3、一种小米食品冲压成型机的碎屑清理机构，包括：

4、模具输送机，所述模具输送机的表面开设有若干模具槽；

5、所述模具槽为方形，所述模具槽设置于所述模具输送机上；

6、冲压机构，所述冲压机构安装于所述模具输送机上方；

7、基座，所述基座安装于所述模具输送机的一处机架上；

8、气缸，所述气缸设置有两个，两个所述气缸分别纵向设置于所述基座的两侧；

9、固定板件，所述固定板件设置于所述基座的一侧，且所述固定板件上开设有连接用通孔；

10、折叠滑动机构，所述折叠滑动机构的一端与其中一个所述气缸的输出端活动连接。

11、其特征在于，所述折叠滑动机构，包括：

12、连接件，所述连接件的一端与其中一个所述气缸的输出端活动连接，所述连接件的另一端穿设于所述固定板件的连接通孔；

13、第一传动杆，所述第一传动杆的一端与所述连接件的另一端套接，所述第一传动杆的另一端设置有连接凸起；

14、弧形件，所述第一传动杆的另一端与所述弧形件的弧形转折处连接；

15、端连接通孔，所述端连接通孔设置有两处，所述端连接通孔开设于所述弧形件的两端；

16、第二传动杆，所述第二传动杆的一端与一处所述端连接通孔活动连接；

17、滑动凸起，所述滑动凸起_设置于所述第二传动杆的另一端；

18、固定杆，所述固定杆的底端活动安装于所述固定板件的一侧，所述固定杆的顶端与另一处所述端连接通孔连接。

19、其特征在于，还包括：

20、清理滚轮，所述清理滚轮_的一侧套接于所述滑动凸起。

21、其特征在于，所述固定板件设置有两个。

22、其特征在于，所述折叠滑动机构设置有两组。

23、其特征在于，还包括：

24、第一连动杆，所述第一连动杆穿设于两组所述第一传动杆与所述弧形件的连接处；

25、第二连动杆，所述第二连动杆穿设于两组所述第二传动杆与一处所述端连接孔的连接处。

26、其特征在于，两个所述气缸的输出端为向下设置。

27、其特征在于，所述清理滚轮的材质为亚麻布。

28、与现有技术相比，本实用新型的有益效果是：本实用新型设置了折叠滑动机构与清理滚轮相配合的清理机构，折叠滑动机构可在冲压完成后在模具输送机上推动清理滚轮进行滚动清理，清理滚轮有较强的吸附型且不会对原有的成型食品产生影响，清理边料可以避免边料残留在机器周围或影响其他产品的生产，有利于保证产品的一致性和质量稳定。

1.一种小米食品冲压成型机的碎屑清理机构，其特征在于，包括：

2.根据权利要求1所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，所述折叠滑动机构(7)，包括：

3.根据权利要求2所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，还包括：

4.根据权利要求1所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，所述固定板件(6)设置有两个。

5.根据权利要求1所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，所述折叠滑动机构(7)设置有两组。

6.根据权利要求2所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，还包括：

7.根据权利要求1所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，两个所述气缸(5)的输出端为向下设置。

8.根据权利要求3所述的一种小米食品冲压成型机的碎屑清理机构，其特征在于，所述清理滚轮(8)的材质为亚麻布。
