一种食品加工用去皮装置的制作方法

本技术涉及食品加工，具体为一种食品加工用去皮装置。

背景技术：

1、随着种植业的飞速发展，水果的产量和种类也随之大增，各式各样的通过水果加工生产的产品层出不穷，特别是深受人民喜爱的水果罐头，水果罐头包括黄桃，苹果，梨等，然而无论是生产什么品种的水果罐头，都必须将水果通过去皮设备进行去皮工作。

2、目前现有的食品加工用的去皮装置在使用时脱离的果皮和冲洗的污水大都收集到同一个容器内，这就导致装置在工作后，还需要人工对果皮和污水进行手动分类，从而对其进行回收利用，尤其是工作时间较长时，堆积的果皮和污水较多处理更加繁琐，导致装置使用效果不佳。

技术实现思路

1、本实用新型的目的在于提供一种食品加工用去皮装置，以解决上述背景技术中提出的问题。为实现上述目的，本实用新型提供如下技术方案：一种食品加工用去皮装置，包括去皮箱体，所述去皮箱体的下端部四角均固定安装有支撑腿，所述去皮箱体的内部转动安装有七个转动杆，其中一个所述转动杆的侧端部转动安装有转动电机，所述去皮箱体的下端部内部滑动安装有过滤网框，所述去皮箱体的下端部滑动安装有收集箱，所述去皮箱体的上端部滑动安装有接水箱，所述接水箱的上端部安装有推动电动机，所述推动电动机的下端部滑动安装有辅助软压板。

2、进一步优选的，所述去皮箱体的上端部开设有两个限位槽，每个所述限位槽的内部一侧均固定安装有阻挡板。

3、进一步优选的，所述去皮箱体的下端部内部开设有滑槽，所述过滤网框通过与滑槽配合滑动安装在去皮箱体下方内部，所述过滤网框的侧端部固定安装有固定把手。

4、进一步优选的，每个所述转动杆的外表面均套设有去皮滚筒，每个所述转动杆的侧端部均安装有转动齿轮，每个所述转动杆之间均通过转动齿轮进行相互啮合。

5、进一步优选的，所述接水箱的下端部固定安装有两个固定块，所述接水箱通过固定块与限位槽进行配合滑动安装在去皮箱体上方，所述接水箱的内部安装有两个洒水器。

6、进一步优选的，所述推动电动机的内部滑动安装有三个推动杆，每个所述推动杆的下端部均安装有同一个辅助软压板，所述辅助软压板通过推动杆与推动电动机进行连接的同时通过推动杆穿过接水箱上方孔洞安装在接水箱内部。

7、与现有技术相比，本实用新型的有益效果：

8、本实用新型中，通过转动电机配合上转动齿轮带动转动杆、去皮滚筒转动，从而配合上洒水器、辅助软压板对装置内部的水果进行去皮，随后在通过过滤网框、收集箱等部分进行配合，对果皮和污水进行分离，达到装置在使用时能够提高去皮效率的同时对果皮与污水进行分离，方便后续对其进行加工处理，提高装置使用效率。

9、本实用新型中，通过去皮箱体、转动杆、过滤网框、收集箱和接水箱、推动电动机等部分进行相互配合设计，达到装置在后期进行检修时能方便对其进行拆卸更换，提高装置检修效率。

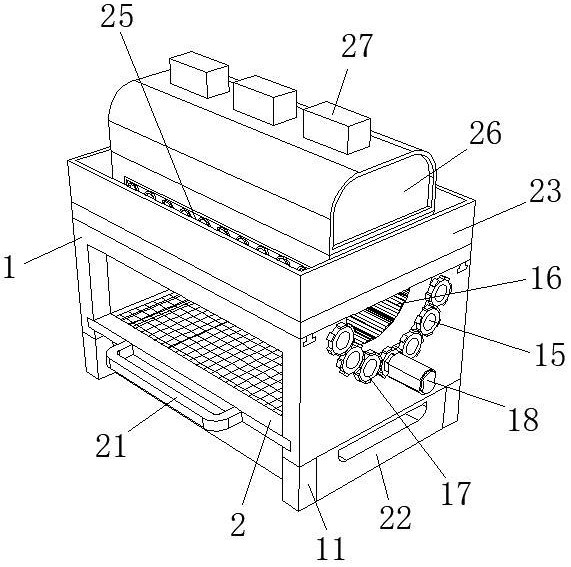

1.一种食品加工用去皮装置，包括去皮箱体（1），其特征在于：所述去皮箱体（1）的下端部四角均固定安装有支撑腿（11），所述去皮箱体（1）的内部转动安装有七个转动杆（15），其中一个所述转动杆（15）的侧端部转动安装有转动电机（18），所述去皮箱体（1）的下端部内部滑动安装有过滤网框（2），所述去皮箱体（1）的下端部滑动安装有收集箱（22），所述去皮箱体（1）的上端部滑动安装有接水箱（23），所述接水箱（23）的上端部安装有推动电动机（26），所述推动电动机（26）的下端部滑动安装有辅助软压板（28）。

2.根据权利要求1所述的一种食品加工用去皮装置，其特征在于：所述去皮箱体（1）的上端部开设有两个限位槽（12），每个所述限位槽（12）的内部一侧均固定安装有阻挡板（13）。

3.根据权利要求1所述的一种食品加工用去皮装置，其特征在于：所述去皮箱体（1）的下端部内部开设有滑槽（14），所述过滤网框（2）通过与滑槽（14）配合滑动安装在去皮箱体（1）下方内部，所述过滤网框（2）的侧端部固定安装有固定把手（21）。

4.根据权利要求1所述的一种食品加工用去皮装置，其特征在于：每个所述转动杆（15）的外表面均套设有去皮滚筒（16），每个所述转动杆（15）的侧端部均安装有转动齿轮（17），每个所述转动杆（15）之间均通过转动齿轮（17）进行相互啮合。

5.根据权利要求2所述的一种食品加工用去皮装置，其特征在于：所述接水箱（23）的下端部固定安装有两个固定块（24），所述接水箱（23）通过固定块（24）与限位槽（12）进行配合滑动安装在去皮箱体（1）上方，所述接水箱（23）的内部安装有两个洒水器（25）。

6.根据权利要求1所述的一种食品加工用去皮装置，其特征在于：所述推动电动机（26）的内部滑动安装有三个推动杆（27），每个所述推动杆（27）的下端部均安装有同一个辅助软压板（28），所述辅助软压板（28）通过推动杆（27）与推动电动机（26）进行连接的同时通过推动杆（27）穿过接水箱（23）上方孔洞安装在接水箱（23）内部。
