一种土豆清洗用的连续清洗设备的制作方法

本技术涉及农产品加工，具体是一种土豆清洗用的连续清洗设备。

背景技术：

1、土豆学名马铃薯，为块状根茎，其本身的耐寒性较强，同时为是我国的第四大粮食作物，马铃薯适应性较强和生产周期短而产量高。

2、目前现有的土豆清洗设备通常是使用多根硬毛刷组成的清洗池，虽然能清洗干净，但会刮伤土豆的表皮，因此仅适合即将烹饪的土豆，土豆在收获过称时需要去掉土豆表面的大量泥土，常规的清洁措施为了保护土豆的表面不会受到破损会采用人工粗略的擦拭，因此导致出现人工作业负担大的问题，为此，我们提供了一种土豆清洗用的连续清洗设备解决以上问题。

技术实现思路

1、一)解决的技术问题

2、本实用新型的目的就是为了弥补现有技术的不足，提供了一种土豆清洗用的连续清洗设备。

3、二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：一种土豆清洗用的连续清洗设备，包括承重板，所述承重板的外表面固定连接有清洗池与烘干箱，所述清洗池的内侧转动连接有辊轮一，所述烘干箱的内侧转动连接有辊轮二，所述清洗池的外部设置有冲淋机构，所述冲淋机构包括抽水管一与抽水管二，所述抽水管一与抽水管二的外表面均与清洗池的内侧为固定连接，所述抽水管一的一端安装有水泵一，所述抽水管二的一端安装有水泵二，所述水泵一与水泵二均安装在承重板的外表面上，所述烘干箱的内侧设置有放料口，所述烘干箱的内侧安装有鼓风机。

5、进一步的，所述清洗池的内侧壁固定连接有阻拦板，所述清洗池的外表面固定连接有输料框，所述输料框的内部安装有传送带，所述阻拦板的外表面与烘干箱的外表面为固定连接。

6、进一步的，所述辊轮一的外表面套接有传动带一，所述传动带一的内表面啮合有主动轮一，所述主动轮一转动连接于清洗池的外表面上。

7、进一步的，所述清洗池的外表面固定连接有支撑架一，所述支撑架一的外表面安装有驱动机一，所述驱动机一的输出端固定连接有旋转杆一，所述旋转杆一的一端与主动轮一的外表面为固定连接。

8、进一步的，所述辊轮二的外表面套接有传动带二，所述传动带二的内表面啮合有主动轮二，所述主动轮二转动连接于烘干箱的外表面上，所述烘干箱的外表面固定连接有支撑架二，所述支撑架二的外表面固定连接有驱动机二，所述驱动机二的输出端固定连接有旋转杆二，所述旋转杆二的一端与主动轮二的外表面为固定连接。

9、进一步的，所述水泵一的输出端固定连接有进水管一，所述水泵二的输出端固定连接有进水管二，所述进水管一的外表面与清洗池的外表面为固定连接，所述进水管一的一端安装有高压喷头一，所述进水管二的外表面固定连接有高压喷头二。

10、三)有益效果：

11、与现有技术相比，该土豆清洗用的连续清洗设备具备如下有益效果：

12、一、本实用新型通过辊轮一、辊轮二、清洗池、烘干箱、冲淋机构与鼓风机之间的配合，辊轮一能够在清洗池内组成分层结构，进而延长了土豆传送时的时间，同时辊轮二的作用与辊轮一的作用相等，冲淋机构能够利用高压水流不间断的冲洗，进而能够冲掉大部分土豆表面的土壤，同时鼓风机能够烘干清洗过后的土豆，防止土豆沾水后发生霉变，进而减小了人工作业的压力。

13、二、本实用新型通过阻拦板、清洗池、输料框与传送带之间的配合，阻拦板能够阻挡没有全面清洗完成而进入下一级处理措施的土豆，同时传送带的外表面设置有格挡，进而便于分批次的运送土豆向上移动。

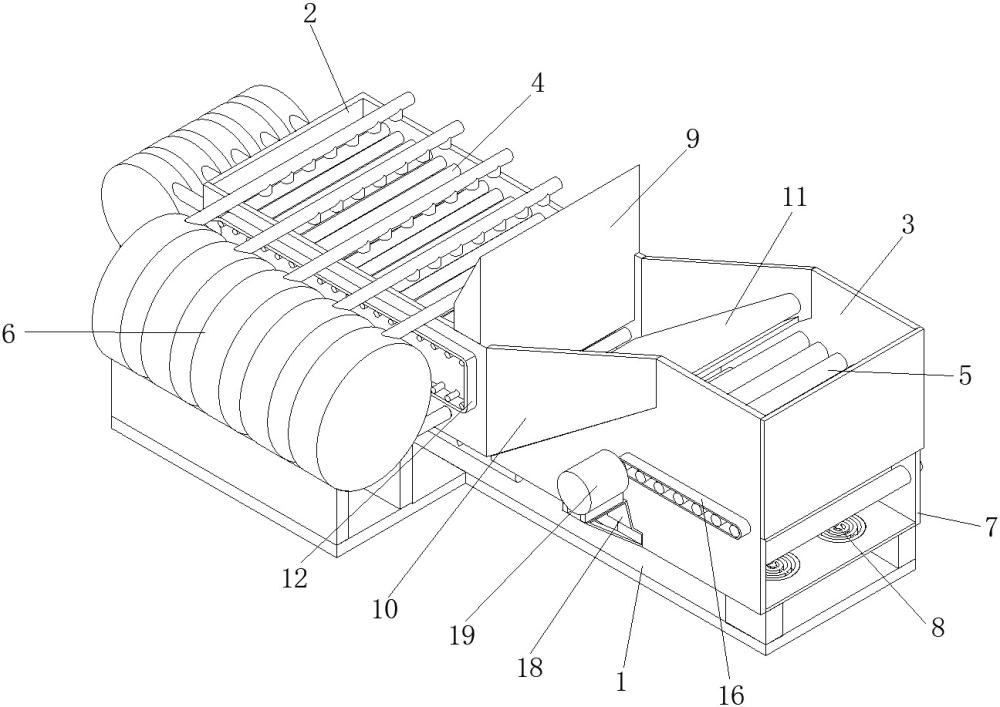

1.一种土豆清洗用的连续清洗设备，包括承重板(1)，其特征在于：所述承重板(1)的外表面固定连接有清洗池(2)与烘干箱(3)，所述清洗池(2)的内侧转动连接有辊轮一(4)，所述烘干箱(3)的内侧转动连接有辊轮二(5)，所述清洗池(2)的外部设置有冲淋机构(6)，所述冲淋机构(6)包括抽水管一(601)与抽水管二(602)，所述抽水管一(601)与抽水管二(602)的外表面均与清洗池(2)的内侧为固定连接，所述抽水管一(601)的一端安装有水泵一(603)，所述抽水管二(602)的一端安装有水泵二(604)，所述水泵一(603)与水泵二(604)均安装在承重板(1)的外表面上，所述烘干箱(3)的内侧设置有放料口(7)，所述烘干箱(3)的内侧安装有鼓风机(8)。

2.根据权利要求1所述的一种土豆清洗用的连续清洗设备，其特征在于：所述清洗池(2)的内侧壁固定连接有阻拦板(9)，所述清洗池(2)的外表面固定连接有输料框(10)，所述输料框(10)的内部安装有传送带(11)，所述阻拦板(9)的外表面与烘干箱(3)的外表面为固定连接。

3.根据权利要求1所述的一种土豆清洗用的连续清洗设备，其特征在于：所述辊轮一(4)的外表面套接有传动带一(12)，所述传动带一(12)的内表面啮合有主动轮一(13)，所述主动轮一(13)转动连接于清洗池(2)的外表面上。

4.根据权利要求1所述的一种土豆清洗用的连续清洗设备，其特征在于：所述清洗池(2)的外表面固定连接有支撑架一(14)，所述支撑架一(14)的外表面安装有驱动机一(21)，所述驱动机一(21)的输出端固定连接有旋转杆一(15)，所述旋转杆一(15)的一端与主动轮一(13)的外表面为固定连接。

5.根据权利要求1所述的一种土豆清洗用的连续清洗设备，其特征在于：所述辊轮二(5)的外表面套接有传动带二(16)，所述传动带二(16)的内表面啮合有主动轮二(17)，所述主动轮二(17)转动连接于烘干箱(3)的外表面上，所述烘干箱(3)的外表面固定连接有支撑架二(18)，所述支撑架二(18)的外表面固定连接有驱动机二(19)，所述驱动机二(19)的输出端固定连接有旋转杆二(20)，所述旋转杆二(20)的一端与主动轮二(17)的外表面为固定连接。

6.根据权利要求1所述的一种土豆清洗用的连续清洗设备，其特征在于：所述水泵一(603)的输出端固定连接有进水管一(605)，所述水泵二(604)的输出端固定连接有进水管二(606)，所述进水管一(605)的外表面与清洗池(2)的外表面为固定连接，所述进水管一(605)的一端安装有高压喷头一(607)，所述进水管二(606)的外表面固定连接有高压喷头二(608)。
