一种具有清理功能的面条压面机的制作方法

本技术涉及面条生产，尤其涉及一种具有清理功能的面条压面机。

背景技术：

1、面条是一种制作简单，食用方便，营养丰富，既可作为主食又可作为快餐的健康保健食品，制作时用谷物或豆类的面粉加水磨成面团，之后通过压面机压制成条状或小片状，压面机是把面粉跟水搅拌均匀之后代替传统手工揉面的食品机械。

2、与现有技术相比较存在的问题：现有的部分面条压面机在生产过程中，存在压面辊轮粘连的面块落入面片表面，影响面条质量的风险，为此，我们提出了一种具有清理功能的面条压面机，用于解决上述问题。

技术实现思路

1、本实用新型的目的在于克服现有技术的不足，提供一种具有清理功能的面条压面机。

2、本实用新型解决其技术问题是通过以下技术方案实现的：包括机架，所述机架的一侧设置有清理机构，所述清理机构包括电动伸缩杆a，所述电动伸缩杆a通过螺栓固定于机架的一侧，所述电动伸缩杆a的伸长端设置有清理箱，所述清理箱的外壁设置有多个毛刷，所述清理箱的两侧设置有吸尘斗，所述吸尘斗的外侧设置有真空泵，所述清理机构的一侧设置有调节机构，所述调节机构的一侧设置有送料机构，所述调节机构的上方设置有压面机构。

3、作为本实用新型再进一步的方案：所述调节机构包括伸缩柱，所述伸缩柱通过螺栓固定于机架的两侧，所述伸缩柱的外侧设置有螺旋弹簧，所述伸缩柱的一侧设置有电动伸缩杆b，所述电动伸缩杆b的伸长端设置有顶板。

4、作为本实用新型再进一步的方案：所述送料机构包括侧板，所述侧板通过螺栓固定于机架的一端，所述侧板的中间位置设置有电动伸缩杆c，所述电动伸缩杆c的伸长端设置有推板。

5、作为本实用新型再进一步的方案：所述压面机构包括支架，所述支架通过螺栓固定于机架的两侧，所述支架的内壁设置有转轴，所述转轴与顶板转动连接，所述转轴的外壁设置有辊轮a，所述顶板的一侧设置有电机，所述电机的转动端与转轴固定连接，所述辊轮a的下方设置有辊轮b。

6、作为本实用新型再进一步的方案：所述清理箱的两侧设置有滑块，所述滑块与机架滑动连接。

7、作为本实用新型再进一步的方案：所述吸尘斗的尾部设置有滤网。

8、作为本实用新型再进一步的方案：所述机架的下方设置有多个支腿，所述支腿的一侧设置有收集盒。

9、综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

10、本装置设置有电动伸缩杆a，电动伸缩杆a伸长带动清理箱靠近辊轮，毛刷对辊轮粘连的面块进行清理，设置有真空泵，真空泵通过吸尘斗吸气，将清理得到的面块吸入清理箱进行收集，防止压面过程中面块落入面片表面，保证了面条的质量；通过设置有电动伸缩杆b，电动伸缩杆b伸长带动顶板升降，在螺旋弹簧的配合下，对压面的厚度进行调节，使装置可满足多种厚度的压面作业，丰富了装置的功能性；通过设置有电动伸缩杆c，电动伸缩杆c伸长带动推板沿机架移动，将面团送入压面机构，代替工人手工送入面团，避免工人肢体与机械设备直接接触，提高了压面的安全性；通过设置有电机，电机通过转轴带动辊轮a转动，在辊轮b的配合下，将面团自动压成需要的厚度，保证了面条的生产效率；通过设置有滤网，滤网保证空气通过的同时限制面块通过，避免压面现场灰尘飞扬；通过设置有收集盒，对压面得到的面片进行收集，方便下一步的面条加工作业。

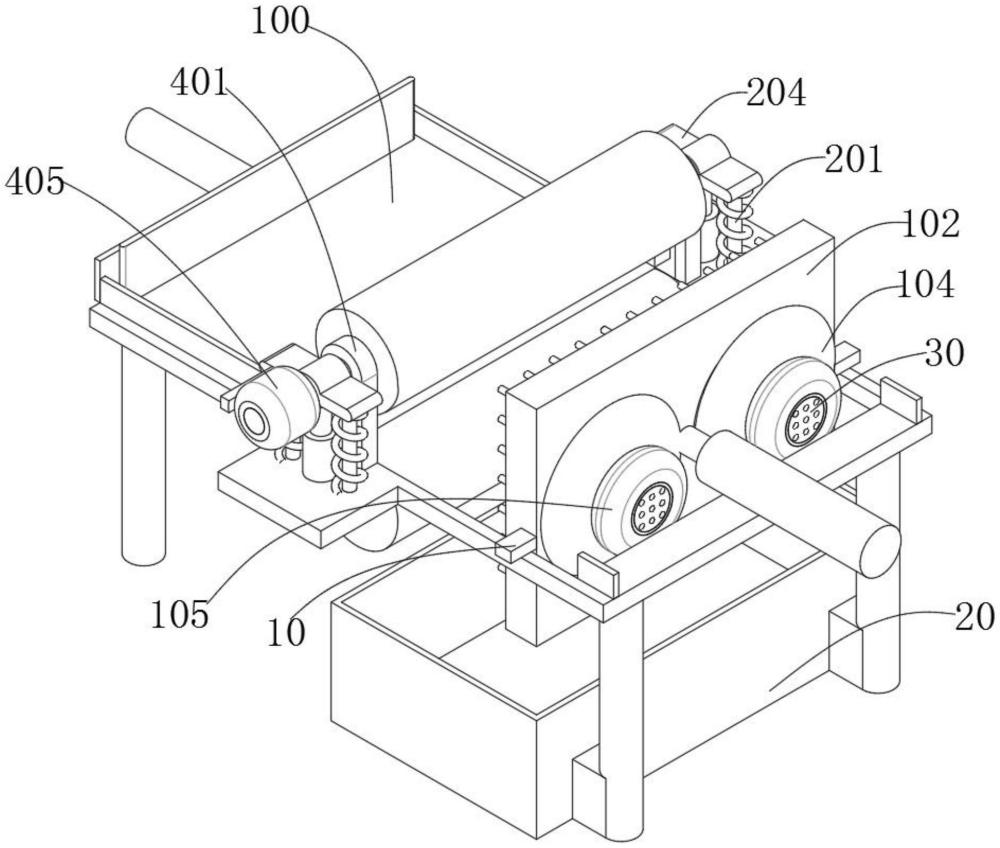

1.一种具有清理功能的面条压面机，其特征在于，包括机架(100)，所述机架(100)的一侧设置有清理机构，所述清理机构包括电动伸缩杆a(101)，所述电动伸缩杆a(101)通过螺栓固定于机架(100)的一侧，所述电动伸缩杆a(101)的伸长端设置有清理箱(102)，所述清理箱(102)的外壁设置有多个毛刷(103)，所述清理箱(102)的两侧设置有吸尘斗(104)，所述吸尘斗(104)的外侧设置有真空泵(105)，所述清理机构的一侧设置有调节机构，所述调节机构的一侧设置有送料机构，所述调节机构的上方设置有压面机构。

2.根据权利要求1所述的一种具有清理功能的面条压面机，其特征在于，所述调节机构包括伸缩柱(201)，所述伸缩柱(201)通过螺栓固定于机架(100)的两侧，所述伸缩柱(201)的外侧设置有螺旋弹簧(202)，所述伸缩柱(201)的一侧设置有电动伸缩杆b(203)，所述电动伸缩杆b(203)的伸长端设置有顶板(204)。

3.根据权利要求1所述的一种具有清理功能的面条压面机，其特征在于，所述送料机构包括侧板(301)，所述侧板(301)通过螺栓固定于机架(100)的一端，所述侧板(301)的中间位置设置有电动伸缩杆c(302)，所述电动伸缩杆c(302)的伸长端设置有推板(303)。

4.根据权利要求2所述的一种具有清理功能的面条压面机，其特征在于，所述压面机构包括支架(401)，所述支架(401)通过螺栓固定于机架(100)的两侧，所述支架(401)的内壁设置有转轴(402)，所述转轴(402)与顶板(204)转动连接，所述转轴(402)的外壁设置有辊轮a(403)，所述顶板(204)的一侧设置有电机(405)，所述电机(405)的转动端与转轴(402)固定连接，所述辊轮a(403)的下方转动连接有辊轮b(404)。

5.根据权利要求1所述的一种具有清理功能的面条压面机，其特征在于，所述清理箱(102)的两侧设置有滑块(10)，所述滑块(10)与机架(100)滑动连接。

6.根据权利要求1所述的一种具有清理功能的面条压面机，其特征在于，所述吸尘斗(104)的尾部设置有滤网(30)。

7.根据权利要求1所述的一种具有清理功能的面条压面机，其特征在于，所述机架(100)的下方设置有多个支腿(40)，所述支腿(40)的一侧设置有收集盒(20)。
