一种多角度刷鞋器的制作方法

本技术涉及一种刷鞋器,具体讲是一种多角度刷鞋器。
背景技术:
1、刷鞋器是用于清洁鞋子的工具,现有技术的刷鞋器通常有两种,一种采用单面植毛的刷头用于清洗鞋子表面,一种采用360°植毛用于清洗鞋子内部,两种刷鞋器要么只能清洗鞋子表面,要么只能清洗鞋子内部,无法同时清洗鞋子表面和鞋子内部。
技术实现思路
1、鉴于上述现有技术的缺陷,本实用新型的目的在于:提供一种多角度刷鞋器。

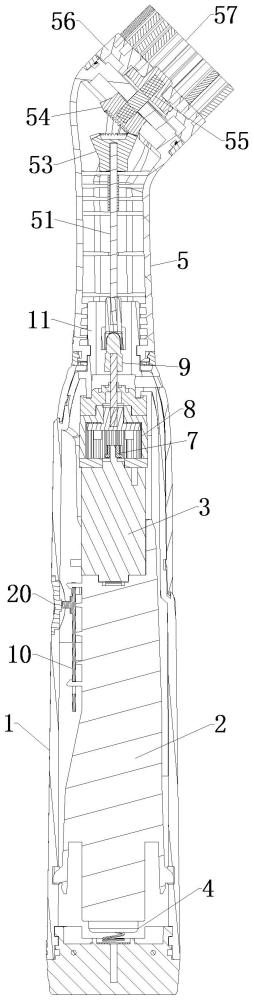

2、本实用新型的技术解决方案是:一种多角度刷鞋器,它包括外壳,外壳内安装有电池盒和电机,电池盒内装有电池,它还包括用于清洗鞋子表面的第一刷头和用于清洗鞋子内部的第二刷头,外壳的上端具有一筒柱,筒柱与第一刷头或第二刷头下端可拆式连接,电机上端的输出轴上连接有输出齿轮,输出齿轮连接有与其啮合的齿轮组,齿轮组上端连接有转轴连接件,第一刷头和第二刷头内分别具有第一输出转轴和第二输出转轴,转轴连接件上端用于对接第一输出转轴或第二输出转轴。
3、进一步地,筒柱外壁上设有两个卡槽,第一刷头和第二刷头下端分别具有第一插孔和第二插孔,第一插孔和第二插孔内壁上分别设有两个第一卡块和两个第二卡块,当筒柱连接第一刷头时,筒柱插入第一插孔,且第一卡块卡入卡槽;当筒柱连接第二刷头时,筒柱插入第二插孔,且第二卡块卡入卡槽。
4、进一步地,第一输出转轴上端连接有第一锥齿轮,第一锥齿轮连接有与其啮合的第二锥齿轮,第二锥齿轮连接有第一刷头连接件,第一刷头连接件连接有转盘,转盘表面固定有多根第一刷毛。
5、进一步地,第二输出转轴上端连接有第三锥齿轮,第三锥齿轮连接有与其啮合的第四锥齿轮,第四锥齿轮连接有第二刷头连接件,第二刷头连接件连接有一圆柱,圆柱外壁面均布有多根第二刷毛。
6、进一步地,外壳内固定有线路板开关,外壳外安装有位于线路板开关外侧的按键。
7、应用本实用新型所提供的一种多角度刷鞋器,其有益效果是:它有两个刷头,可以拆卸更换,一个用于清洗鞋子表面,另一个用于清洗鞋子内部,方便将鞋子清洗干净。
技术特征:
1.一种多角度刷鞋器,它包括外壳,外壳内安装有电池盒和电机,电池盒内装有电池,其特征在于:它还包括用于清洗鞋子表面的第一刷头和用于清洗鞋子内部的第二刷头,外壳的上端具有一筒柱,筒柱与第一刷头或第二刷头下端可拆式连接,电机上端的输出轴上连接有输出齿轮,输出齿轮连接有与其啮合的齿轮组,齿轮组上端连接有转轴连接件,第一刷头和第二刷头内分别具有第一输出转轴和第二输出转轴,转轴连接件上端用于对接第一输出转轴或第二输出转轴。
2.根据权利要求1所述的一种多角度刷鞋器,其特征在于:筒柱外壁上设有两个卡槽,第一刷头和第二刷头下端分别具有第一插孔和第二插孔,第一插孔和第二插孔内壁上分别设有两个第一卡块和两个第二卡块,当筒柱连接第一刷头时,筒柱插入第一插孔,且第一卡块卡入卡槽;当筒柱连接第二刷头时,筒柱插入第二插孔,且第二卡块卡入卡槽。
3.根据权利要求1所述的一种多角度刷鞋器,其特征在于:第一输出转轴上端连接有第一锥齿轮,第一锥齿轮连接有与其啮合的第二锥齿轮,第二锥齿轮连接有第一刷头连接件,第一刷头连接件连接有转盘,转盘表面固定有多根第一刷毛。
4.根据权利要求1所述的一种多角度刷鞋器,其特征在于:第二输出转轴上端连接有第三锥齿轮,第三锥齿轮连接有与其啮合的第四锥齿轮,第四锥齿轮连接有第二刷头连接件,第二刷头连接件连接有一圆柱,圆柱外壁面均布有多根第二刷毛。
5.根据权利要求1所述的一种多角度刷鞋器,其特征在于:外壳内固定有线路板开关,外壳外安装有位于线路板开关外侧的按键。
技术总结
本技术公开了一种多角度刷鞋器,它包括外壳,外壳内安装有电池盒和电机,电池盒内装有电池,它还包括用于清洗鞋子表面的第一刷头和用于清洗鞋子内部的第二刷头,外壳的上端具有一筒柱,筒柱与第一刷头或第二刷头下端可拆式连接,电机上端的输出轴上连接有输出齿轮,输出齿轮连接有与其啮合的齿轮组,齿轮组上端连接有转轴连接件,第一刷头和第二刷头内分别具有第一输出转轴和第二输出转轴,转轴连接件上端用于对接第一输出转轴或第二输出转轴。本技术有两个刷头,可以拆卸更换,一个用于清洗鞋子表面,另一个用于清洗鞋子内部,方便将鞋子清洗干净。
技术研发人员:周沫娜
受保护的技术使用者:宁波杰世米电器有限公司
技术研发日:20231125
技术公布日:2024/8/16
技术研发人员:周沫娜
技术所有人:宁波杰世米电器有限公司
