一种高覆盖型消防灭火装置的制作方法

本申请涉及消防设备领域，特别涉及一种高覆盖型消防灭火装置。

背景技术：

1、灭火器是常见的消防器材之一，存放在公众场所或可能发生火灾的地方，不同种类的灭火器内装填的成分不一样，是专为不同的火灾起因而设。使用时必须注意以免产生反效果及引起危险。

2、现有的手持式灭火器虽然使用起来方便，但是因其喷射范围和喷射距离有限，因此在应对稍大范围的起火点时难以起到有效的灭火作用，扑灭的着火点很容易复燃。对于地下室变压器来说，其起火时往往伴随着微爆炸，使用现有的因灭火器必须靠近使用，变压器爆炸时的喷溅物会喷射到救火人员身上，而这样会给灭火人员带来威胁，目前市场上的大多手持式灭火器还没很好的能控制喷射距离和范围。

3、因此我们通过本技术方案来解决现有手持式灭火器喷射距离和范围不好控制的问题。

技术实现思路

1、本申请目的在于对现有技术中的手持式灭火器进行改进，相比现有技术提供一种高覆盖型消防灭火装置，通过在现有灭火器的基础上增设覆盖距离调节器和覆盖范围调节器来有效提高灭火剂的覆盖面积和距离，利用滑动调节环的前后推动移动作用来控制覆盖范围调节器的开口大小，从而达到调节灭火剂覆盖范围的目的，通过按压调节膜垫来控制覆盖距离调节器的流通量大小，从而达到调节灭火剂覆盖距离的目的，覆盖距离调节器和覆盖范围调节器不仅让灭火器具有双喷射模式，而且二者相互还能相互配合，达到同时有效提高灭火剂覆盖距离和范围的目的。

2、实现有效提高灭火器覆盖距离和范围的，不仅有双喷射模式可供选择，根据火情灵活变动，而且还能组合使用，有效提高灭火效率。

3、进一步，扩展形喷射锥管包括弹性聚拢垫，且弹性聚拢垫的内壁固定镶嵌有多个环绕分布的硬质塑形棒，通过前后移动滑动调节环让其带动外拉膜拉动扩展形喷射锥管，从而达到调节扩展形喷射锥管喷口大小的目的，硬质塑形棒起到龙骨的作用，以维持扩展形喷射锥管的形状，弹性聚拢垫起到聚拢的作用，让灭火剂汇聚成柱状向外喷射。

4、进一步，外拉膜罩于扩展形喷射锥管的外部，且外拉膜采用柔性无弹力材质，外拉膜依靠滑动调节环的带动作用来拉动扩展形喷射锥管，以此扩展扩展形喷射锥管的喷射口，从而有效提高灭火剂的覆盖面积。

5、可选的，任意定型管包括内衬管，内衬管的外部套有防火外衬管，且防火外衬管的内壁固定镶嵌有多个等间距环绕分布的铝合金内嵌筋，铝合金内嵌筋能够任意弯折并定型，这样在通过弯折任意定型管让覆盖范围调节器对准着火点后，能够让手方便调节覆盖距离调节器，从而便于灭火。

6、可选的，插接式连接头和覆盖距离调节器卡接连接，插接式连接头的上下两侧侧壁均开设有l形插槽，且l形插槽的上端滑动连接有回弹式按键，覆盖距离调节器的侧壁固定连接有与l形插槽卡接的插勾，插接式连接头和覆盖距离调节器的卡接连接方式能让灭火人员在使用时根据火情灵活选择喷射模式，当插接式连接头和覆盖距离调节器断开后，通过调节覆盖距离调节器能够有效提高喷射距离，这样人员不比靠着火点太近，从而有效保护灭火人员安全。

7、进一步，内通管的内径和软管的内径相等，且内通管采用柔性弹力材质，通过按压调节膜垫来调节内通管的横截面积，从而控制灭火剂的流通量大小，以此达到调节喷射距离的目的。

8、相比于现有技术，本申请的优点在于：

9、(1)本方案通过在现有灭火器的基础上增设覆盖距离调节器和覆盖范围调节器来有效提高灭火剂的覆盖面积和距离，利用滑动调节环的前后推动移动作用来控制覆盖范围调节器的开口大小，从而达到调节灭火剂覆盖范围的目的，通过按压调节膜垫来控制覆盖距离调节器的流通量大小，从而达到调节灭火剂覆盖距离的目的，覆盖距离调节器和覆盖范围调节器不仅让灭火器具有双喷射模式，而且二者相互还能相互配合，达到同时有效提高灭火剂覆盖距离和范围的目的，实现有效提高灭火器覆盖距离和范围的，不仅有双喷射模式可供选择，根据火情灵活变动，而且还能组合使用，有效提高灭火效率。

10、(2)扩展形喷射锥管包括弹性聚拢垫，且弹性聚拢垫的内壁固定镶嵌有多个环绕分布的硬质塑形棒，通过前后移动滑动调节环让其带动外拉膜拉动扩展形喷射锥管，从而达到调节扩展形喷射锥管喷口大小的目的，硬质塑形棒起到龙骨的作用，以维持扩展形喷射锥管的形状，弹性聚拢垫起到聚拢的作用，让灭火剂汇聚成柱状向外喷射。

11、(3)外拉膜罩于扩展形喷射锥管的外部，且外拉膜采用柔性无弹力材质，外拉膜依靠滑动调节环的带动作用来拉动扩展形喷射锥管，以此扩展扩展形喷射锥管的喷射口，从而有效提高灭火剂的覆盖面积。

12、(4)任意定型管包括内衬管，内衬管的外部套有防火外衬管，且防火外衬管的内壁固定镶嵌有多个等间距环绕分布的铝合金内嵌筋，铝合金内嵌筋能够任意弯折并定型，这样在通过弯折任意定型管让覆盖范围调节器对准着火点后，能够让手方便调节覆盖距离调节器，从而便于灭火。

13、(5)插接式连接头和覆盖距离调节器卡接连接，插接式连接头的上下两侧侧壁均开设有l形插槽，且l形插槽的上端滑动连接有回弹式按键，覆盖距离调节器的侧壁固定连接有与l形插槽卡接的插勾，插接式连接头和覆盖距离调节器的卡接连接方式能让灭火人员在使用时根据火情灵活选择喷射模式，当插接式连接头和覆盖距离调节器断开后，通过调节覆盖距离调节器能够有效提高喷射距离，这样人员不比靠着火点太近，从而有效保护灭火人员安全。

14、(6)内通管的内径和软管的内径相等，且内通管采用柔性弹力材质，通过按压调节膜垫来调节内通管的横截面积，从而控制灭火剂的流通量大小，以此达到调节喷射距离的目的。

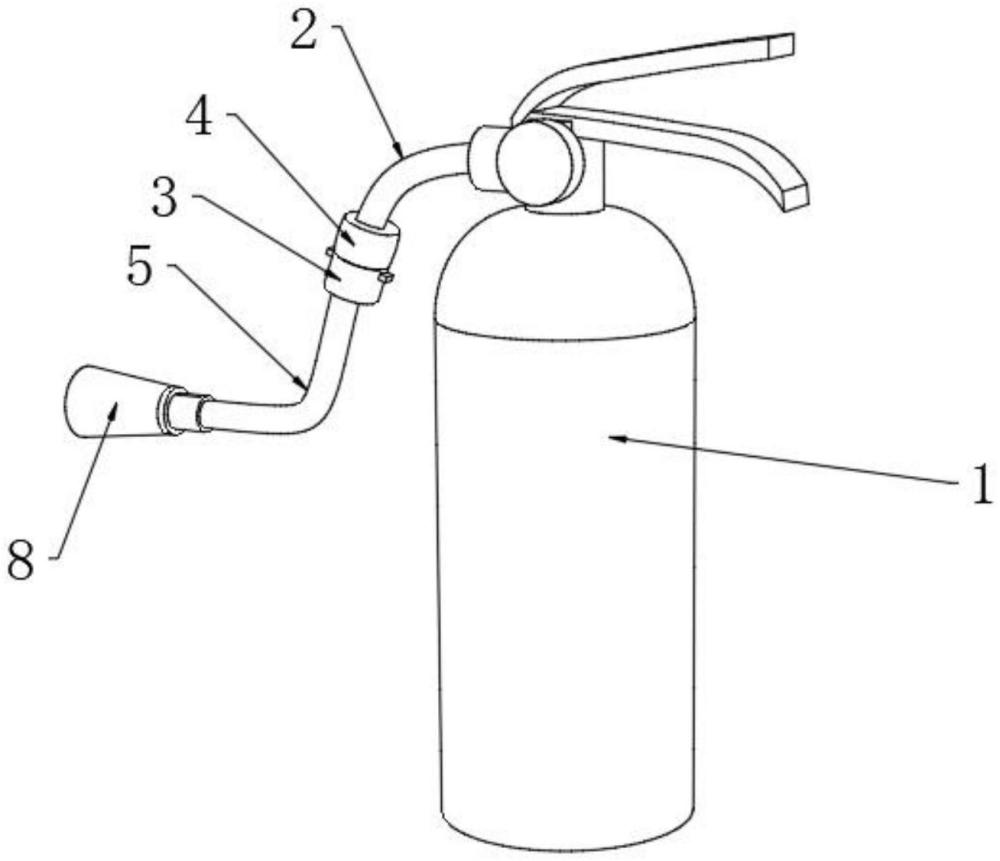

1.一种高覆盖型消防灭火装置，包括灭火剂罐(1)，所述灭火剂罐(1)的喷射口上连接有软管(2)，其特征在于，所述软管(2)远离灭火剂罐(1)的一端连通有覆盖距离调节器(4)，且覆盖距离调节器(4)上连接有插接式连接头(3)，所述插接式连接头(3)远离覆盖距离调节器(4)的一端连通有任意定型管(5)，且任意定型管(5)远离插接式连接头(3)的一端连通有调节套(6)，所述调节套(6)的套有滑动调节环(7)，且滑动调节环(7)和调节套(6)滑动连接，所述调节套(6)远离任意定型管(5)的一端固定连接有覆盖范围调节器(8)，所述覆盖范围调节器(8)包括扩展形喷射锥管(801)和外拉膜(802)，所述扩展形喷射锥管(801)的窄口端与调节套(6)固定连接，所述外拉膜(802)的窄口端与滑动调节环(7)固定连接；

2.根据权利要求1所述的一种高覆盖型消防灭火装置，其特征在于，所述扩展形喷射锥管(801)包括弹性聚拢垫(8011)，且弹性聚拢垫(8011)的内壁固定镶嵌有多个环绕分布的硬质塑形棒(8012)。

3.根据权利要求1所述的一种高覆盖型消防灭火装置，其特征在于，所述外拉膜(802)罩于扩展形喷射锥管(801)的外部，且外拉膜(802)采用柔性无弹力材质。

4.根据权利要求1所述的一种高覆盖型消防灭火装置，其特征在于，所述任意定型管(5)包括内衬管(501)，所述内衬管(501)的外部套有防火外衬管(502)，且防火外衬管(502)的内壁固定镶嵌有多个等间距环绕分布的铝合金内嵌筋(503)。

5.根据权利要求1所述的一种高覆盖型消防灭火装置，其特征在于，所述插接式连接头(3)和覆盖距离调节器(4)卡接连接，所述插接式连接头(3)的上下两侧侧壁均开设有l形插槽(301)，且l形插槽(301)的上端滑动连接有回弹式按键(302)，所述覆盖距离调节器(4)的侧壁固定连接有与l形插槽(301)卡接的插勾(401)。

6.根据权利要求1所述的一种高覆盖型消防灭火装置，其特征在于，所述内通管(9)的内径和软管(2)的内径相等，且内通管(9)采用柔性弹力材质。
