背光模块、显示装置和用于驱动背光单元的方法与流程

公开的示例实施例涉及背光模块、显示装置和用于驱动背光单元(blu)的方法。

背景技术：

1、显示装置可被分类为自发光显示装置和非自发光显示装置，自发光显示装置使用自发光显示面板(诸如，有机发光二极管(oled))，非自发光显示装置使用需要从背光单元接收光的显示面板(诸如，液晶显示器(lcd))。

2、lcd由于其与其他显示装置相比的极小厚度、轻重量、低驱动电压和低功耗而被广泛使用。然而，虽然lcd通过线扫描方法(line scan method)被驱动，但是不管lcd的驱动方法如何，背光单元都被驱动，导致模糊的显示图像。

3、本背景技术部分中公开的信息在实现本申请的实施例的处理之前或期间已经被发明人已知或得到，或者是在实现实施例的处理中获取的技术信息。因此，该信息可包含不形成公众已知的现有技术的信息。

技术实现思路

1、一个或多个示例实施例提供了背光模块、显示装置和用于驱动背光单元(blu)的方法，其中，blu可与液晶显示器的扫描驱动方法同步地被驱动，以便提供清晰的图像。

2、附加的方面将在下面的描述中部分地阐述，并且部分地根据该描述将是清楚的，或者可通过呈现的实施例的实践而得知。

3、根据示例实施例的一方面，一种背光模块可包括：像素驱动器集成电路(pdic)，被配置为生成开关控制信号和脉冲控制信号，脉冲控制信号包括时序信息和调光数据；像素集成电路(pic)，被配置为基于脉冲控制信号生成脉冲调制信号；开关组，被配置为基于开关控制信号传送驱动电压；以及blu，包括连接到开关组的第一端和连接到pic的第二端，blu被配置为基于驱动电压和脉冲调制信号在面板上发射光，其中，pdic被配置为：生成开关控制信号和脉冲控制信号，使得发光二极管在面板的像素进行操作的时间点发射光。

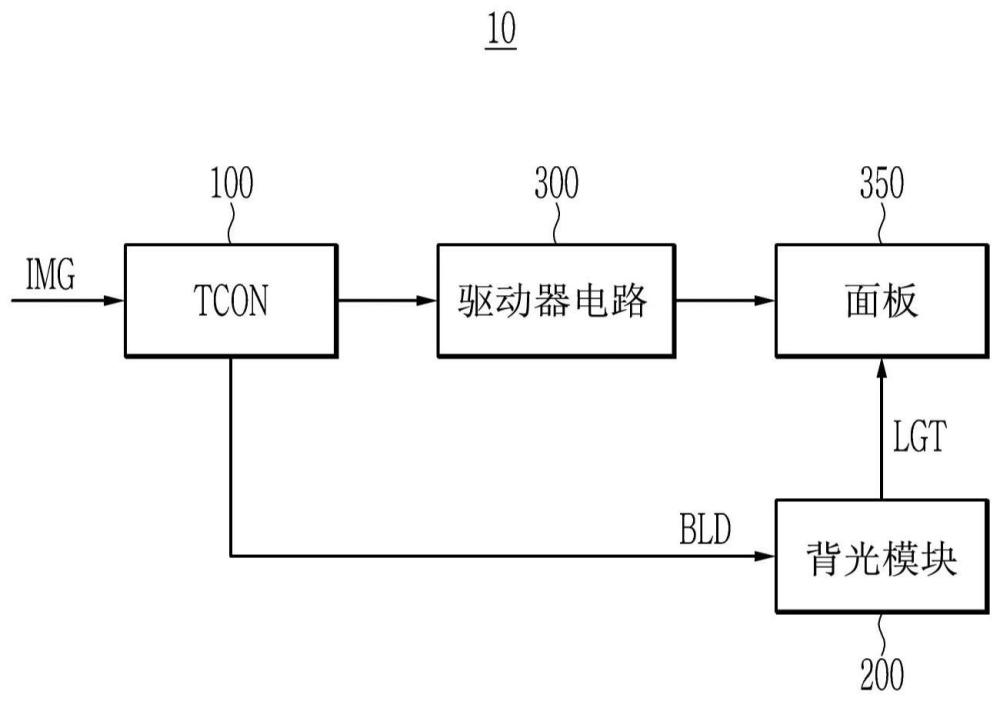

4、根据示例实施例的一方面，一种显示装置可包括：控制器，被配置为基于图像信号生成背光数据和驱动控制信号；驱动器电路，被配置为基于驱动控制信号生成扫描信号和像素信号；面板，包括多个像素，面板被配置为基于扫描信号和像素信号接收光并且显示图像；以及背光模块，被配置为在面板显示图像的一个帧的同时基于背光数据交替地对多个发光二极管进行操作。

5、根据示例实施例的一方面，一种驱动blu的方法可包括：基于当前帧的垂直同步信号控制第一开关和第二开关交替地断开和闭合；基于第一开关闭合，将第一脉冲调制信号施加到与第一开关连接的发光二极管；以及基于第二开关闭合，将第二脉冲调制信号施加到与第二开关连接的发光二极管。

1.一种背光模块，包括：

2.根据权利要求1所述的背光模块，其中，开关组包括第一开关和第二开关；

3.根据权利要求2所述的背光模块，其中，像素驱动器集成电路还被配置为：基于子帧时段的长度来生成第一开关控制信号和第二开关控制信号。

4.根据权利要求2所述的背光模块，其中，背光单元包括连接到第一开关的第一发光二极管和连接到第二开关的第二发光二极管；并且

5.根据权利要求1所述的背光模块，其中，像素驱动器集成电路还被配置为：生成时序信息，使得脉冲调制信号的电平转变时间点与开关控制信号的电平转变时间点匹配。

6.根据权利要求5所述的背光模块，其中，像素驱动器集成电路还被配置为：生成时序信息，使得脉冲调制信号从低电平转变到高电平的时间点与开关控制信号从第一电平转变到第二电平的时间点匹配。

7.根据权利要求1至权利要求6中的任一项所述的背光模块，其中，背光单元还包括设置在第一线中的第一发光二极管和设置在第一线下方的第二线中的第二发光二极管；

8.根据权利要求7所述的背光模块，其中，像素驱动器集成电路还被配置为：基于帧显示区域来生成第一脉冲控制信号和第二脉冲控制信号。

9.根据权利要求8所述的背光模块，其中，像素驱动器集成电路还被配置为：基于背光单元中的设置有多个发光二极管的水平线的量和缝的量，确定帧显示区域。

10.根据权利要求7所述的背光模块，其中，像素驱动器集成电路还被配置为：生成第一脉冲控制信号和第二脉冲控制信号，使得第一像素集成电路在第一时间点输出与第一帧对应的第一脉冲调制信号，并且第二像素集成电路在第一时间点输出与第一帧对应的第二脉冲调制信号或与第一帧之前的第二帧对应的第三脉冲调制信号。

11.根据权利要求10所述的背光模块，其中，像素驱动器集成电路还被配置为：基于生成第二脉冲控制信号使得第二像素集成电路在第一时间点输出第三脉冲调制信号，生成第二脉冲控制信号，使得第二像素集成电路在比第一时间点晚预定延迟的第二时间点输出与第一帧对应的第四脉冲调制信号。

12.根据权利要求11所述的背光模块，其中，像素驱动器集成电路还被配置为：基于子帧时段的长度来确定预定延迟。

13.根据权利要求7所述的背光模块，其中，像素驱动器集成电路还被配置为：

14.一种显示装置，包括：

15.根据权利要求14所述的显示装置，其中，背光模块包括：像素驱动器集成电路，被配置为在驱动电压被施加时控制所述多个发光二极管的亮度。

16.根据权利要求15所述的显示装置，其中，背光模块还包括：

17.根据权利要求16所述的显示装置，其中，背光模块还包括：第二像素集成电路，被配置为基于由像素驱动器集成电路生成的第四信号，在驱动电压被施加时将第二脉冲调制信号输出到所述多个发光二极管之中的第三发光二极管集合；并且

18.根据权利要求17所述的显示装置，其中，像素驱动器集成电路还被配置为：基于背光模块中的设置有所述多个发光二极管的水平线的量和缝的量，确定第一脉冲调制信号的第一输出时间点和第二脉冲调制信号的第二输出时间点。

19.根据权利要求17所述的显示装置，其中，像素驱动器集成电路还被配置为：基于背光数据中的当前帧的垂直同步信号来生成第一信号、第二信号、第三信号和第四信号。

20.一种用于驱动背光单元的方法，所述方法包括：
