一种识别OID编码以实现切换点控模式的逻辑思维机的制作方法

本技术涉及逻辑思维机，尤其是涉及一种识别oid编码以实现切换点控模式的逻辑思维机。

背景技术：

1、逻辑思维机主要是一种针对儿童进行系统性逻辑思维训练的学习机，它通过视、听、触多模态情景化互动，激发儿童大脑潜能，引导儿童思考探究和解决生活实际问题；逻辑思维机的设计理念是集教、学、玩于一体的手眼脑并用的互动式学具，将逻辑思维训练、数学运算、动手操作、时间规划、图形与空间想象等与游戏相结合，以提升学习效果。

2、如实用新型专利申请授权公告号为cn213518731u所述的一种逻辑思维学习机，小朋友需要自己选择喜欢的卡片并进行插入及扫描操作，其可玩性高，且能够提高小朋友的动手能力，所述卡片与所述逻辑思维学习机是配套使用的，每个逻辑思维学习机配有多张不同内容的卡片，能够满足小朋友的不同学习内容。使用时根据提示音及指示灯的指示进行对应的按键选择，从而加强小朋友的逻辑思维练习。

3、然而，通过推动扫描板对卡片上的条形码进行扫描的方式，不仅需要通过手动操作，而且整体结构复杂，导致操作麻烦、逻辑思维机整体厚度大等问题，对此，有必要提出一种改进的技术方案以解决上述问题。

技术实现思路

1、本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。

2、一种识别oid编码以实现切换点控模式的逻辑思维机，包括主体和适配于主体的若干卡板，主体上设置有用于定位插设卡板的卡槽，且在卡槽内设置有oid码识别模块，卡板上设置有对应于oid码识别模块的oid编码；主体内还集成设置有用于作用到卡板上不同区域的多个点读位置触发器、用于储存不同语音数据的储存模块、用于根据oid编码来导入不同语音数据并根据多个点读位置触发器来发送对应语音数据的微处理模块、以及对发送的语音数据进行播报的扬声器，多个点读位置触发器覆盖于插设在卡槽上的卡板，储存模块、扬声器、点读位置触发器和oid码识别模块均与微处理器电连接。

3、优选地，oid码识别模块包括识别模组外壳、pcba板、摄像头模块和防尘镜片，识别模组外壳固定安装在主体内，识别模组外壳的背部为开放式结构，pcba板固定盖合在识别模组外壳的背部，防尘镜片安装在识别模组外壳的面部，摄像头模块设置在pcba板上并位于识别模组外壳内，pcba板上还设置有发光源，发光源透过防尘镜片来作用到卡板上的oid编码，并反射发送给摄像头模块。

4、优选地，识别模组外壳的面部成型有阻挡边，且在识别模组外壳的面部还开设有透孔，防尘镜片抵接固定在阻挡边内侧，透孔对应于摄像头模块和发光源。

5、优选地，识别模组外壳的两侧还分别成型有螺丝孔连接座，识别模组外壳通过螺丝孔连接座来螺丝连接在主体内部。

6、优选地，在卡槽内还设置有微动开关，微动开关与微处理模块电连接，卡板插入后触发微动开关以驱动oid码识别模块。

7、优选地，主体上设置有定位边框，定位边框的后侧与主体之间设置有间隙以形成卡槽，定位边框的前侧设置有斜面以引导卡板放入定位边框内侧并插入到卡槽内，且在定位边框的前侧还设置有扣手位以便于卡板的取放。

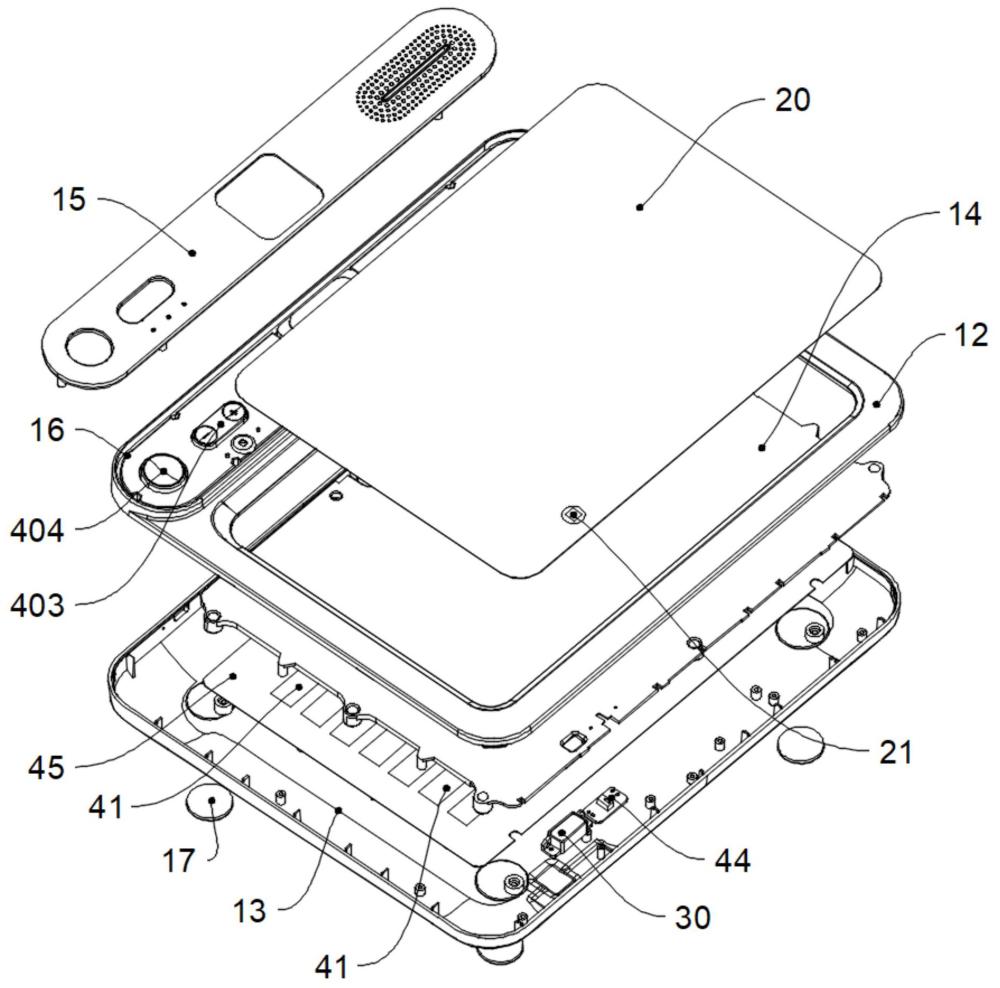

8、优选地，主体还包括背壳、面板和电控壳，面板和电控壳均安装在背壳上，且定位边框围绕于面板设置，定位边框还延伸成型有围绕于电控壳周围的固定边框，点读位置触发器对接于面板的背面。

9、优选地，主体位于面板的背面设置有ito电容屏，多个点读位置触发器被设置在ito电容屏上。

10、优选地，微处理模块包括电控板和设置在电控板上的微处理芯片，储存模块设置在电控板上，在电控板上还设置有对接在电控壳上的音量键、电源键、显示屏、供电接口、数据传输接口、指示灯和复位键，音量键、电源键、显示屏、供电接口、数据传输接口、指示灯和复位键均与微处理芯片电连接。

11、优选地，电控壳位于面板的前方，且背壳下端对应电控壳的位置处向下凸出，使主体放置后面板处于倾斜状态，在背壳的背面还设置有多个防滑垫。

12、与现有技术相比，本实用新型的有益效果是：

13、本实用新型通过采用oid码识别模块和oid编码来获取卡板上的信息，oid码识别模块和oid编码相当于市面上常见的点读笔，其能够达到短焦距识别，能够使主体整体的尺寸更为轻薄化，且还通过采用多个点读位置触发器来作用到卡板上不同区域，使得使用者只需要点击卡板上对应的位置便能够根据点击的位置发出对应的语音，其操作便捷度和整体的紧凑度将大大提高，降低了生产制作成本。

14、本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

1.一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，包括主体和适配于主体的若干卡板，主体上设置有用于定位插设卡板的卡槽，且在卡槽内设置有oid码识别模块，卡板上设置有对应于oid码识别模块的oid编码；主体内还集成设置有用于作用到卡板上不同区域的多个点读位置触发器、用于储存不同语音数据的储存模块、用于根据oid编码来导入不同语音数据并根据多个点读位置触发器来发送对应语音数据的微处理模块、以及对发送的语音数据进行播报的扬声器，多个点读位置触发器覆盖于插设在卡槽上的卡板，储存模块、扬声器、点读位置触发器和oid码识别模块均与微处理器电连接。

2.根据权利要求1所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，oid码识别模块包括识别模组外壳、pcba板、摄像头模块和防尘镜片，识别模组外壳固定安装在主体内，识别模组外壳的背部为开放式结构，pcba板固定盖合在识别模组外壳的背部，防尘镜片安装在识别模组外壳的面部，摄像头模块设置在pcba板上并位于识别模组外壳内，pcba板上还设置有发光源，发光源透过防尘镜片来作用到卡板上的oid编码，并反射发送给摄像头模块。

3.根据权利要求2所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，识别模组外壳的面部成型有阻挡边，且在识别模组外壳的面部还开设有透孔，防尘镜片抵接固定在阻挡边内侧，透孔对应于摄像头模块和发光源。

4.根据权利要求2所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，识别模组外壳的两侧还分别成型有螺丝孔连接座，识别模组外壳通过螺丝孔连接座来螺丝连接在主体内部。

5.根据权利要求1所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，在卡槽内还设置有微动开关，微动开关与微处理模块电连接，卡板插入后触发微动开关以驱动oid码识别模块。

6.根据权利要求1所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，主体上设置有定位边框，定位边框的后侧与主体之间设置有间隙以形成卡槽，定位边框的前侧设置有斜面以引导卡板放入定位边框内侧并插入到卡槽内，且在定位边框的前侧还设置有扣手位以便于卡板的取放。

7.根据权利要求6所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，主体还包括背壳、面板和电控壳，面板和电控壳均安装在背壳上，且定位边框围绕于面板设置，定位边框还延伸成型有围绕于电控壳周围的固定边框，点读位置触发器对接于面板的背面。

8.根据权利要求7所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，主体位于面板的背面设置有ito电容屏，多个点读位置触发器被设置在ito电容屏上。

9.根据权利要求7所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，微处理模块包括电控板和设置在电控板上的微处理芯片，储存模块设置在电控板上，在电控板上还设置有对接在电控壳上的音量键、电源键、显示屏、供电接口、数据传输接口、指示灯和复位键，音量键、电源键、显示屏、供电接口、数据传输接口、指示灯和复位键均与微处理芯片电连接。

10.根据权利要求7所述的一种识别oid编码以实现切换点控模式的逻辑思维机，其特征在于，电控壳位于面板的前方，且背壳下端对应电控壳的位置处向下凸出，使主体放置后面板处于倾斜状态，在背壳的背面还设置有多个防滑垫。
