一种飞行器数据记录设备气动分离装置的制作方法

：本发明涉及一种飞行器数据记录设备气动分离装置。

背景技术

0、
背景技术：

1、飞行器数据记录设备一般固定安装在飞机上，用于航空器事故的调查、维修和飞行试验；飞行器数据记录设备可以在飞机飞行时记录飞机的各种参数，如飞行的时间、速度、高度等。

2、当飞机发生故障或事故时，从飞行器数据记录设备中读取数据能够帮助工作人员分析飞机出现故障或失事的原因；一般情况下，大多采用抛放式飞行器数据记录设备来记录相应的飞行器数据；相较于常规飞行器数据记录设备相比，在发生故障或事故时，及时响应动作，抛放式飞行器数据记录设备会被抛出并脱离飞机掉落。

3、传统的抛放式飞行器数据记录设备往往是采用爆炸螺栓进行飞行器数据记录设备与飞机的分离，整体装置分离冲击响应较大，不容易进行管控，会对设备造成损坏，导致分离装置不能重复使用，同时整体构造过于复杂，花费较多的解锁时间。

技术实现思路

0、
技术实现要素：

1、本发明实施例提供了一种飞行器数据记录设备气动分离装置，结构设计合理，基于高压气瓶、电磁阀和分离机构的相互配合作用，采用气动分离的结构替代现有爆炸螺栓的分离形式，由飞行器数据记录设备发出信号控制电磁阀，配合高压气瓶释放高压气体为分离装置提供动力，使紧固螺栓和紧固螺母脱出，将飞行器数据记录设备抛出，降低产生的分离冲击响应，避免对设备和装置造成损坏，使装置能够重复使用，简化整体构造，方便进行管控，实现快速解锁，解决了现有技术中存在的问题。

2、本发明为解决上述技术问题所采用的技术方案是：

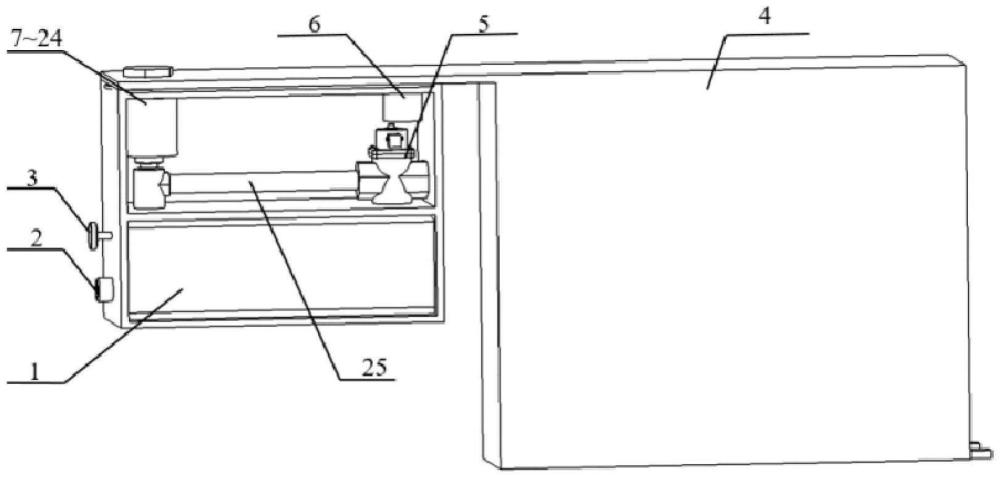

3、一种飞行器数据记录设备气动分离装置，所述气动分离装置包括：

4、高压气瓶，所述高压气瓶用于存储高压气体；

5、电磁阀，所述电磁阀设置在高压气瓶和飞行器数据记录设备之间，用于接收飞行器数据记录设备发送的电气信号来释放高压气瓶内的高压气体；

6、分离机构，所述分离机构用于在高压气体的作用下使紧固螺栓脱出完成分离，实现抛放式飞行器数据记录设备的分离解锁。

7、所述电磁阀通过航电插头与飞行器数据记录设备相连，所述电磁阀通过气体管道与分离机构相连。

8、所述分离机构包括相配合设置的内壳体、紧固螺栓、上盖板、紧固螺母、活动塞、外壳体、钢珠、活动推杆、第一密封圈、第二密封圈、推杆气孔、第一弹簧、第三密封圈、第二弹簧和脱离推杆；

9、所述内壳体的外部凸起和外壳体内部的凹槽相嵌套实现内壳体和外壳体的周向固定；所述紧固螺母和上盖板通过钢珠实现轴向固定和周向固定；所述活动推杆和第一弹簧用于将钢珠推入内壳体内壁的释放槽，所述脱离推杆用于在高压气体的作用下向上移动推动紧固螺母，使紧固螺栓和紧固螺母脱离；

10、所述第二弹簧用于将内壳体顶紧在上盖板上，所述上盖板与外壳体相连接；

11、所述第一密封圈、第二密封圈和第三密封圈用于防止气体泄露。

12、所述推杆气孔与外壳体进气口相连通，以使高压气体依次通过外壳进气口与推杆气孔进入活动塞气室。

13、在高压气瓶上设有气瓶充气口和气压表，所述气瓶充气口用于向高压气瓶补充高压气体，所述气压表用于检测高压气瓶内的气压变化参数。

14、当电磁阀关闭时，分离机构处于固定状态；当电磁阀打开时，分离机构处于活动状态，在气体管道的作用下，高压气瓶的高压气体进入分离机构，在分离机构的作用下，使飞行器数据记录设备解除约束，从飞机上脱离。

15、本发明采用上述结构，通过飞行器数据记录设备向电磁阀发出信号来控制高压气体进入分离机构进行飞行器数据记录设备的分离抛出；通过内壳体的外部凸起和外壳体内部的凹槽相嵌套实现内壳体和外壳体的周向固定；通过钢珠实现紧固螺母和上盖板轴向固定和周向固定；通过活动推杆和第一弹簧将钢珠推入内壳体内壁的释放槽，通过脱离推杆在高压气体的作用下向上移动推动紧固螺母，使紧固螺栓和紧固螺母脱离，具有简便实用、安全可靠的优点。

1.一种飞行器数据记录设备气动分离装置，其特征在于，所述气动分离装置包括：

2.根据权利要求1所述的一种飞行器数据记录设备气动分离装置，其特征在于：所述电磁阀通过航电插头与飞行器数据记录设备相连，所述电磁阀通过气体管道与分离机构相连。

3.根据权利要求1所述的一种飞行器数据记录设备气动分离装置，其特征在于：所述分离机构包括相配合设置的内壳体、紧固螺栓、上盖板、紧固螺母、活动塞、外壳体、钢珠、活动推杆、第一密封圈、第二密封圈、推杆气孔、第一弹簧、第三密封圈、第二弹簧和脱离推杆；

4.根据权利要求3所述的一种飞行器数据记录设备气动分离装置，其特征在于：所述推杆气孔与外壳体进气口相连通，以使高压气体依次通过外壳进气口与推杆气孔进入活动塞气室。

5.根据权利要求1所述的一种飞行器数据记录设备气动分离装置，其特征在于：在高压气瓶上设有气瓶充气口和气压表，所述气瓶充气口用于向高压气瓶补充高压气体，所述气压表用于检测高压气瓶内的气压变化参数。

6.根据权利要求3所述的一种飞行器数据记录设备气动分离装置，其特征在于：当电磁阀关闭时，分离机构处于固定状态；当电磁阀打开时，分离机构处于活动状态，在气体管道的作用下，高压气瓶的高压气体进入分离机构，在分离机构的作用下，使飞行器数据记录设备解除约束，从飞机上脱离。
