一种多级蒸汽提纯发热体的制作方法

本技术涉及蒸汽发生设备，具体涉及一种多级蒸汽提纯发热体。

背景技术：

1、将水从液态变成水汽混合的饱和蒸汽的蒸汽发生装置，但蒸汽发生装置在通过加热液体生成蒸汽的过程中，被加热的液体会在蒸汽发生装置剧烈汽化，因为管道内部空间的限制会存在水汽化不完全的问题出现，从而影响蒸汽的纯度，在现有技术中，通常采用实心的发热管来加热，存在如下缺点：产生的蒸汽纯度低，含水量较高，热交换回路短，发热管核心温度偏高，温度控制无法达到理想效果，且大多数只适用单个发热管，功率大，不安全。

技术实现思路

1、为了克服以上现有技术存在的不足之处，一种多级蒸汽提纯发热体，结构简单，采用分控式加热管，通过温控器控制温度阈值，有效保证发热体的温度控制，采用三联不同温度阈值的发热体对水进行加热，可以大大提高产生蒸汽的纯度，降低出水量比例。

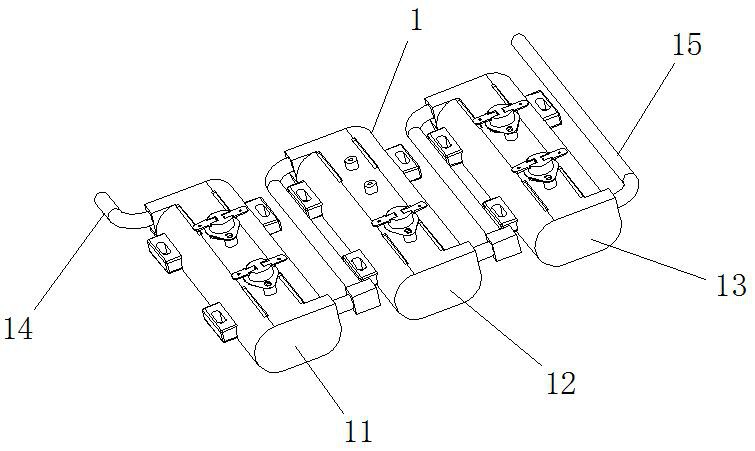

2、为了达到上述目的，本实用新型一种多级蒸汽提纯发热体，包括主机体，所述主机体由一级发热体、二级发热体、三级发热体组成，其特征在于，所述一级发热体、二级发热体、三级发热体相互串联连通，所述一级发热体上设有第一温控装置、第二温控装置；所述二级发热体上设有第三温控装置；所述三级发热体上设有第四温控装置和第五温控装置；所述一级发热体、二级发热体、三级发热体内均设有螺旋状受热水管，在受热水管中部设有分控式加热管；所述受热水管之间的缝隙内设有导热栅，导热栅与分控式加热管贴合。

3、进一步的，为保证最终产生蒸汽的纯度，所述一级发热体、二级发热体、三级发热体之间通过铜管串联连通。

4、进一步的，为了使水初始加热产生蒸汽在进一步的蒸发，所述第一温控装置温度阈值为110℃；所述第二温控装置温度阈值为220℃。

5、进一步的，为维持蒸汽的温度，所述第三温控装置温度阈值为220℃。

6、进一步的，为了对蒸汽进行进一步的提纯，所述第四温控装置温度阈值为220℃；所述第五温控装置温度阈值为250℃。

7、进一步的，所述一级发热体1上设有进水端口；所述三级发热体上设有蒸汽出口。

8、本实用新型的有益效果是：一种多级蒸汽提纯发热体包括主机体，主机体由三个3000w的发热体串连组成，可以大大的提高蒸汽纯度，降低出水量比例，一级发热体先进行110℃预热对受热水管中的水预加热，然后温度升高至220℃受热水管中产生蒸汽，二级发热体温度持续维持在220℃对经过二级发热体的蒸汽进行进一步保温加热，三级发热体温度首先达到220℃然后持续升温直至达到250℃，最终使受热水管中的蒸汽纯度达到最大化，然后释放出来，通过温控装置控制发热体温度阈值，实现智能制动化控制；对经过三级发热体的蒸汽中未及时汽化的水进一步加热使其汽化为蒸汽，同时提高蒸汽自身的温度。经过三级发热体的增温汽化获取更高纯度的蒸汽。

1.一种多级蒸汽提纯发热体，包括主机体，所述主机体由一级发热体、二级发热体、三级发热体组成，其特征在于，所述一级发热体、二级发热体、三级发热体相互串联连通，所述一级发热体上设有第一温控装置、第二温控装置；所述二级发热体上设有第三温控装置；所述三级发热体上设有第四温控装置和第五温控装置；所述一级发热体、二级发热体、三级发热体内均设有螺旋状受热水管，在受热水管中部设有分控式加热管；所述受热水管之间的缝隙内设有导热栅，导热栅与分控式加热管贴合。

2.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述一级发热体、二级发热体、三级发热体之间通过铜管串联连通。

3.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述第一温控装置温度阈值为110℃；所述第二温控装置温度阈值为220℃。

4.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述第三温控装置温度阈值为220℃。

5.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述第四温控装置温度阈值为220℃；所述第五温控装置温度阈值为250℃。

6.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述一级发热体上设有进水端口；所述三级发热体上设有蒸汽出口。

7.根据权利要求1所述的一种多级蒸汽提纯发热体，其特征在于：所述一级发热体、二级发热体、三级发热体功率均为3000w。
