一种可放大介质流通速度的装置的制作方法

本技术涉及增速装置，更具体地说，涉及一种可放大介质流通速度的装置。

背景技术：

1、目前，在气体介质或液体介质输送过程中都会使用到输送管道，输送管道内的介质在流动过程中，大都通过后方介质的推动来带动前方介质的流动，在介质流动过程中推力越来越小，会逐渐的降低介质的流通速度，为此，我们设计了一种可放大介质流通速度的装置，来解决上述问题。

技术实现思路

1、针对现有技术中存在的问题，本实用新型的目的在于提供一种可放大介质流通速度的装置，该可放大介质流通速度的装置通过涡轮风机以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的气体介质流通速度放大，带动气体加速奔流，节能、高效、耐久，放大能效利用率，并且通过高压水泵以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的液体介质流通速度放大，带动液体介质加速奔流，增加了适用范围。

2、为解决上述问题，本实用新型采用如下的技术方案。

3、一种可放大介质流通速度的装置，包括介质流动管，所述介质流动管的内部设置有介质通道，所述介质通道的一端连通有进口端，所述介质通道的另一端连通有出口端，所述介质流动管的侧面设有与介质通道相连通的安装孔，所述安装孔的内壁固定套接有放大管道，所述放大管道的内壁固定连接有螺旋板，所述放大管道的一端固定安装有涡轮风机或高压水泵，该可放大介质流通速度的装置通过涡轮风机以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的气体介质流通速度放大，带动气体加速奔流，节能、高效、耐久，放大能效利用率，并且通过高压水泵以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的液体介质流通速度放大，带动液体介质加速奔流，增加了适用范围。

4、进一步的，所述螺旋板与放大管道组合形成加螺旋推力系统，所述螺旋板与放大管道的内壁合围有增压通道，所述增压通道为螺旋状，具有增压的作用。

5、进一步的，所述放大管道的一端设有折弯部，所述放大管道的一端设有冲引端，所述冲引端与介质流动管同心同轴，便于带动吸推液体气体加速奔流。

6、进一步的，所述涡轮风机设置有进风端和出风端，所述出风端的一端可拆卸连接有连接管，所述连接管的一端与放大管道的内壁接触挤压，可以对气体介质增加流通速度。

7、进一步的，所述高压水泵的表面设置有进液管和出液管，所述出液管的表面设有密封圈，可以对液体介质增加流通速度。

8、进一步的，所述连接管的表面设置有密封圈，保证了连接处的密封性。

9、相比于现有技术，本实用新型的优点在于：

10、(1)本方案通过涡轮风机以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的气体介质流通速度放大，带动气体加速奔流，节能、高效、耐久，放大能效利用率。

11、(2)本方案通过高压水泵以及放大管道和螺旋板组成的加螺旋推力系统，可以将介质流动管道内的液体介质流通速度放大，带动液体介质加速奔流，增加了适用范围。

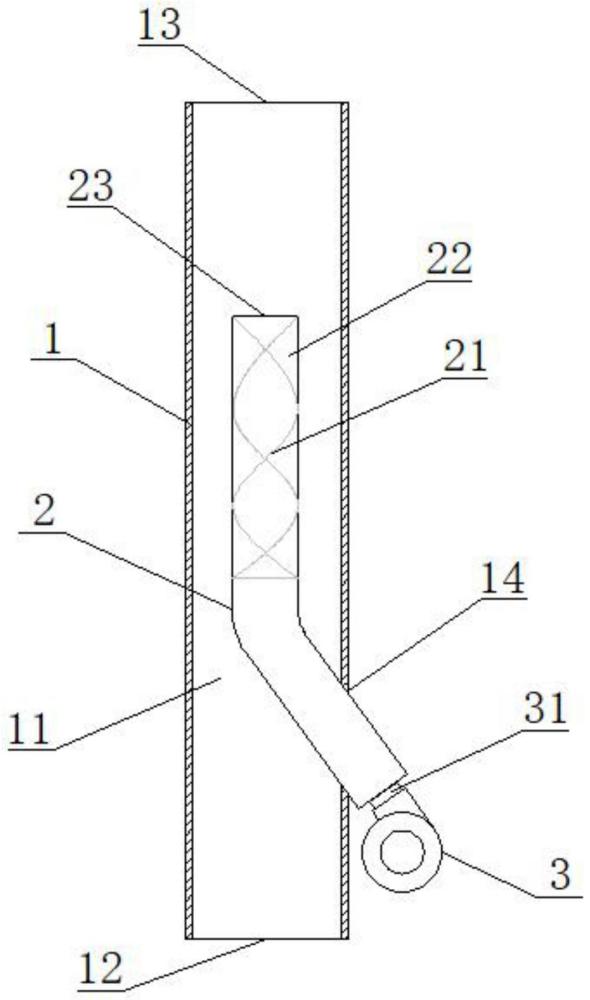

1.一种可放大介质流通速度的装置，包括介质流动管(1)，其特征在于：所述介质流动管(1)的内部设置有介质通道(11)，所述介质通道(11)的一端连通有进口端(12)，所述介质通道(11)的另一端连通有出口端(13)，所述介质流动管(1)的侧面设有与介质通道(11)相连通的安装孔(14)，所述安装孔(14)的内壁固定套接有放大管道(2)，所述放大管道(2)的内壁固定连接有螺旋板(21)，所述放大管道(2)的一端固定安装有涡轮风机(3)或高压水泵(4)。

2.根据权利要求1所述的一种可放大介质流通速度的装置，其特征在于：所述螺旋板(21)与放大管道(2)组合形成加螺旋推力系统，所述螺旋板(21)与放大管道(2)的内壁合围有增压通道(22)，所述增压通道(22)为螺旋状。

3.根据权利要求1所述的一种可放大介质流通速度的装置，其特征在于：所述放大管道(2)的一端设有折弯部，所述放大管道(2)的一端设有冲引端(23)，所述冲引端(23)与介质流动管(1)同心同轴。

4.根据权利要求1所述的一种可放大介质流通速度的装置，其特征在于：所述涡轮风机(3)设置有进风端和出风端，所述出风端的一端可拆卸连接有连接管(31)，所述连接管(31)的一端与放大管道(2)的内壁接触挤压。

5.根据权利要求1所述的一种可放大介质流通速度的装置，其特征在于：所述高压水泵(4)的表面设置有进液管和出液管，所述出液管的表面设有密封圈。

6.根据权利要求4所述的一种可放大介质流通速度的装置，其特征在于：所述连接管(31)的表面设置有密封圈。
