一种中心筒可拆卸的水浴式气化器的制作方法

本技术涉及水浴式气化器领域，具体为一种中心筒可拆卸的水浴式气化器。

背景技术：

1、就是通过热水与低温液态气体进行热交换，从而使低温液态气体气化成气态气体的一种设备。它适用的介质有液氧、液氮、液氩、液体二氧化碳、液化石油气、液化天然气等。

2、由于水浴式气化器的长时间使用，经过时间以及其他因素的摧残下，使水浴式气化器内部的中心筒需要定时置换，然而置换时，大部分装置的拆卸较为复杂，且安装时，由于人工的失误，导致中心筒底部得不到缓冲，使其破裂，造成一定的经济损失。

技术实现思路

1、本实用新型的目的在于提供了一种中心筒可拆卸的水浴式气化器，达到解决上述背景技术问题的目的。

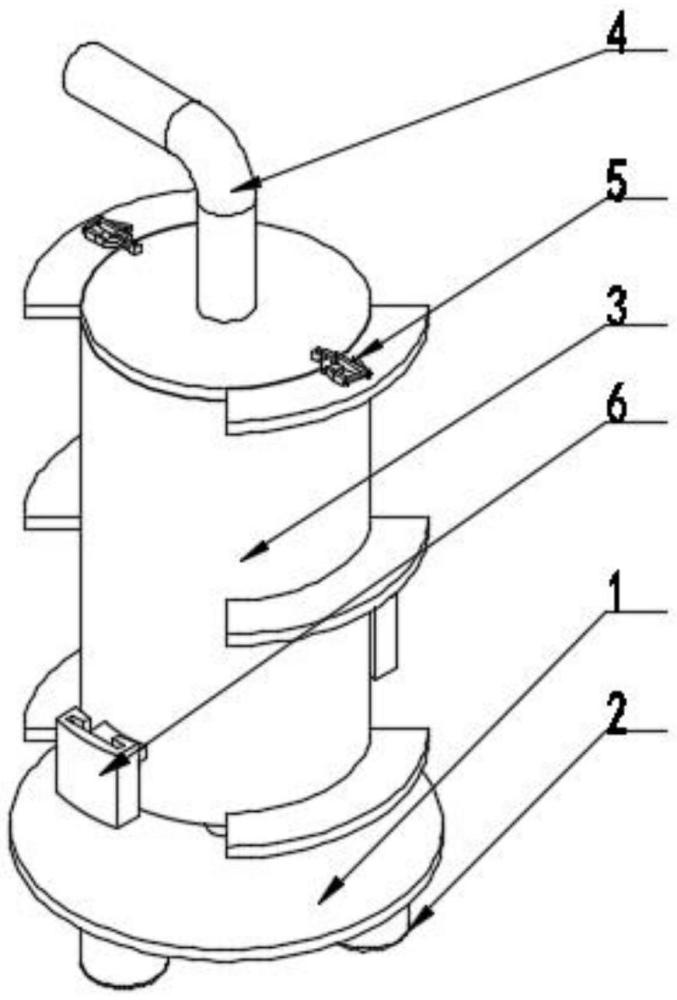

2、为实现上述目的，本实用新型提供如下技术方案：一种中心筒可拆卸的水浴式气化器，包括：筒体；底座，固定连接在筒体的顶部；中心筒，卡合连接在筒体的内部；传输管，相通连接在筒体的顶部设置在所述筒体内壁的拆卸部位；设置在所述筒体内部的缓冲部位。

3、优选的，所述拆卸部位包括有：固定板，固定连接在筒体的内壁；固定块，固定连接在中心筒的顶部。

4、优选的，所述固定板的顶部固定连接有固定杆，所述固定板的顶部通过轴杆转动连接有卡板，所述固定板的顶部通过轴杆转动连接有卡杆，所述固定板的顶部通过轴杆活动连接有压杆，所述固定块的顶部通过轴杆转动连接有卡环。

5、优选的，所述卡板与固定杆之间的空隙与卡环相卡合连接，所述卡杆的一端与卡板的外壁相卡合连接。

6、优选的，所述压杆与卡杆之间设置有连接杆，所述连接杆的一端通过轴杆活动连接在压杆的一端，另一端通过轴杆活动连接在卡杆的一端，所述压杆与固定杆之间设置有弹簧一，所述弹簧一的一端固定连接在压杆的一侧，另一端固定连接在固定杆的一侧。

7、优选的，所述缓冲部位包括有：阻尼器，固定连接在筒体的底部内壁；滑轨，固定连接在筒体的内壁，所述滑轨的内壁两侧开设有阻槽，且等距设置；固定座，固定连接在中心筒的外壁。

8、优选的，所述阻尼器与中心筒之间设置有弹簧二，所述弹簧二的一端固定连接在阻尼器的外壁，另一端活动连接在中心筒的底部。

9、优选的，所述滑轨内部滑动连接有滑块，所述滑块的两侧通过轴承座转动连接有滚珠，所述滚珠与阻槽相适配，所述滑块与固定座相适配。

10、本实用新型提供了一种中心筒可拆卸的水浴式气化器。具备以下有益效果：

11、(1)、本实用新型通过拆卸部位，将中心筒放入筒体的内部，按压压杆，再次拨动卡板，使卡板不再与卡杆卡合连接，转动卡环，使卡环水平放置513与固定杆之间，转动卡板，使卡板在固定杆的辅助下与卡环卡合连接，同时通过弹簧一的作用力，使压杆回弹，在连接杆的辅助下，使卡杆与卡板卡合连接，达到固定中心筒的目的。

12、(2)、本实用新型通过缓冲部位，将中心筒放入筒体的内部后，使固定座与滑块相接触，同时中心筒的底部与阻尼器、弹簧二的顶部相接触，达到对中心筒进行一段缓冲，固定座对滑块进行下压，使滑块在滑轨内部滑动，在滚珠的辅助下，达到二段缓冲的效果。

1.一种中心筒可拆卸的水浴式气化器，其特征在于，包括：

2.根据权利要求1所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述拆卸部位(5)包括有：

3.根据权利要求2所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述固定板(511)的顶部固定连接有固定杆(512)，所述固定板(511)的顶部通过轴杆转动连接有卡板(513)，所述固定板(511)的顶部通过轴杆转动连接有卡杆(514)，所述固定板(511)的顶部通过轴杆活动连接有压杆(515)，所述固定块(518)的顶部通过轴杆转动连接有卡环(519)。

4.根据权利要求3所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述卡板(513)与固定杆(512)之间的空隙与卡环(519)相卡合连接，所述卡杆(514)的一端与卡板(513)的外壁相卡合连接。

5.根据权利要求3所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述压杆(515)与卡杆(514)之间设置有连接杆(517)，所述连接杆(517)的一端通过轴杆活动连接在压杆(515)的一端，另一端通过轴杆活动连接在卡杆(514)的一端，所述压杆(515)与固定杆(512)之间设置有弹簧一(516)，所述弹簧一(516)的一端固定连接在压杆(515)的一侧，另一端固定连接在固定杆(512)的一侧。

6.根据权利要求1所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述缓冲部位(6)包括有：

7.根据权利要求6所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述阻尼器(611)与中心筒(3)之间设置有弹簧二(612)，所述弹簧二(612)的一端固定连接在阻尼器(611)的外壁，另一端活动连接在中心筒(3)的底部。

8.根据权利要求6所述的一种中心筒可拆卸的水浴式气化器，其特征在于：所述滑轨(613)内部滑动连接有滑块(614)，所述滑块(614)的两侧通过轴承座转动连接有滚珠(615)，所述滚珠(615)与阻槽相适配，所述滑块(614)与固定座(616)相适配。
