一种低压无功补偿装置的制作方法

本发明涉及电气设备，特别涉及一种低压无功补偿装置。

背景技术：

1、所谓无功补偿是指把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间相互交换，感性负荷所需要的无功功率可由容性负荷输出的无功功率来补偿，通过无功补偿，可以降低线路和变压器因输送无功功率造成的电能损耗，提高功率因数，从而提高电能的综合利用率，达到节能的目的，在实际应用中，国内外广泛采用并联电容器作为无功补偿装置，且为了便于控制管理，多组并联电容器集中安装于柜体中称为低压无功补偿柜，也电网系统中常见的电气设备。

2、低压无功补偿柜为了节省安装面积，将并联电容器分层安装于铁架上，而铁架则固定于柜体内部，为了便于检修以及对损坏并联电容器进行更换，通常通过螺丝将并联电容器固定于铁架上，而铁架由于缺少定位机构，使得电容器在安装时需要花费一定时间进行定位，导致安装效率降低，因此，本申请提供了一种低压无功补偿装置来满足需求。

技术实现思路

1、本发明要解决的技术问题是提供一种低压无功补偿装置以解决现有的低压无功补偿柜中的安装架缺少定位机构导致安装效率低的问题。

2、为解决上述技术问题，本发明提供如下技术方案：

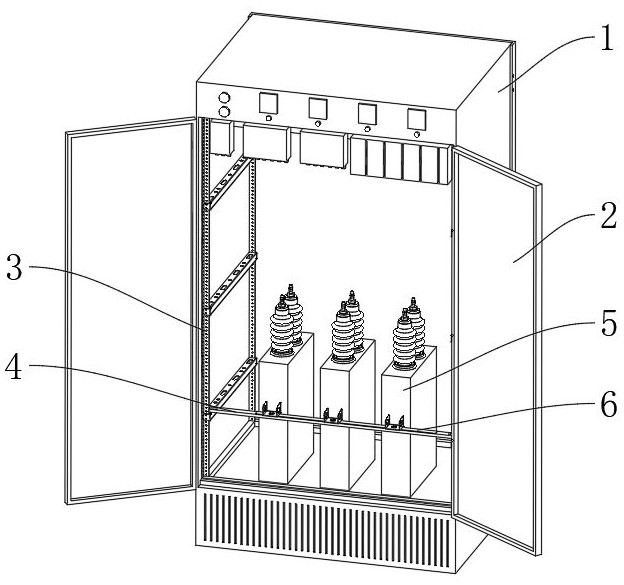

3、一种低压无功补偿装置，包括柜体以及与柜体转动连接的柜门，所述柜体内部固定连接有固定支架，所述固定支架中部架设有成对存在的横梁，两组所述横梁中间分布有多组并联电容器，所述横梁上方固定连接有定位机构，所述并联电容器通过所述定位机构与所述横梁固定连接。

4、可选地，所述横梁包括梁体，所述梁体端部开设有装配槽，所述梁体通过螺栓穿过所述装配槽与所述固定支架连接，所述梁体中部开设有多组固定孔。

5、可选地，所述定位机构包括定位板，所述定位板表面开设有多组定位孔，且所述定位孔与所述固定孔一一对应，所述定位孔内部固定连接有定位弹件。

6、可选地，所述定位弹件包括位于所述定位板一侧的第一定位筒，以及位于所述定位板另一侧的第二定位筒，所述第一定位筒以及所述第二定位筒均与所述定位孔边缘焊接。

7、可选地，所述第一定位筒侧壁均匀开设有若干组第一分离槽，所述第一分离槽将所述第一定位筒分割为若干组第一定位弹片。

8、可选地，所述第一定位弹片包括与所述定位孔边缘焊接的预紧部，所述预紧部呈v型结构，所述预紧部顶部固定连接有竖直部，所述竖直部顶部固定连接有定位部，所述定位部呈v型结构且朝向所述定位孔中心倾斜，所述定位部边缘固定连接有翻边。

9、可选地，所述第二定位筒侧壁均匀开设有若干组第二分离槽，所述第二分离槽将所述第二定位筒分割为若干组第二定位弹片，其中相邻两组所述第二定位弹片之间设有固线弹片，所述固线弹片有两组且对称分布。

10、可选地，所述第二定位弹片包括与定位孔边缘焊接的第一连接部，所述第一连接部呈j型结构，所述第一连接部底部固定连接有第一扣边，所述第一扣边呈v型结构。

11、可选地，所述固线弹片包括与定位孔边缘焊接的第二连接部，所述第二连接部呈j型结构，所述第二连接部底部固定连接有第二扣边，所述第二扣边呈c型结构。

12、可选地，所述并联电容器对称两侧分别固定连接有固定板，所述固定板底部开设有装配孔。

13、本发明与现有技术相比，至少具有如下有益效果：

14、上述方案中，通过设置第一定位筒，能够快速进入装配孔中使装配孔与定位孔同轴设置，进而实现并联电容器与横梁之间快速定位进而提高安装效率，同时第一定位筒可对固定板产生预固定效果，避免在定位之后并联电容器与横梁之间发生位移导致定位失效，进一步提高定位效果。

15、通过设置第二定位筒，可快速将定位机构与横梁固定连接，进而方便并联电容器快速通过定位机构与横梁定位，进一步提高安装效率。

16、通过设置固线弹片，以便于柜体内部的走线整齐有序，且减少了额外安装固线夹的步骤，进一步提高安装效率。

17、由于定位弹件为第一定位筒与第二定位筒一体成型的整体，且第二定位筒中包括有固线弹片，综上所述，通过设置定位弹件，可实现并联电容器与横梁安装时快速定位，有效提高安装效率，同时能够对柜体内部的走线进行固定，减少了额外安装走线固定器的步骤，进一步提高安装效率。

1.一种低压无功补偿装置，其特征在于，包括柜体以及与柜体转动连接的柜门，所述柜体内部固定连接有固定支架，所述固定支架中部架设有成对存在的横梁，两组所述横梁中间分布有多组并联电容器，所述横梁上方固定连接有定位机构，所述并联电容器通过所述定位机构与所述横梁固定连接。

2.根据权利要求1所述的低压无功补偿装置，其特征在于，所述横梁包括梁体，所述梁体端部开设有装配槽，所述梁体通过螺栓穿过所述装配槽与所述固定支架连接，所述梁体中部开设有多组固定孔。

3.根据权利要求1所述的低压无功补偿装置，其特征在于，所述定位机构包括定位板，所述定位板表面开设有多组定位孔，且所述定位孔与所述固定孔一一对应，所述定位孔内部固定连接有定位弹件。

4.根据权利要求3所述的低压无功补偿装置，其特征在于，所述定位弹件包括位于所述定位板一侧的第一定位筒，以及位于所述定位板另一侧的第二定位筒，所述第一定位筒以及所述第二定位筒均与所述定位孔边缘焊接。

5.根据权利要求4所述的低压无功补偿装置，其特征在于，所述第一定位筒侧壁均匀开设有若干组第一分离槽，所述第一分离槽将所述第一定位筒分割为若干组第一定位弹片。

6.根据权利要求5所述的低压无功补偿装置，其特征在于，所述第一定位弹片包括与所述定位孔边缘焊接的预紧部，所述预紧部呈v型结构，所述预紧部顶部固定连接有竖直部，所述竖直部顶部固定连接有定位部，所述定位部呈v型结构且朝向所述定位孔中心倾斜，所述定位部边缘固定连接有翻边。

7.根据权利要求4所述的低压无功补偿装置，其特征在于，所述第二定位筒侧壁均匀开设有若干组第二分离槽，所述第二分离槽将所述第二定位筒分割为若干组第二定位弹片，其中相邻两组所述第二定位弹片之间设有固线弹片，所述固线弹片有两组且对称分布。

8.根据权利要求7所述的低压无功补偿装置，其特征在于，所述第二定位弹片包括与定位孔边缘焊接的第一连接部，所述第一连接部呈j型结构，所述第一连接部底部固定连接有第一扣边，所述第一扣边呈v型结构。

9.根据权利要求7所述的低压无功补偿装置，其特征在于，所述固线弹片包括与定位孔边缘焊接的第二连接部，所述第二连接部呈j型结构，所述第二连接部底部固定连接有第二扣边，所述第二扣边呈c型结构。

10.根据权利要求1所述的低压无功补偿装置，其特征在于，所述并联电容器对称两侧分别固定连接有固定板，所述固定板底部开设有装配孔。
